直行程比例气动调节阀结构设计

项目分类:阀门 发布时间:2026-01-12 ID:1119697
  • 直行程比例气动调节阀结构设计
  • 直行程比例气动调节阀结构设计
  • 直行程比例气动调节阀结构设计
  • 直行程比例气动调节阀结构设计

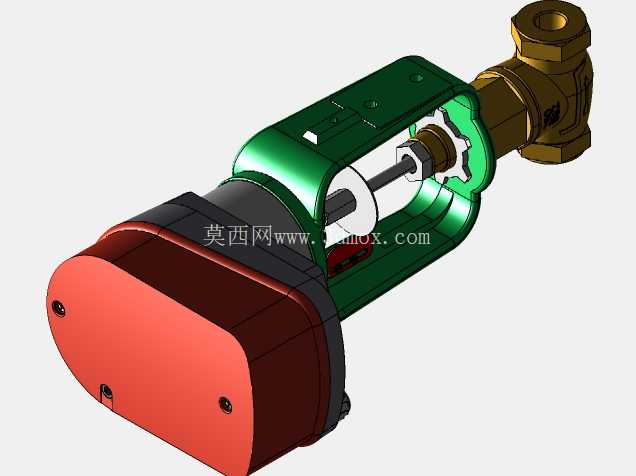

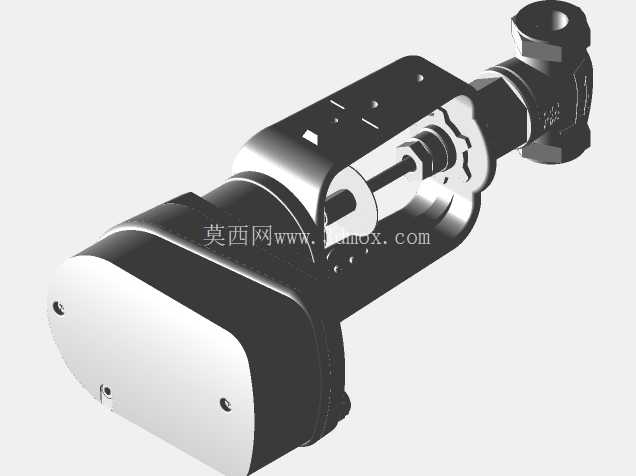

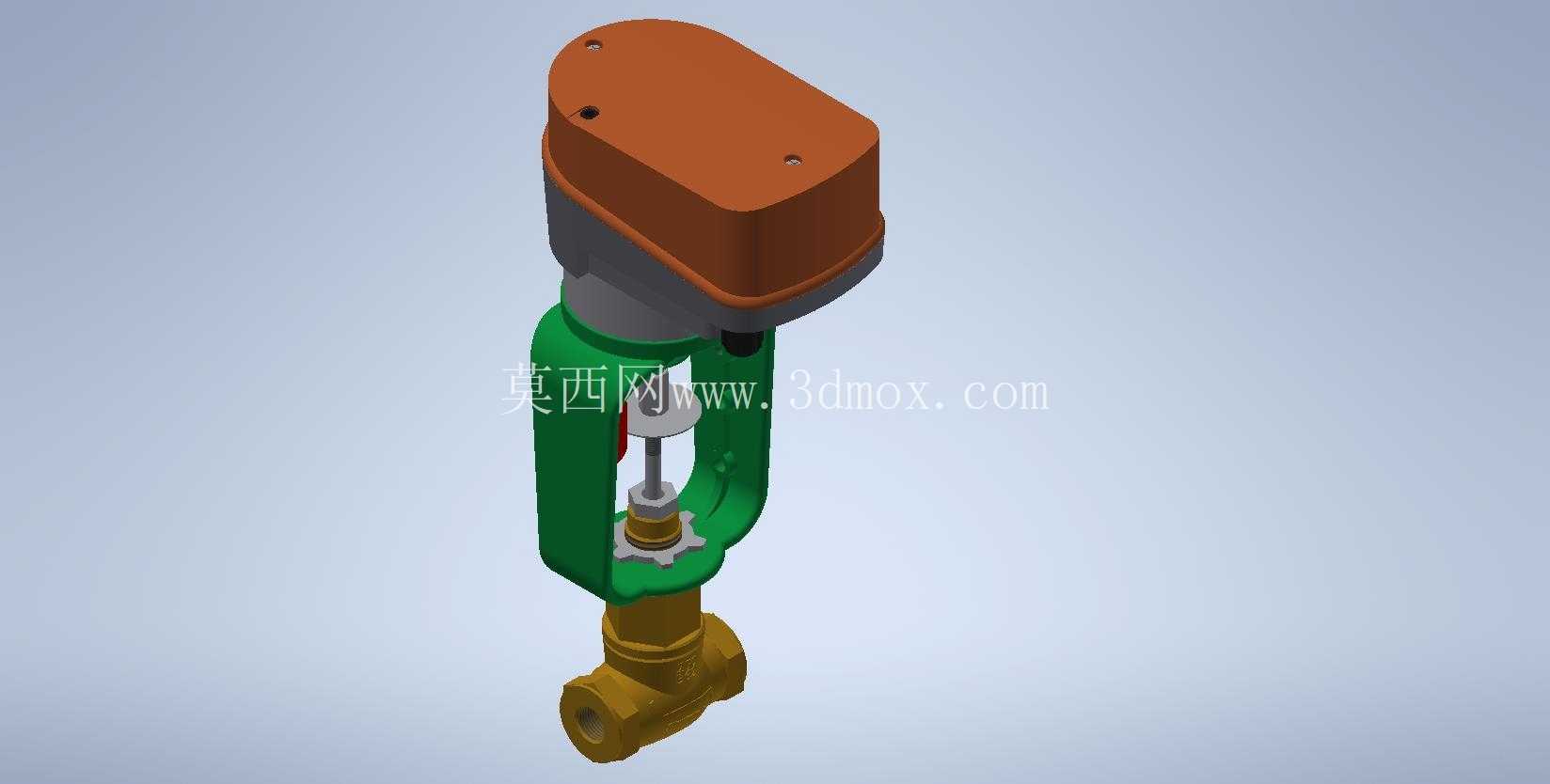

这款比例气动阀的三维结构完整还原了直行程气动调节阀的核心组成,从上到下依次包含气动薄膜执行机构、阀杆连接支架、阀芯调节组件与螺纹连接阀体,各部件的装配关系完全符合工业现场的实际安装逻辑。在化工流体输送、暖通空调水系统、轻工制程配料管线这类需要连续调节流体流量、压力的工况中,这类阀是过程控制回路里的核心执行终端,它不需要人工手动操作,能接收控制系统输出的连续气信号,精准推动阀杆产生对应行程,改变阀芯与阀座之间的流通截面积,最终实现对管路内介质参数的动态调控。

从结构设计逻辑来看,上部的执行器外壳采用圆角矩形的包覆结构,既给内部的薄膜、弹簧复位组件留出了足够的安装空间,也避免了直角结构在车间安装、运维过程中磕碰伤人的风险,执行器侧面预留的气源接口位置,充分考虑了现场气管布线的操作空间,不会出现安装时扳手拧不到接头的问题。中间的绿色铸钢支架承担着连接执行器与下部阀体的作用,支架上开的贯通式窗口,一方面能减轻整体结构重量,另一方面方便运维人员直接观察阀杆的动作行程,判断阀门是否卡涩、是否走到对应开度,不需要额外拆卸部件就能完成日常巡检。阀杆与执行器输出轴的连接部位设置了可调式锁母结构,安装调试时可以通过调整锁母位置来修正阀芯的初始零点位置,保证阀门全关时的密封性能,全开时的流通能力达到设计值。

下部的阀体采用两通螺纹连接结构,进出水口的内螺纹尺寸符合常规工业管路的配管标准,不需要额外加工转换接头就能直接对接同管径的管线,阀体内部的流道做了平滑过渡处理,能减少介质流经阀门时的压损,降低管路输送的能耗。阀芯采用上导向结构,在阀杆上下动作的过程中能始终保持对中状态,避免长期动作后阀芯偏磨导致的内漏问题,阀杆穿过阀体上盖的位置设置了多层填料密封结构,能在保证阀杆动作顺滑的前提下,防止管路内的压力介质顺着阀杆向外泄漏,满足常规压力等级管路的密封要求。

从安装边界来看,这款阀的整体轴向尺寸适配常规管线的安装间距,执行器上部的接线、接气空间预留充足,阀体两侧的螺纹接口同轴度公差控制在合理范围内,安装时不需要强行掰动管线就能完成对接,不会给管路带来额外的装配应力。支架与阀体、支架与执行器之间的连接都采用标准螺栓紧固,后期如果需要更换执行器或者拆解阀体维护,只需要拆下对应位置的螺栓就能完成部件拆分,不需要整体切割管线,能大幅降低现场运维的工作量。

在建模细节上,所有部件的配合面都还原了实际加工的公差预留逻辑,比如阀杆与导向套的间隙、阀芯与阀座的密封面接触宽度、螺栓连接的孔轴间隙都和实际加工要求一致,不管是用来做设备选型的结构确认,还是做教学演示的结构拆解,或者是做管路排布的干涉检查,这个模型都能准确还原真实阀门的装配状态,不会出现结构错位、配合关系错误的问题。和开关型气动阀不同的是,这款比例型的结构能实现全行程的连续开度调节,不是只有全开、全关两个位置,能适配需要动态调整介质参数的控制回路,在对流量控制精度有要求的生产线上,这种结构的阀门能让整个控制回路的调节精度提升一个等级,避免出现参数过冲或者调节滞后的问题。
