1/2英寸T型三通软管接头结构设计

在流体输送管路系统的搭建与改造场景中，这类T型三通软管接头是实现管路分流、合流的核心连接件，广泛应用在小型给排水管路、低压气动回路、实验室流体管路、家用净水设备管路、园艺灌溉支路等场景中，适配1/2英寸内径的柔性软管，无需额外焊接或螺纹加工，仅通过卡箍或扎带紧固即可完成管路连接，大幅降低现场施工的操作门槛。

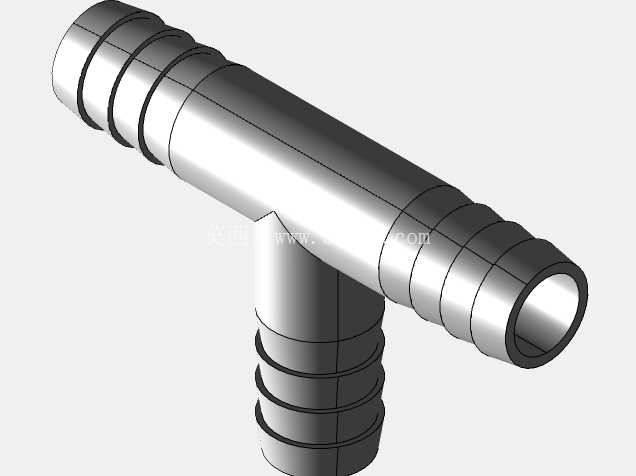

从结构设计逻辑来看，这款接头采用等径T型布局，三个接口的规格完全一致，均适配1/2英寸内径软管，三个接口的外圆周面都设计了多道环形倒刺结构，倒刺的凸起方向与软管插拔方向相反，当软管套入接口后，倒刺会嵌入软管内壁，配合外部卡箍的径向压紧力，可有效避免管路带压运行时软管脱落，同时环形槽结构也能在软管受压变形时填充缝隙，提升接口处的密封性能，减少流体渗漏风险。接头主体采用等壁厚设计，三个支路的交汇处做了圆弧过渡处理，既避免了直角交汇带来的应力集中问题，提升接头整体的承压能力，也能减少流体在交汇处的湍流阻力，降低管路运行时的压力损失，让流体分流、合流过程更顺畅。

从安装边界与尺寸适配角度来说，这款接头的三个接口长度经过优化，预留了足够的软管套入行程，每道倒刺的高度控制在合理范围，既保证足够的咬合力，也不会因为倒刺过高导致软管装配难度过大，普通操作人员徒手即可将软管推至接口根部，配合卡箍紧固后可承受0.6MPa以内的工作压力，满足多数低压流体输送场景的使用需求。接头的整体外形无尖锐棱角，所有边缘都做了圆角处理，避免安装过程中划伤操作人员或割破软管外壁，T型的对称结构也让管路布局更规整，方便在狭小的安装空间内排布管路，无需额外调整接头角度即可实现垂直方向的支路引出。

在实际选型应用中，这类接头常被用在需要从主路引出支路的管路节点，比如家用净水系统中从进水主路分接出水龙头、制冰机的供水支路，小型气动设备中从主气路分接多个气动元件的供气支路，园艺灌溉系统中从主水管分接多个滴灌支路或喷头支路，也可用于小型水族箱的水循环管路搭建，实现水流的分流循环。相较于螺纹式三通接头，这种宝塔式软管接头不需要在软管端压接接头，也不需要缠绕生料带做密封，拆装维护更便捷，后期管路改造时只需松开卡箍即可拔下软管，调整管路布局后重新紧固即可投入使用，非常适合需要频繁调整管路走向的试验场景或临时管路搭建场景。

设计过程中需要重点关注三个支路交汇处的壁厚控制，若交汇处壁厚过薄，在长期带压运行或受到外部管路拉扯力时容易出现开裂泄漏，若壁厚过厚则会增加材料成本，同时导致内部流道变窄，增大流体阻力。这款接头的交汇处采用了渐变壁厚设计，在交汇核心区域适当增加壁厚提升结构强度，靠近接口的位置逐步过渡到标准壁厚，兼顾结构强度与流道通畅性。接口处的倒刺数量也经过实际验证，四道环形倒刺的布局既可以提供足够的防脱力，也不会因为倒刺数量过多导致软管套入阻力过大，最外侧的倒刺边缘做了倒角导向，方便软管初始套入时的定位，降低装配难度。
