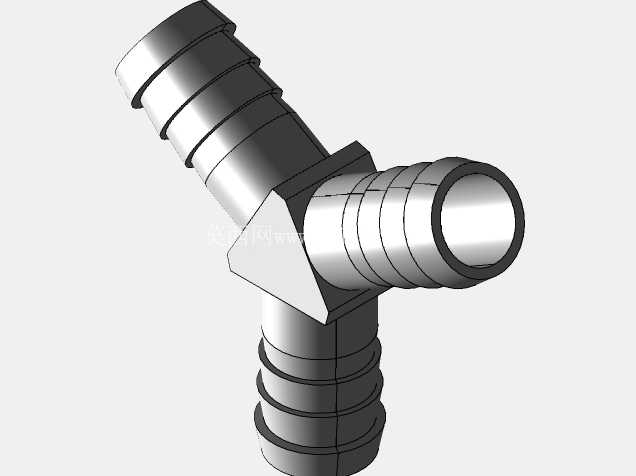

1/4英寸Y型三通软管快插接头结构

　　接头的插接端采用多道环形倒刺结构，每道倒刺的外径略大于适配软管的内径，当软管套入接头后，倒刺会嵌入软管内壁，配合喉箍或者扎带紧固后，可承受0.6MPa以内的工作压力，不会出现软管脱落、流体渗漏的问题；倒刺的边缘做了圆角过渡处理，套入软管时不会割伤软管内壁，避免长期使用过程中软管从切口处开裂。接头的交汇核心区做了加厚处理，三个插接端的壁厚从端部向核心区逐渐递增，核心交汇位置的壁厚是插接端壁厚的1.5倍，可承受管路安装时的侧向扭力，避免安装过程中接头从交汇位置断裂；内部流道做了圆弧过渡处理，没有直角台阶，流体经过时不会出现滞留区，输送带有微小颗粒的流体时也不容易出现积堵问题。在流体输送、气动控制、小型给排水、实验设备管路搭建场景中，Y型三通接头是实现单路流体分流、双路流体合流的核心连接件，这款1/4英寸规格的Y型接头，针对软管插接场景做了针对性结构优化，适配内径4mm左右的柔性软管，在小型气动设备、水族管路、低压输油、实验室气路搭建中应用广泛。从结构设计逻辑来看，这款接头采用等径三端布局，三个插接端呈120度左右的Y型分布，相比直角T型三通，流体在接头内部的转向角度更小，流道阻力更低，能有效降低流体输送过程中的压损，减少湍流产生，尤其适用于对流体压力稳定性要求较高的低压气动回路、药剂输送管路场景。

　　从安装边界来看，这款接头三个插接端的有效插接长度为15mm，安装时需要保证软管套入深度不小于12mm，才能保证密封可靠性；接头整体的外接圆直径为22mm，布局管路时需要预留至少25mm的安装空间，避免相邻管路出现干涉；接头的三个端部分别朝向三个不同方向，安装时可以根据管路走向调整接头的安装角度，不需要额外增加弯头转接，能减少管路连接点，降低整体渗漏风险。在实际选型应用中，这款接头适配的软管材质包括PU管、PVC软管、硅胶管、橡胶软管等多种柔性管材，不同材质的软管适配的紧固方式略有区别，PU管和PVC管硬度较高，采用小型塑料喉箍紧固即可，硅胶管和橡胶管质地偏软，可以采用不锈钢扎带或者钢丝缠绕紧固，保证连接强度。

　　接头的材质可选工程塑料、黄铜、不锈钢304等不同材质，工程塑料材质重量轻、成本低，适用于常温常压的水、气输送场景；黄铜材质强度高，适用于低压油路、常温气动场景；不锈钢材质耐腐蚀性强，可用于弱酸碱流体输送、户外露天安装场景。从建模细节来看，这款模型还原了接头的所有结构细节，包括倒刺的角度、核心区的加厚过渡、内部流道的圆弧处理，在做管路装配仿真时，可以直接导入模型做干涉检查、流道阻力分析，不需要再对接头模型做二次修复；模型的尺寸公差按照五金接头的行业通用标准设定，插接端的外径公差控制在+0.1/-0.05mm范围内，和标准软管的适配性良好，做装配模拟时不会出现过盈量过大或者间隙过大的问题。

　　在小型自动化设备的气动回路设计中，这类Y型接头常被用于气缸的分路供气、真空回路的分流，相比T型三通，Y型接头的管路走向更顺畅，占用的安装空间更小，在布局紧凑的设备内部更容易排布管路；在家用净水设备、水族箱管路搭建中，这款接头可以实现单路进水双路出水的分流，不需要额外增加转接件，安装维护都很方便。设计这类接头时，核心要考虑的是流道的顺畅性和插接的可靠性，倒刺的角度不能过陡，否则套入软管时阻力过大，安装难度高，倒刺角度也不能过缓，否则紧固后容易出现拔脱问题；内部流道的过渡圆弧半径不能小于流道直径的1/3，否则会大幅增加流阻，影响流体输送效率；核心交汇区的壁厚要满足扭力强度要求，安装时工人用手拧紧或者紧固喉箍时，不能出现接头断裂的问题。
