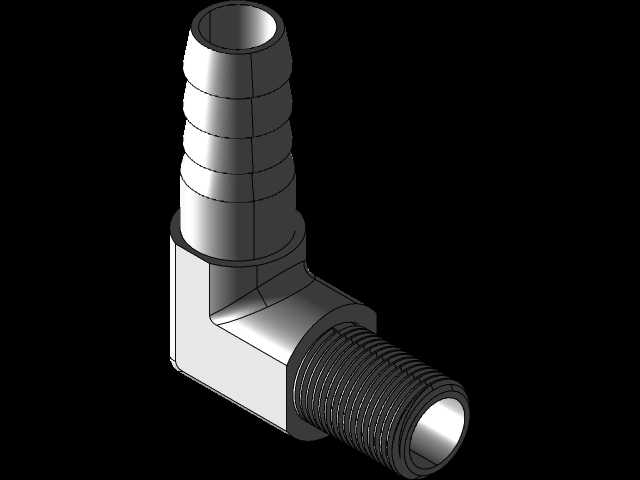

1/4规格直角外丝宝塔气液接头

日常做小型气动回路、低压流体输送设备的结构排布时，这类直角弯头接头是管路转向处最常用的连接件之一，尤其在设备内部安装空间局促、管路需要90度转向避开结构干涉的场景下，相比直通接头搭配硬管弯折的方案，它能大幅降低管路装配应力，避免软管反复弯折出现的开裂漏液问题。这款接头一端采用外螺纹结构，可直接拧入设备阀体、气缸气口、泵体接口等带内螺纹的安装基面，螺纹端的端面可搭配密封垫或生料带实现端面与螺纹副的双重密封，适配常规1/4规格的内螺纹安装口，安装时无需额外加工过渡转接头，直接拧紧即可完成固定。另一端为多段阶梯式宝塔结构，竹节状的环形凸棱设计是这类接头的核心功能点，当对应内径的软管套入宝塔段后，凸棱会嵌入软管内壁，配合喉箍锁紧后可承受0.6-1.0MPa的工作压力，不会因为管路内的压力波动出现软管脱开的问题，凸棱的过渡圆角做了钝化处理，装配时不会割伤软管内壁，能有效延长软管的使用寿命。从结构设计逻辑来看，90度的直角转向结构将两个接口的轴线垂直布置，安装时螺纹端固定在设备基面后，宝塔端的朝向正好平行于设备安装面，可让软管沿设备壁面排布，大幅减少管路外凸的尺寸，避免设备运输、日常维护时剐蹭到外露管路。接头的转角处做了加厚的圆弧过渡处理，没有尖锐的应力集中角，在长期承受管路内压、外部管路拉扯力的工况下，不会出现转角处开裂的问题，整体结构采用等强度设计，壁厚从螺纹端到宝塔端逐步过渡，既保证了结构强度，又不会过度增加接头自身重量。在安装边界上，这款接头的整体外轮廓尺寸紧凑，螺纹端的拧紧六角尺寸适配常规活动扳手、开口扳手的操作空间，安装时不需要预留太大的扳手转动空间，在密集排布的阀组区域也能顺利完成装配；宝塔端的长度足够容纳3-4个凸棱，套入软管后有充足的锁紧长度，即使是有一定硬度的PVC软管、橡胶管，也能在热水软化后顺利套入，冷却后即可与凸棱紧密贴合。实际选型时需要注意，宝塔端适配的软管内径要与接头规格匹配，过松会导致密封失效漏液，过紧则会导致装配困难，甚至撑裂软管端部；螺纹端安装时的拧紧力矩要控制在合理范围，避免力矩过大导致螺纹滑牙、接头本体开裂。这类接头广泛应用在小型自动化设备的气动控制回路、实验仪器的流体管路、小型冷却系统的水循环管路、农用小型喷灌设备的管路连接等场景，相比塑料材质的同规格接头，金属材质的接头耐温范围更广，可适配-20℃到120℃的工作介质，在有少量油污、弱腐蚀的工况下也能长期稳定工作，不会出现材质老化脆裂的问题。
