带式磨削大型套筒专用磨床结构设计

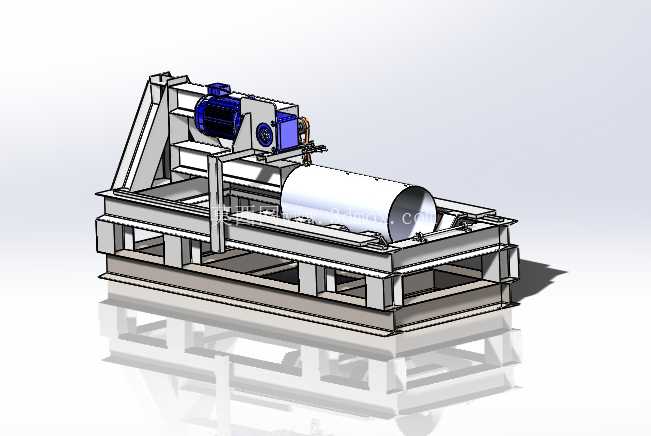

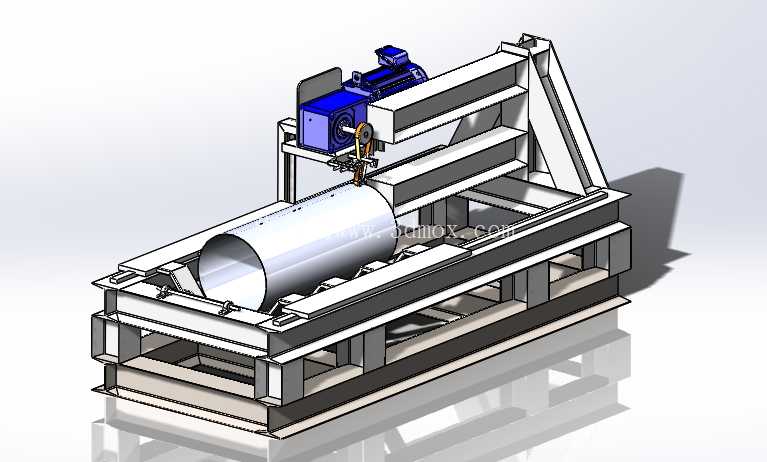

　　从整体结构布局来看，设备采用卧式龙门框架作为主体承载结构，底部为双层焊接型材拼接的床身基座，床身内部布置横向加强筋板，既承担上方工件、磨削机构的全部静载荷，也能抵消磨削过程中砂带高速运转、进给机构往复移动产生的动载荷，避免长期运行出现床身形变影响加工精度。床身上方设置两组可调式V型支撑座，用于承托待加工的大型套筒工件，支撑座的位置可沿床身纵向导轨调整，适配不同长度规格的套筒装夹需求，支撑座表面镶嵌尼龙衬垫，避免装夹过程中刮伤套筒外圆表面，同时能缓冲磨削过程中的振动传递。在大型回转类薄壁金属构件的精加工场景中，套筒类零件的外圆表面精度、圆柱度公差直接决定后续装配环节的配合可靠性，尤其是内置合金线圈的特种套筒，既需要保证外层金属基体的表面粗糙度达到装配要求，又要避免磨削过程中进给量过大导致内层线圈受挤压变形、绝缘层破损，这类零件的加工长期存在装夹易变形、磨削行程不足、进给精度难控制的痛点，这款带式磨削结构的专用磨床正是针对这类加工需求开发的专用加工设备。

　　磨削执行机构布置在龙门横梁的横向导轨上，由驱动电机、砂带张紧机构、磨削接触轮、纵向进给滑台组成，驱动电机通过皮带轮带动接触轮高速运转，张紧机构可通过调节螺杆调整砂带张紧力，避免砂带高速运转出现打滑、跑偏问题，接触轮采用橡胶包覆层，硬度根据粗磨、精磨工序可更换，粗磨阶段选用硬橡胶接触轮保证磨削去除效率，精磨阶段选用软橡胶接触轮提升表面加工质量。横梁本身可沿床身两侧的立柱导轨做垂直方向的升降调整，适配不同直径规格的套筒加工，升降机构采用丝杠传动搭配锁紧装置，调整到指定加工高度后可机械锁死，避免磨削过程中横梁下坠影响加工尺寸。

　　设备的磨削进给路径可覆盖套筒的整个轴向长度，磨削滑台沿横梁横向移动的行程匹配最大加工套筒的长度，配合套筒在支撑座上的手动周向转动，可完成整个套筒外圆表面的全覆盖磨削，无需反复吊装调整工件位置，大幅降低大型套筒加工的装夹辅助时间。针对内置合金线圈的套筒加工特性，这款磨床的磨削进给采用微量进给设计，横向进给的最小调节量可控制在0.01mm级别，避免单次进刀量过大导致磨削力穿透金属基体挤压内部线圈，砂带的线速度可根据加工材质调整，针对不同壁厚的套筒基体选择合适的磨削参数，既保证加工效率，也能控制磨削区域的温度，避免高温传导到内部线圈导致绝缘性能下降。

　　从安装边界来看，设备整体为一体式床身结构，无需额外做预埋地基处理，安装时只需调整床身底部的可调垫铁将床身水平度调整到允许公差范围内即可投入使用，设备的横向宽度控制在常规工业车间通道允许的通行尺寸范围内，吊装转运可通过床身上预设的吊装孔完成，不需要额外制作专用吊具。日常维护层面，砂带更换无需拆解复杂结构，只需松开张紧机构即可快速完成砂带更换，导轨、丝杠等运动副均布置有润滑油嘴，可定期加注润滑脂保证运动顺畅，驱动电机的防护等级适配金属磨削加工的粉尘环境，可避免磨屑进入电机内部影响使用寿命。在实际生产应用中，这类专用磨床除了加工内置合金线圈的特种套筒外，也可适配其他大型回转类薄壁管件的外圆磨削、除锈、抛光工序，相比通用外圆磨床，其装夹方式更适配大直径、长尺寸的薄壁工件，不会因为卡盘夹紧力导致工件变形，设备采购与维护成本也远低于同加工规格的大型通用外圆磨床，适合中小型机械加工企业针对特定品类零件的批量精加工需求，在水利管道配件、特种电机外壳、大型液压缸筒的加工场景中都能适配对应的加工工序。
