可调式工业方管焊接支撑机架

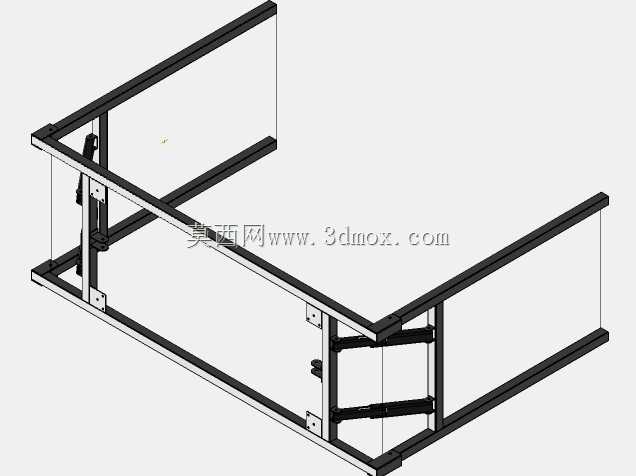

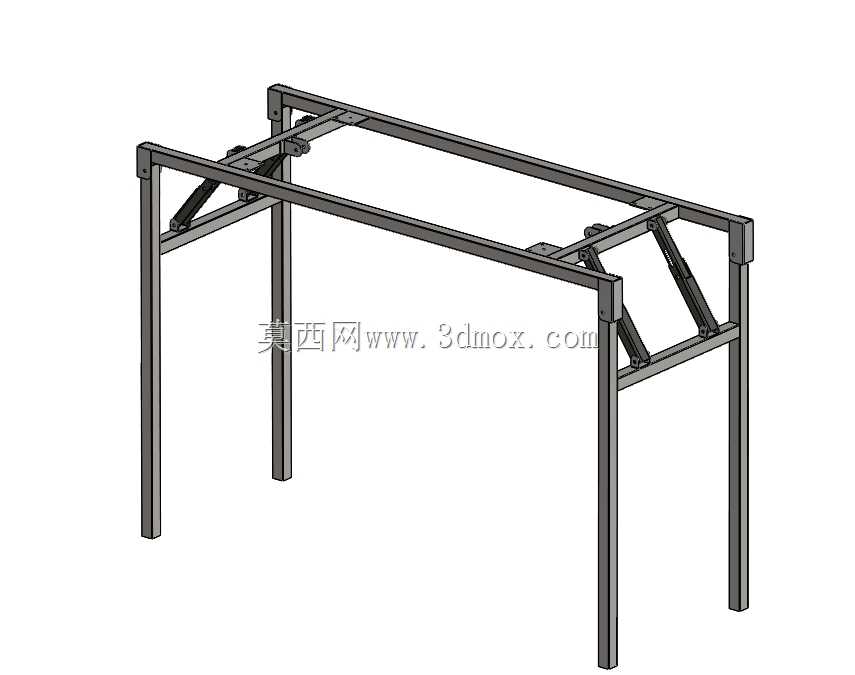

这款可调式方管焊接机架，是面向工业生产场景中各类中小型加工、检测、装配类设备打造的通用支撑载体，常见应用于电子零部件装配工位、小型工件检测台架、轻型物料输送线的主体支撑，也可作为非标自动化单机的外框架基体使用，适配车间内多工位灵活排布的生产需求，能够为上方搭载的作业机构提供稳定的刚性支撑基础。从实际用途来看，该机架摒弃了传统固定式机架高度、支撑角度无法调整的弊端，通过侧方配置的可调斜撑结构，可根据上方搭载设备的安装需求、作业人员的操作高度要求，对机架的上部安装面水平度、整体支撑高度进行小范围微调，既能够抵消车间地面不平整带来的安装偏差，也能适配不同身高操作人员的作业 ergonomics 需求，降低长期作业的疲劳感。在功能特性上，整体框架采用标准方形管材焊接成型，立柱与横梁的连接节点处设置了加强三角撑结构，有效规避长跨度横梁受载后的下挠变形问题，四根竖直立柱采用等截面方管设计，底部预留了地脚安装孔位，可配合膨胀螺栓或可调脚杯完成地面固定，进一步提升整机运行时的稳定性；侧方的可调斜撑采用铰接式连接结构，调整到位后可通过锁紧件完成位置固定，不会在设备长期运行过程中出现松脱移位的问题，整体框架可承受数百公斤的均匀静载荷，完全满足轻型工业设备的承载需求。设计思路上，这款机架优先考虑了通用适配性与加工便捷性，所有管材均采用工业领域常用的标准规格方管，无需定制特殊截面型材，常规焊接车间即可完成下料、焊接加工，降低生产制造成本；框架上部的安装面预留了通用安装槽位，可适配不同尺寸的工作台板、输送机构、加工机头的安装需求，无需针对特定设备重新打孔改制，大幅缩短非标设备的搭建周期。外形尺寸与安装边界方面，该机架整体采用长条形跨式布局，四根立柱分布于框架四角，横向跨度可覆盖常规双人作业工位的宽度需求，纵向深度满足小型设备的安装纵深要求，整体高度适配站立作业的常规高度区间，调整过程中不会超出预设的安装边界，侧方斜撑调整时不会与周边工位设备产生干涉，安装时仅需预留少量操作空间即可完成调平与固定作业，适配车间内紧凑的工位排布要求。
