双层倾斜式圆柱电芯组承载支架结构

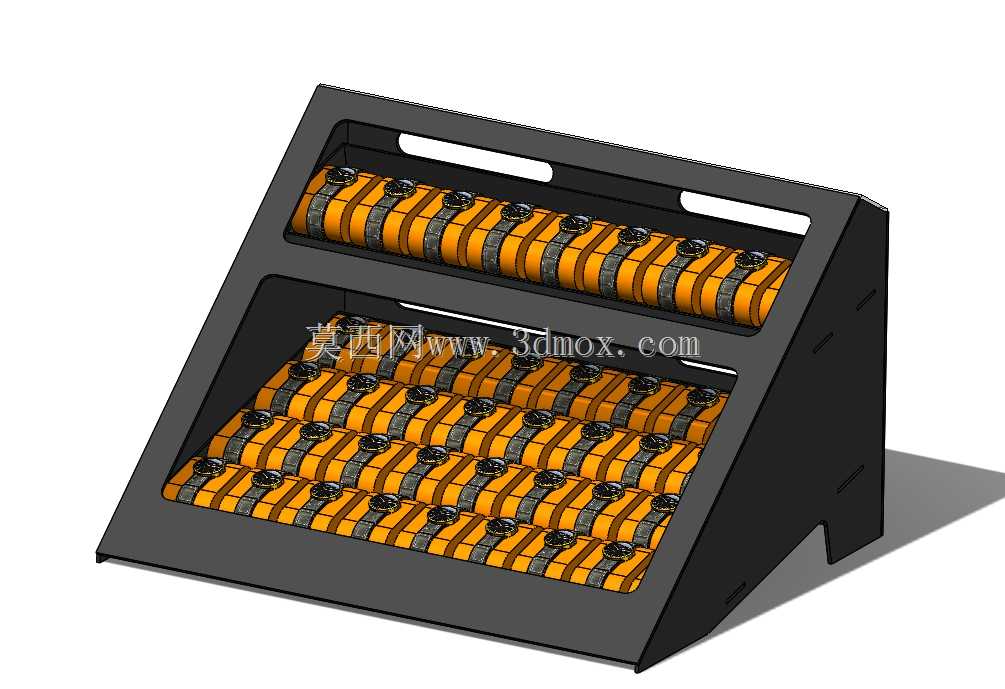

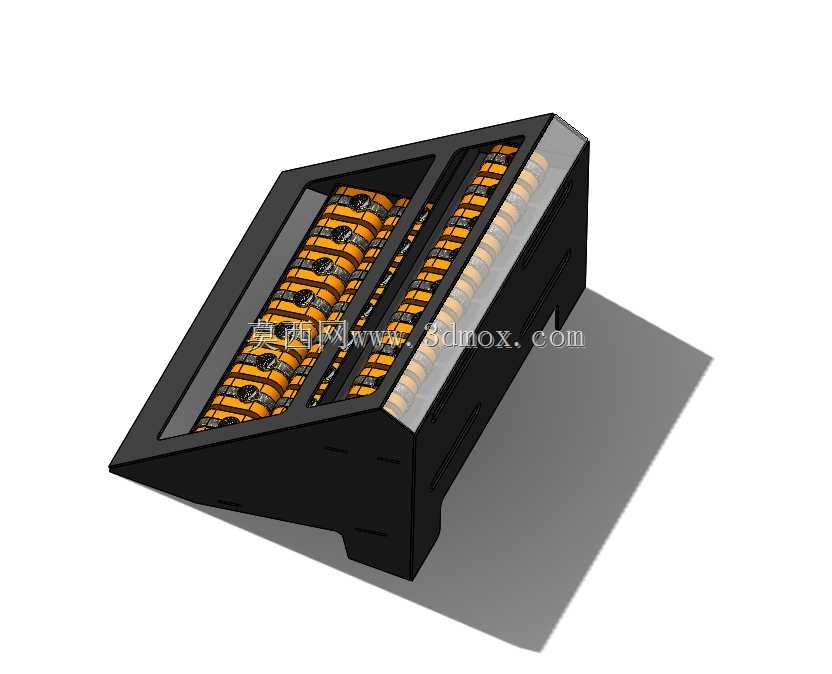

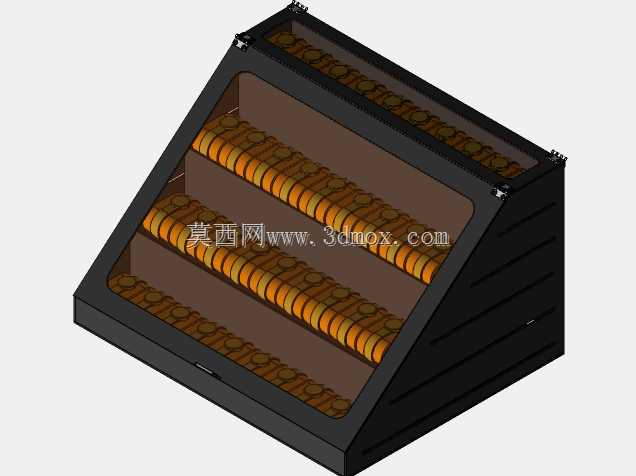

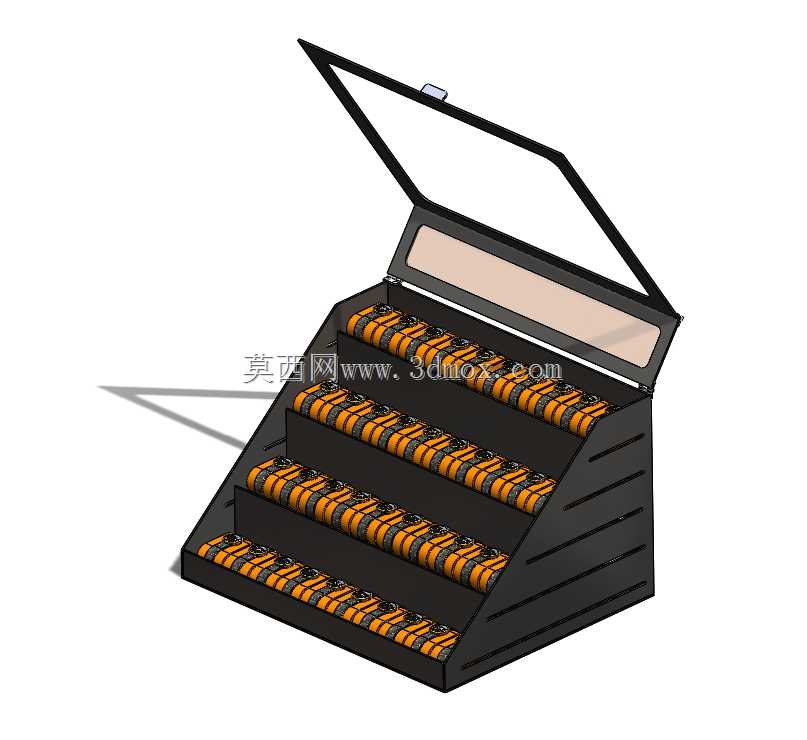

该结构为面向圆柱电芯成组应用的双层倾斜式承载支架，主要应用于小型储能电源、便携动力模组、后备供电单元等场景的电芯排布固定环节，承担电芯定位、成组支撑、排布规整的核心作用，解决多颗圆柱电芯密集排布时的错位、晃动、间距不均问题，为后续电芯串并联焊接、模组封装提供稳定的安装基准。支架整体采用斜置双层布局，上下两层均设置与圆柱电芯外径匹配的弧形定位槽，单排可容纳多颗圆柱电芯紧密排布，两层倾斜角度一致，既能够压缩模组整体的纵向占用空间，提升单位体积内的电芯装载量，也能让电芯极柱面朝向统一的斜上方角度，方便后续自动化焊接工序的焊头对位，降低人工或设备操作的视角阻碍，同时倾斜结构可在模组充放电过程中辅助热量沿斜面流通，避免热量在电芯缝隙间淤积。设计过程中优先考虑电芯安装的便捷性与固定可靠性，每个定位槽对应电芯的柱面接触位置设置限位凸筋，既能够保证电芯装入后不会沿轴向窜动，也能在相邻电芯之间预留均匀的微小间隙，避免电芯外壁直接紧密贴合导致的散热不畅；支架背部设置支撑脚结构，可直接卡入模组外壳的对应安装卡槽内，无需额外螺丝固定即可完成支架在壳体内的定位，安装边界适配常规小型便携储能设备的内部腔体尺寸，整体外轮廓无突出尖锐结构，不会在装配过程中划伤电芯外皮或连接导线。上层支架顶部开设两个长条形镂空槽，一方面可减轻支架自身重量，降低模组整体的非储能重量占比，另一方面可作为走线通道，方便电芯采样线、连接镍片的规整排布，避免导线挤压电芯极柱造成的短路风险；支架侧边设置定位卡扣，上下两层支架可通过卡扣实现快速拼接，无需额外粘接或紧固件即可保证层间位置精度，适配不同容量需求下的电芯层数扩展，在小容量需求时可单独使用单层支架，大容量需求时可快速拼接多层，具备较强的场景适配性。支架整体采用耐温绝缘材质制作，可耐受电芯充放电过程中的常规温升，不会因温度变化出现形变导致电芯松动，同时绝缘属性可避免支架导电造成的电芯短路风险，所有与电芯接触的边缘均做圆角处理，装配时不会刮伤电芯外层的绝缘包膜，从结构层面提升电芯成组后的使用安全性。
