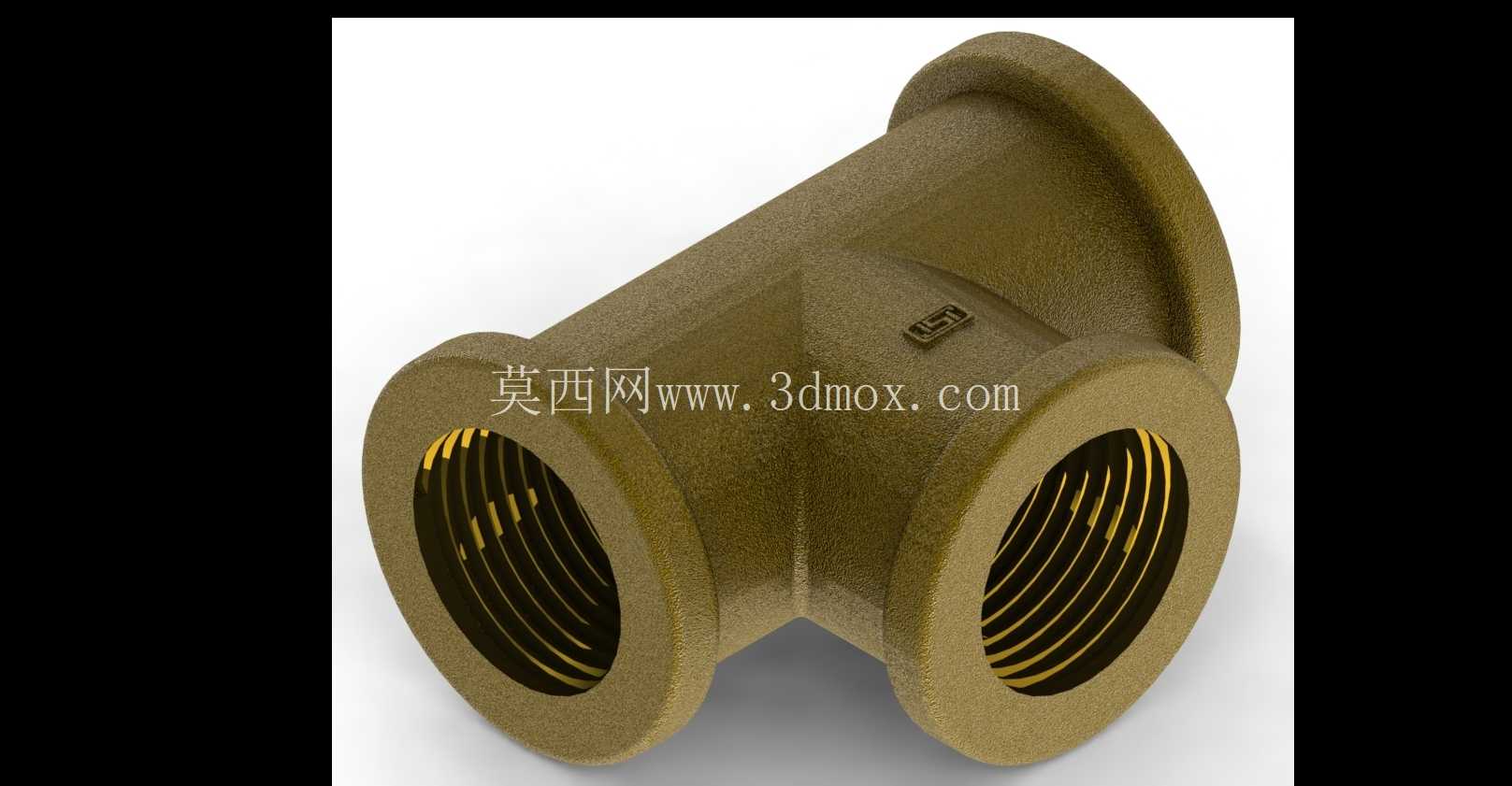

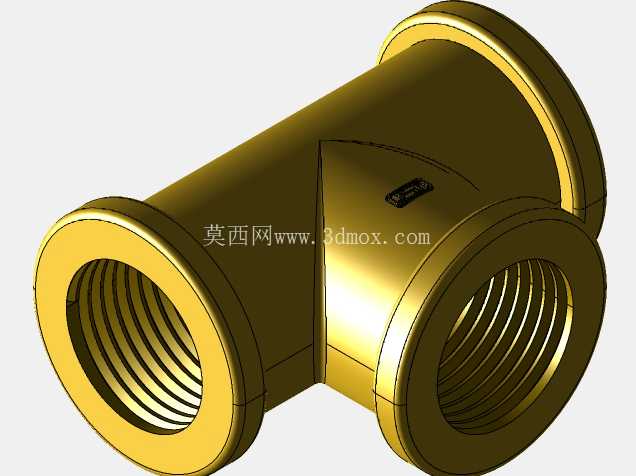

内螺纹连接铸造黄铜三通管件结构

日常做管路系统三维建模时，这类内螺纹黄铜三通是水暖、低压流体输送场景里出镜率极高的零件，很多刚入行的结构设计师容易忽略这类标准件的安装边界细节，最后出工程图或者装配时才发现干涉问题。先从实际应用场景说起，这类黄铜T型三通主要用在民用建筑给排水、小型气动回路、低压燃气支路分流的场景里，相比塑料三通，黄铜材质的抗蠕变性能更好，长期在带压、温度小幅波动的工况下不会出现接口渗漏的问题，而且铸造黄铜的切削性能优异，后期现场改装攻丝调整也更方便。

从功能特性上看，三个接口全部采用标准内管螺纹设计，螺纹牙型符合55度密封管螺纹的规范，不需要额外加工密封槽，配合生料带或者液态生料带就能实现端面+螺纹副的双重密封，三个接口的通径保持一致，属于等径三通结构，流体经过时的局部阻力系数比异径三通更稳定，不会在支路位置形成明显的紊流区，适合对流量分配均匀性有一定要求的支路管路。很多人做建模时容易把法兰边的厚度做薄，实际这类铸造三通两端的法兰凸缘是有厚度要求的，一方面是铸造时的工艺补缩需要，避免螺纹位置出现缩孔缺陷，另一方面安装时扳手的着力面就是这个凸缘的外六角？不对，这个模型的凸缘是圆形带翻边，哦对，这类是家用管路常用的款式，安装时用管钳卡住凸缘位置施加扭矩，凸缘的外径比螺纹大径大出至少3个牙距的尺寸，防止拧接时应力集中导致管件端部开裂。

说回设计思路，建模时首先要确定三个接口的轴线位置，两个直通接口保持同轴，第三个支路接口轴线与直通轴线垂直相交，交点位于管路通径的中心位置，保证三个方向的流道交汇处没有突兀的台阶，铸造时的拔模斜度控制在1度到1.5度之间，外表面不做额外机加工，保留铸造的自然肌理，只有内螺纹位置需要后续攻丝加工，所以建模时要预留攻丝的余量，不能直接按螺纹公称尺寸做内孔。流道的内壁要做圆角过渡，交汇处的圆角半径不小于通径的十分之一，减少流体冲刷造成的阻力损失，也避免长期使用后杂质在转角位置堆积堵塞。

再讲外形尺寸和安装边界，这类等径黄铜三通的直通方向总长度，要匹配同通径直通接头的安装间距，不能因为加了三通就导致原有管路的固定管卡位置错位，支路接口的端面到直通轴线的距离，要预留出安装时管钳的操作空间，至少要留出能容纳管钳钳口转动30度的空间，不然现场安装时根本没法发力拧紧。三个接口的端面要保持与各自轴线垂直，垂直度公差控制在0.1mm以内，不然和外接管道对接时会出现偏斜，强行拧接会导致螺纹错牙，后期使用中很容易出现渗漏。另外建模时要注意壁厚的均匀性，三个臂的壁厚要保持一致，不能在交汇处出现壁厚突变，不然铸造冷却时会因为冷却速度不一致产生内应力，后期受管路压力波动影响容易出现开裂。很多新手建模时只画外形，忽略了铸造工艺的圆角要求，所有转角位置都做直角，实际生产时根本铸不出来，尖角位置会出现浇不足的缺陷，而且应力集中问题会大幅缩短零件的使用寿命。

实际选型时还要注意，这类铸造黄铜三通的工作压力一般不超过1.6MPa，工作温度范围在-10℃到110℃之间，不适合输送高温蒸汽或者强腐蚀性流体，如果是用在户外管路，还要考虑黄铜的抗冻胀性能，低温环境下要做好管路保温，避免管内结冰膨胀撑裂管件。做装配仿真的时候，要把外接管道的拧入深度考虑进去，一般管螺纹的有效拧入深度是5到8个牙距，建模时不能把外接管道直接顶到三通流道的内壁，要留出足够的螺纹啮合长度，保证连接强度。另外这类零件的外表面不需要做额外的涂装处理，黄铜本身的抗锈蚀能力足够满足常规工况的使用要求，只需要在铸造完成后做去毛刺处理，把飞边、浇口残留打磨干净就行，不要在表面做喷漆或者镀锌处理，反而会影响螺纹的配合精度。
