不锈钢异径卡套式管路连接接头结构

　　在流体管路系统的搭建与改造场景中，不同通径、不同连接标准的管路对接一直是现场安装与设备集成阶段的常见需求，这类异径接头的核心作用就是在不额外增加转接段、不改动原有管路布局的前提下，实现两种规格管路的可靠密封连接，减少管路节点数量，降低泄漏风险。这款接头针对6毫米外径公制硬管与1/4英寸英制规格管路的对接场景设计，采用卡套式密封结构，安装时无需焊接，仅通过标准力矩拧紧接头螺母即可实现管路的抱紧与密封，适配实验室气路、半导体高纯管路、小型液压控制回路、仪表测量管路等对安装空间、密封可靠性有较高要求的应用场景。

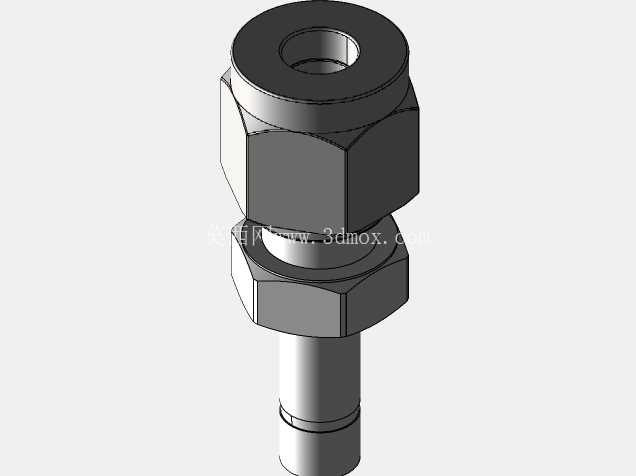

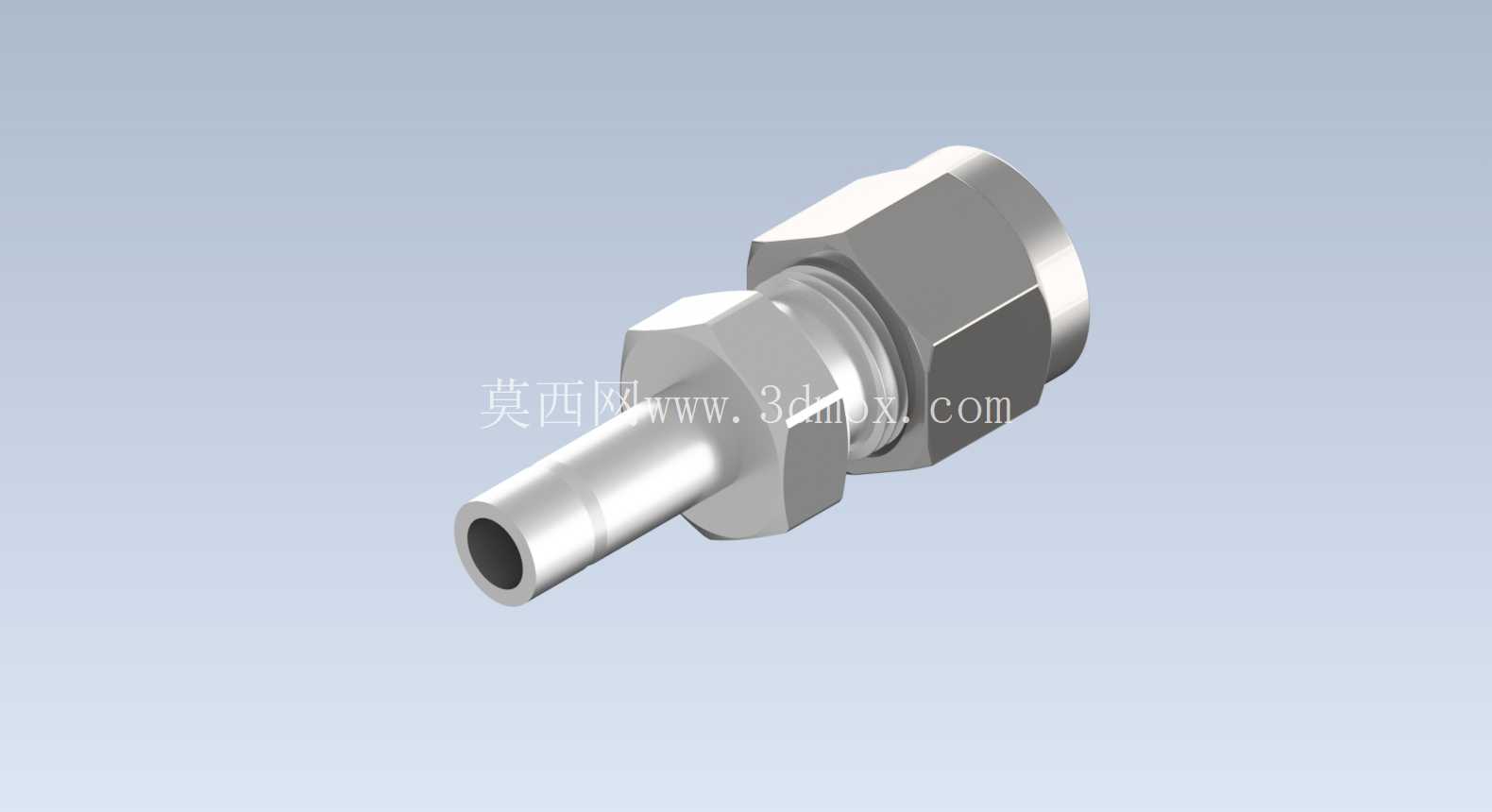

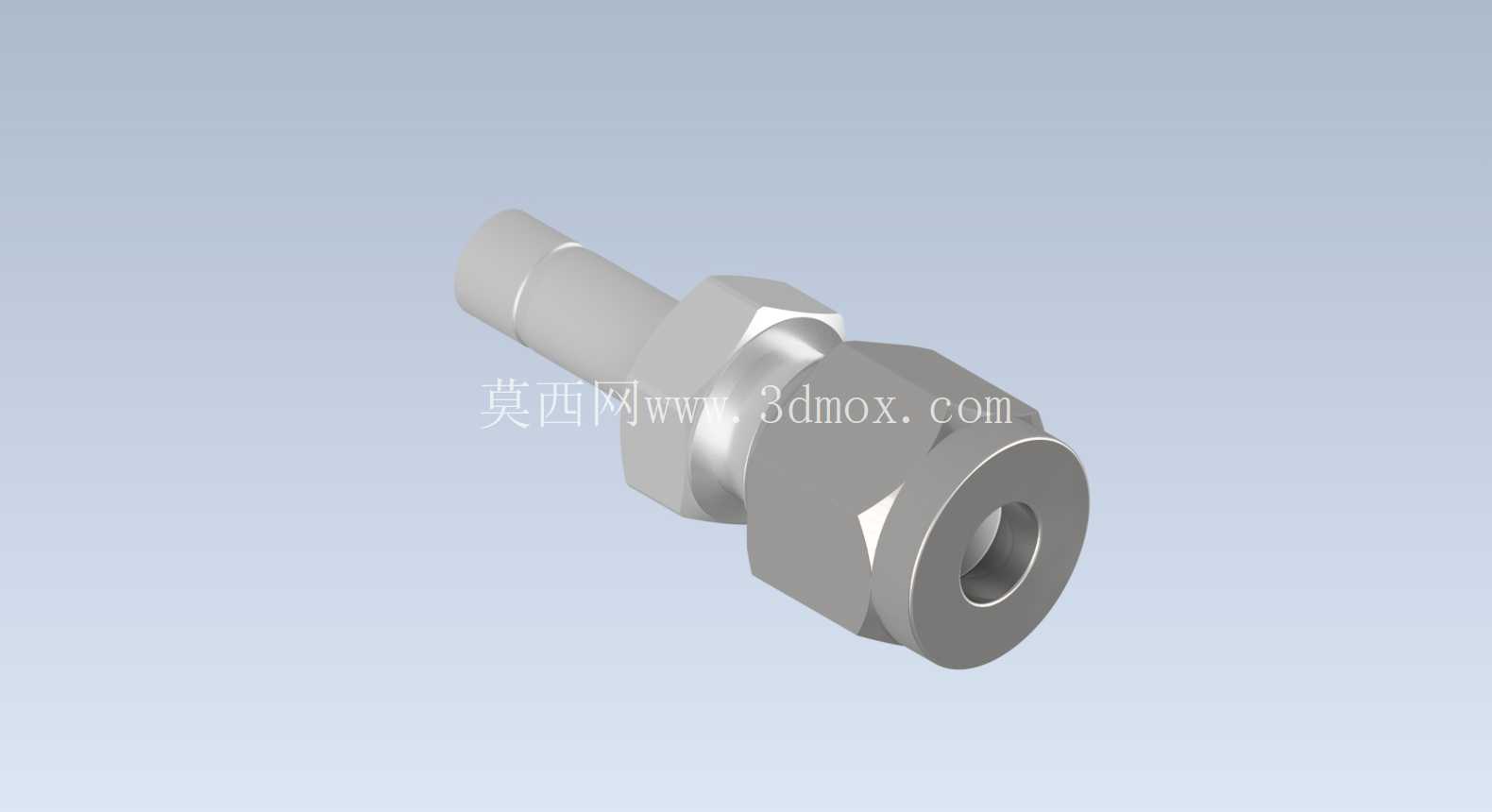

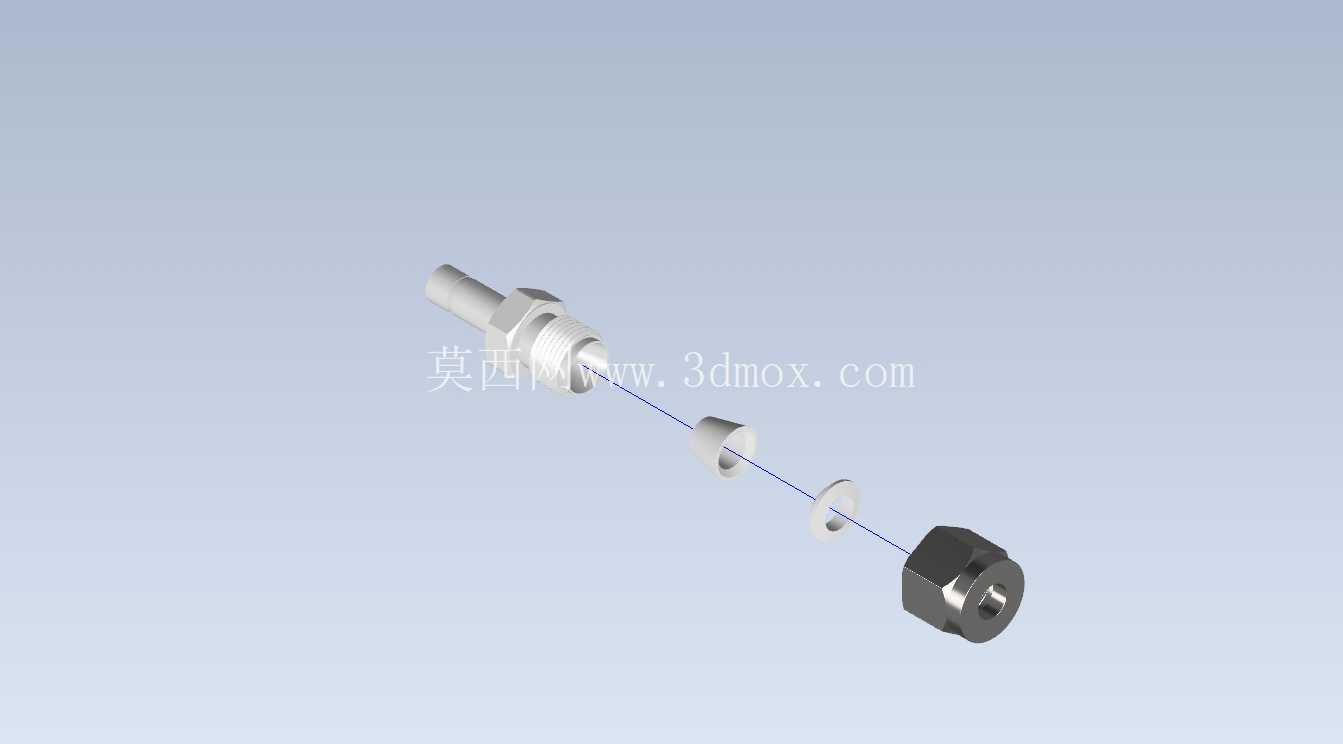

　　从结构设计来看，接头整体采用不锈钢材质加工，适配多数常规腐蚀性流体、高压气体的输送需求，外表面做了钝化处理，避免长期使用过程中出现锈蚀脱落污染管路介质的问题。接头一端为适配6毫米外径硬管的卡套连接端，内部设计有卡套贴合的锥面结构，当螺母拧紧时，卡套会在锥面的挤压下均匀切入管壁，形成兼具轴向定位与径向密封的连接结构，可承受常规工况下的管路振动与压力波动，避免管路拉脱。另一端为适配1/4英寸规格的连接端，与对应规格的管路或元件接口匹配，两端的同轴度公差控制在0.05毫米以内，避免管路安装后出现憋劲、应力集中的问题，长期运行下不会因为应力疲劳出现密封失效。

　　接头中部设计有标准六角拧动面，方便安装时使用普通开口扳手或套筒进行拧紧操作，六角面的尺寸符合常规手动工具的适配标准，现场安装无需定制专用工装，拧动时的受力面均匀，不会因为局部应力过大导致接头本体变形。在安装边界方面，接头的整体轴向长度控制在紧凑范围内，适配狭小空间内的管路布局，六角部位的外接圆直径满足扳手操作的最小空间要求，安装时不需要过大的操作余量，可直接在密集排布的管路组中完成安装更换。接头内部的流道做了平滑过渡处理，没有突兀的变径台阶，流体经过时的局部阻力损失更小，不会在接头位置形成紊流、滞流区，对于高纯气体、高精度流量控制的管路场景，可避免介质残留、压力波动影响测量精度。设计过程中针对卡套锥面的角度做了反复验证，选用行业通用的24度锥角结构，与同标准的卡套、螺母具备完全互换性，后期维护更换时不需要整体替换接头，仅更换磨损的卡套即可重新实现密封，降低现场维护成本。接头的所有棱边都做了倒角处理，安装过程中不会划伤操作人员，也不会刮伤配套管路的外表面，避免因为管壁划伤导致的密封隐患。针对高压应用场景，接头本体的壁厚经过强度校核，在额定工作压力下的安全系数满足行业通用标准，不会因为压力冲击出现本体开裂、变形的问题。

　　在实际选型应用中，这类异径卡套接头常被用于仪表风管路、分析仪器取样管路、小型气动设备的气路连接中，相比焊接式接头，它的安装效率更高，不需要动火作业，在有防爆要求的安装现场可直接施工，后期拆卸维护也更方便，可反复拆装多次仍保持密封性能。相比塑料材质的快插接头，不锈钢材质的接头耐温范围更宽，可在高低温交变的工况下稳定工作，不会因为温度变化出现材料老化、密封失效的问题。建模过程中严格按照实际产品的尺寸公差进行还原，卡套安装位置的锥面角度、螺纹配合尺寸、六角拧动面的尺寸都与实物一致，可直接用于管路布局的干涉检查、安装模拟，在设备设计阶段即可提前验证管路排布的合理性，避免实际安装时出现工具操作空间不足、管路与其他部件干涉的问题。
