8mm规格直插式等径气管对接接头结构

　　在气动控制系统的管路布设场景里，这类等径直插接头是气路搭建中用量极大的基础连接件，常见于自动化生产线气路排布、小型气动设备气源接驳、实验室气动试验台管路搭建、轻工包装设备气路连接等场景，主要作用是实现两根同外径气动软管的无额外转接直通对接，省去传统接头需要缠绕生料带、拧动螺纹的繁琐步骤，大幅提升气路装配的作业效率。从实际使用的需求出发，这款接头的设计完全围绕气动管路的密封可靠性、装配便捷性两个核心诉求展开，整体采用对称式直通结构，两端的接口结构完全一致，适配外径8mm的气动软管，不管是PU气管、PE气管还是符合尺寸公差的尼龙气管，都能直接插入完成连接，不需要额外的辅助工具。

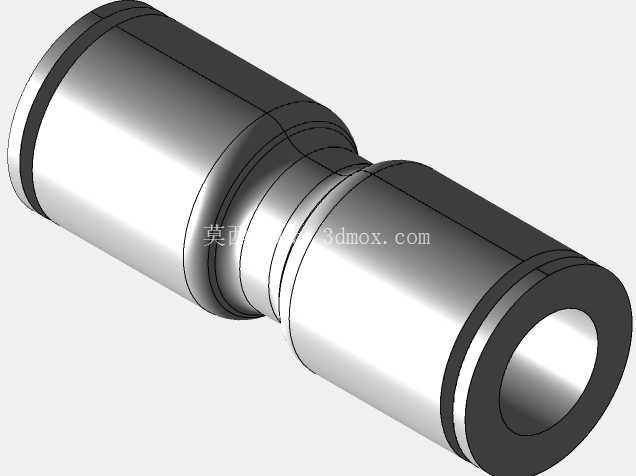

　　接头内部的核心密封结构采用弹性卡簧搭配丁腈橡胶密封圈的组合，当气管插入接头内孔时，卡簧会在气管外壁形成均匀的卡紧力，防止管路在带压状态下脱出，内侧的密封圈则会紧贴气管外壁形成周向密封，在0-1MPa的常规气动工作压力区间内，不会出现气体泄漏的问题，完全满足常规工业气动系统的压力使用要求。从外形尺寸来看，这款接头整体为圆柱状对称结构，中间位置做了环形的加强凸台结构，既可以强化接头整体的结构强度，避免在插拔气管或者管路受侧向力时出现接头断裂的问题，也能在装配时给操作人员提供明确的插入深度感知，当气管插入到抵近中间凸台位置时，就说明已经插到位，能够保证密封和卡紧效果。接头两端的外圆做了细微的倒角处理，在插入气管时可以顺畅引导气管进入内孔，不会刮伤气管外壁影响密封性能。安装边界方面，这款接头因为是直通等径结构，安装时不需要预留额外的操作空间来拧动螺母或者转动接头，只需要保证两端气管的插入直线空间即可，在狭窄的设备内部气路排布场景中，这种直插式接头相比传统螺纹直通接头的安装空间占用更小，不需要预留扳手操作的空间，能够适配更紧凑的设备内部布局。

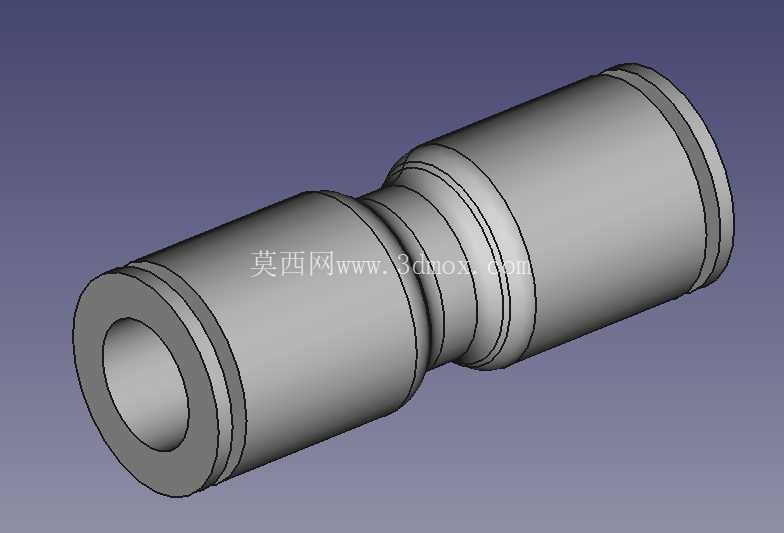

　　在实际选型使用时，需要注意接入的气管外径公差要控制在±0.1mm以内，气管端面要剪切平整，不能有斜口、毛边，否则插入后可能会出现卡簧卡不紧、密封圈密封失效漏气的问题；如果是在有切削液、油污飞溅的场景使用，这款接头的外壳采用的是镀镍处理的铜质基材，具备不错的耐锈蚀、耐油污能力，长期在车间复杂环境下使用也不会出现外壳锈蚀导致卡簧失效的问题。从建模的角度来看，这款接头的结构特征非常规整，全部采用回转体特征构建，建模时只需要绘制半侧的截面轮廓通过回转命令即可生成主体结构，之后再添加两端的卡簧槽、密封槽、中间的加强凸台细节，就能完整还原接头的实际结构，不管是做设备气路的装配干涉检查，还是做气动系统的管路布局模拟，这个模型都能够提供准确的外形尺寸和安装位置参考，避免在实际装配时出现接头和周边零部件干涉、气管插入空间不足的问题。

　　在气路维护时，这种直插式接头的拆卸也非常便捷，只需要按压接头端部的释放环，就可以解除卡簧对气管的锁紧，直接拔出气管即可完成拆卸，不需要额外的工具，后期设备气路改造、维护更换管路时的作业效率远高于传统的螺纹连接接头。另外，这款接头的通径设计和8mm气管的通径完全匹配，内部没有缩径结构，气路通过时的压力损失极小，不会因为接头的通径变化导致气路供气压力不足，影响末端气动执行元件的出力表现，这一点在长距离气路排布、多支路气路串联的场景中尤为重要，能够有效降低整个气路的压力损耗，提升气动系统的运行稳定性。
