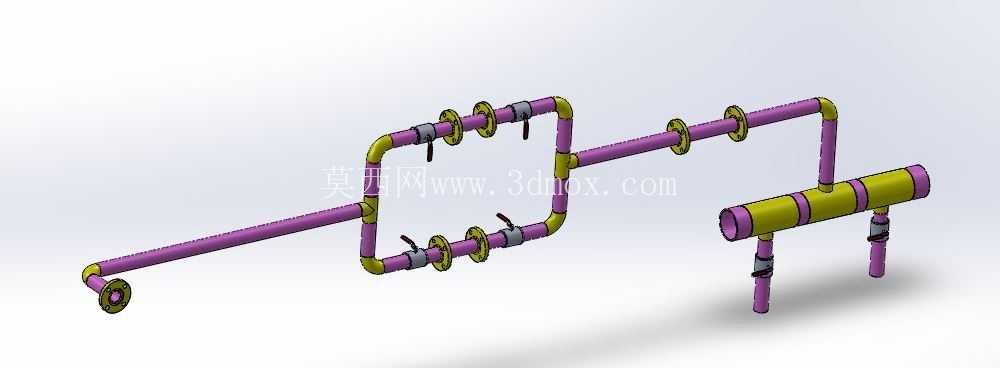

带球阀法兰的2英寸回路管道布线结构

　　这套管路结构常见于中小型流体输送系统的支路回路设计，多应用在车间循环冷却支路、小型化工药剂输送旁通、实验室流体循环管路这类需要对局部管路做通断控制的场景，区别于长距离直送主管路，这种带回弯的回路结构可以在有限安装空间内完成多节点的流体通断管控，不需要额外拓展管路排布空间，适配设备周边紧凑的安装空位。整套管路采用2英寸通径设计，管路主体的直管段与90度弯管段做等径衔接，不存在通径突变带来的流体压损骤增问题，管路转弯处采用成型弯管结构而非直角拼接，能减少流体在转角处的湍流产生，降低长期输送含杂质流体时的管壁冲蚀速率。

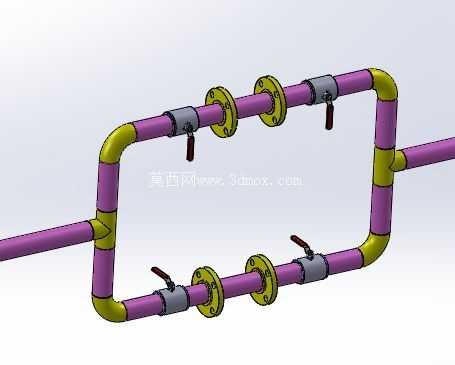

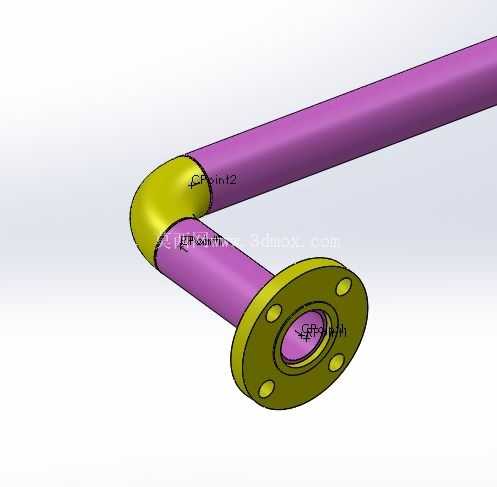

　　管路上配置的四个球阀均采用法兰对接方式安装，每个球阀的安装位置都预留了足够的手柄操作空间，手柄转动行程内没有管路或其他构件遮挡，现场操作时不需要额外拆卸周边构件就能完成90度开关动作，四个阀门分别对应回路的四个通断节点，可以单独控制某一段管路的流体通断，满足支路分段检修、局部流量切断的实际使用需求，不需要关停整个主管路系统就能完成局部维护作业。管路上的滑套法兰采用松套式结构设计，法兰对接时可以灵活调整螺栓孔的对位角度，不需要转动整根管路就能完成法兰螺栓的穿装固定，大幅降低现场安装时的对位难度，尤其是在管路已经完成初步固定的场景下，松套法兰的调整余量可以抵消管路预制时的尺寸累积误差，避免强行对接带来的管路内应力集中问题。

　　管路中的三通构件采用等径三通结构，实现回路与外部主管路的连通衔接，三通的三个接口方向分别对应回路的两个直管段与外部接入管路，接口处的焊缝位置做了圆弧过渡处理，减少流体在分流、合流处的阻力损失。从设计逻辑上看，这套管路采用布线式设计思路，先确定各个阀门的操作位置、法兰对接的安装空间、三通的接入点位，再通过等径弯管完成各个节点的衔接，整个回路的外轮廓尺寸控制在紧凑的矩形范围内，安装边界没有突出的不规则构件，现场安装时可以直接整体吊装就位，不需要在现场做大量的管路裁切、焊接作业，所有构件的连接位置都做了标准化设计，后期维护更换配件时可以直接采用同规格标准件替换，不需要单独定制非标准构件。

　　管路的支撑点位可以设置在直管段的法兰附近位置，利用法兰的结构强度作为支撑受力点，不需要额外在管壁上焊接支撑耳板，避免焊接带来的管壁变形问题，支撑间距符合2英寸管路的挠度控制要求，不会因为管路自重或流体重量带来的长期挠度导致接口处出现渗漏问题。这套管路结构的设计充分考虑了现场安装的操作便利性、长期运行的流体阻力控制、后期维护的配件通用性，没有多余的冗余结构，所有构件都服务于流体输送与通断控制的核心功能，适合作为小型流体回路的标准化设计参考，建模时的布线逻辑也可以复用到其他通径、其他走向的管路设计中，只需要调整节点位置、更换对应通径的构件参数就能快速生成新的管路方案，大幅提升管路类结构的设计效率。
