四分之一英寸快插式管路过滤器结构

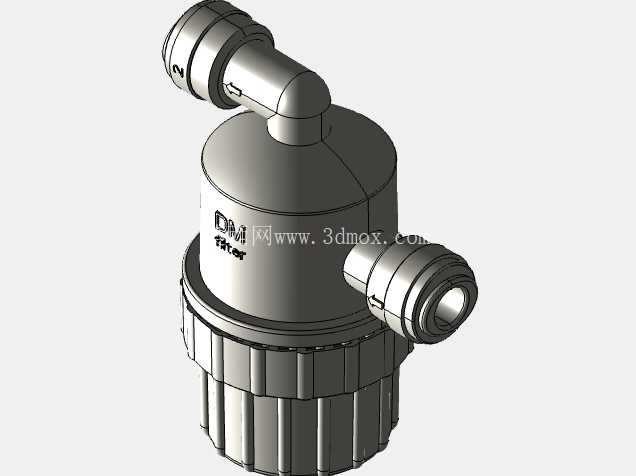

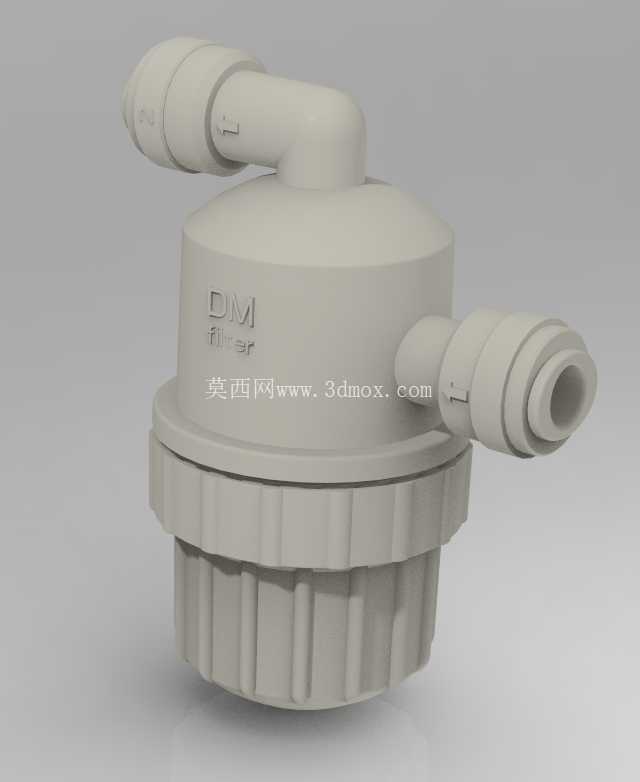

该结构针对小通径流体管路中的杂质拦截需求展开，主体采用上下分体式布置，上部为带两个侧向接口的滤盖，下部为透明或半透明可视滤杯，内部设置筒状滤网，底部通过螺纹锁紧环完成密封与固定。两个侧向接口均采用1/4英寸快插形式，管路装配时不需要额外加工螺纹，也不需要在现场缠绕密封带，软管推入后即可形成可靠连接，后期拆换时按下快插卡环便能拔出，适合空间紧凑、维护频次较高的实验设备、冷却回路、小型水处理装置以及气动辅助系统。

从实际使用逻辑看，流体从其中一个快插接口进入滤盖内腔后，被引导至滤网外侧或内侧的指定流道，杂质在穿过滤网过程中被截留在滤网上，清洁介质再经另一侧接口流出。滤网采用筒形布置，有效过滤面积明显大于同口径平面滤网，在相同流量下能够降低压差增长速度，减少堵塞频率。滤杯与滤盖之间设置密封件，底部锁紧环承担轴向压紧作用，使维护人员无需移动两侧管路，只需旋开下部环件即可取出滤网进行冲洗或更换。

结构建模时需要重点处理几个边界关系。其一，快插接口内部包含接头体、卡爪、密封圈和释放环等典型特征，外部软管插入深度、卡爪抱紧位置以及密封段长度要保持连续，不能只建外观而忽略内部流道，否则在干涉检查和流路分析时会产生误判。其二，滤盖与滤杯的配合面应保留合理台阶，密封槽位置、槽宽和压缩量需要围绕橡胶圈变形进行设定，既保证装配后不渗漏，也避免压缩过大造成旋拧困难。其三，底部锁紧环与滤杯外螺纹、滤盖限位面之间要体现真实装配顺序，螺纹起止位置、退刀槽和导向倒角均应在模型中有所表达。

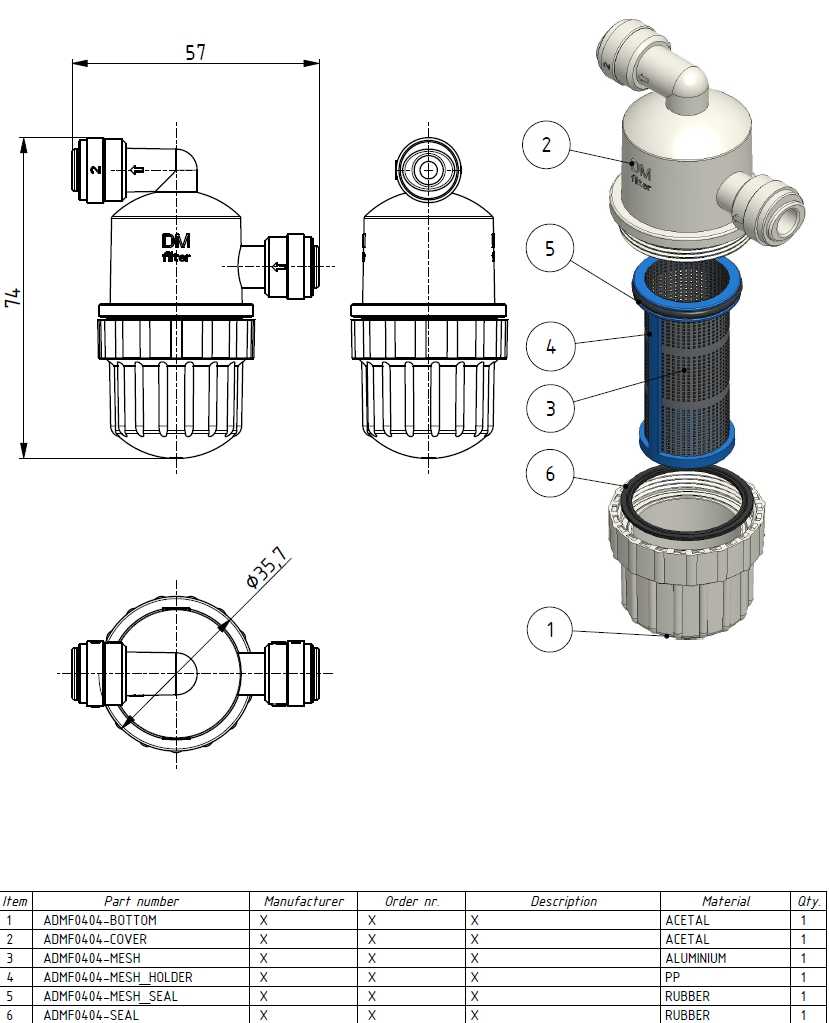

外形边界方面，产品总高约74mm，滤盖两侧接口外侧的总宽约57mm，滤杯最大外径约35.7mm。该尺寸决定了它在设备面板、支架或管路簇中的布置方式：高度方向需要为底部旋开和滤芯取出预留空间，宽度方向则要保证快插接头释放环周围有手指或工具操作位置。若安装在机柜内部，不能仅按静止外形包络留孔，还应考虑软管最小弯曲半径、接头插拔动作以及滤杯拆卸时的旋转空间。

滤盖外形采用圆弧过渡，将两个侧向接口与顶部加强区域连成一体，有利于注塑成型时减少局部壁厚突变。滤杯外壁设置竖向防滑筋，既提高手持旋拧时的摩擦力，也能在观察积污情况时减少反光干扰。底部锁紧环外缘采用滚花或棱边结构，便于人工拆装；内部螺纹承担连接载荷，端面则通过密封圈压紧形成密封。滤网端部需要设置支撑或定位结构，使其在流体冲击下不发生偏摆，同时保证滤网与上下腔体之间不存在旁通间隙。

在工程选型中，这类过滤器并不承担精密除菌或高精度颗粒分级任务，其价值在于以较低阻力拦截管路中的碎屑、泥沙、密封带残片和颗粒杂质，保护后端喷嘴、电磁阀、泵体以及细小流道元件。设计时应根据介质特性选择滤杯、密封圈和滤网材料；若用于水冷系统，需关注长期含水环境下的强度与透明度变化；若用于弱腐蚀介质，则应校核材料相容性。模型中将滤盖、滤杯、滤网、锁紧环和密封件分层表达，能够直接用于装配关系检查、维护动作模拟和工程图明细整理，也便于后续在此基础上调整接口规格、滤网精度或滤杯长度。
