简化型双金属指针式温度检测装置

　　在工业现场的温度监测场景里，接触式测温装置的选型往往需要平衡读数直观性、安装便捷性与环境耐受能力，这款简化结构的双金属指针温度计，正是瞄准中小管径管路、小型罐体侧壁的就地测温需求做的结构优化，去掉了冗余的防护外壳装饰结构，把核心的感温、指示、连接部分做了整合，能在多数常规工业测温场景下替代结构更复杂的工业温度计，降低安装空间占用。

　　从实际用途来看，这款装置主要用于无需远传信号、仅需要现场人员巡检时直接读取温度数值的场景，比如小型循环水支路、低压蒸汽伴热管路、小型储液槽的侧壁测温，不需要外接电源，依靠感温元件的形变驱动指针偏转就能完成温度指示，日常维护量极低，适合长期固定安装在巡检路线上的测温点位。

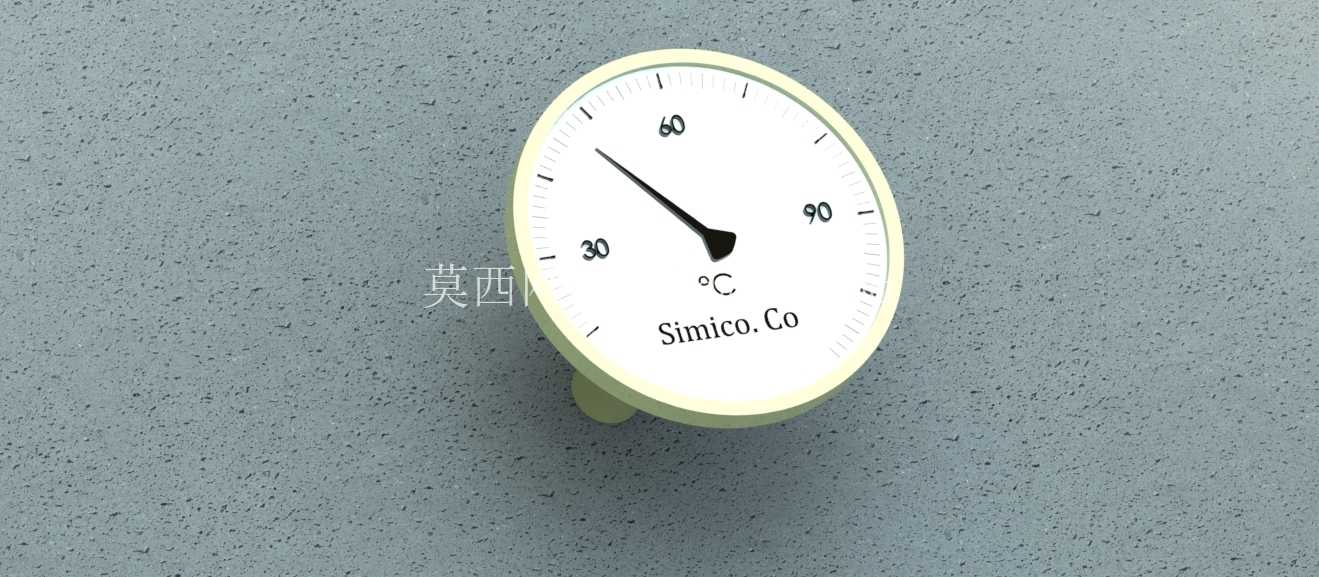

　　功能特性上，这款温度计采用圆形表盘布局，表盘刻度做了均匀分度，指针轴心位于表盘正中心，配合大尺寸指针尖端，巡检人员在距离表盘1-2米的位置就能清晰读取出温度数值，表盘上印刷的温度单位标识清晰，不会出现读数混淆的问题。感温探杆为直杆式结构，从表盘背部垂直向下延伸，安装时探杆需要完全插入被测介质区域，保证感温元件能充分接触被测介质，减少测温误差。表盘外圈做了加厚的包边结构，既可以保护表盘玻璃不受日常巡检的磕碰损伤，也能在安装时提供受力点位，方便拧紧安装螺纹。

　　设计思路上，这款模型做了大量的结构简化，去掉了常规工业温度计的可调零机构、外壳防水密封结构、可动外螺纹连接头这些复杂结构，把表盘底座和探杆连接部分做成了一体化结构，减少了零件数量，建模时只需要通过旋转、拉伸、阵列几个基础特征就能完成整体结构搭建，非常适合三维建模初学者做基础特征练习，也能作为设备整体装配场景里的测温元件占位模型，不需要还原过多细节就能清晰表达设备的测温点位设计。

　　外形尺寸与安装边界方面，这款温度计的表盘直径控制在常规就地测温仪表的常用尺寸区间，探杆长度适配常规壁厚的管路与小型罐体安装，安装时需要在被测设备侧壁开出对应直径的安装孔，采用螺纹连接或者焊接底座的方式固定，安装位置需要避开介质流动死角，保证探杆前端处于介质主流区域，同时表盘平面需要朝向巡检通道方向，方便人员读数。探杆插入深度需要根据被测设备的壁厚调整，保证感温段完全没入介质，避免因感温不足导致的测温偏差。表盘周围需要预留至少50mm的操作空间，方便后续检修时拆卸或者调整表盘角度，不要把表盘紧贴在设备壁面或者其他管线旁，避免磕碰损坏表盘或者遮挡刻度。

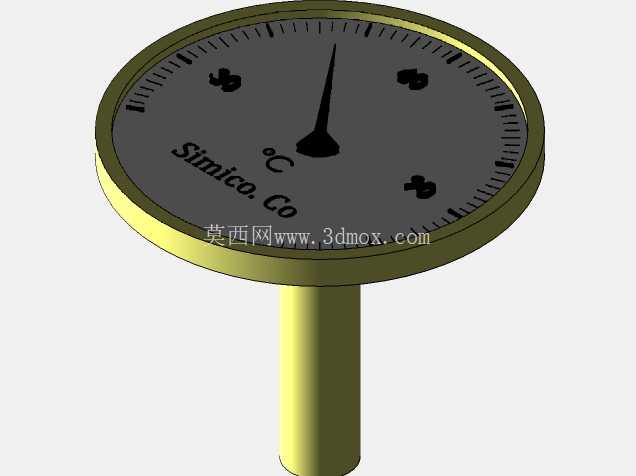

　　从结构建模的角度来看，这款模型的特征逻辑非常清晰，表盘的刻度线可以通过圆周阵列的方式快速生成，指针部分采用薄壁拉伸特征制作，探杆部分为简单的圆柱体拉伸特征，表盘包边为旋转凸台特征，整体建模过程不需要复杂的曲面操作，各个零件之间的装配关系简单，同轴度配合为主要的装配约束，非常适合用来练习装配体的基础配合操作，也能作为工业场景三维布局里的标准测温元件模型，快速布置在各类需要温度监测的设备点位上，提升整体场景的真实感。

　　在实际工程选型参考中，这类简化结构的双金属温度计适合用在对测量精度要求不是极高、环境无强腐蚀无剧烈振动的场合，比如普通的水循环系统、常温通风管路、小型储水设备的温度监测，相比带远传功能的温度传感器，这类纯机械结构的温度计可靠性更高，不会因为供电中断或者信号故障失去测温能力，作为现场就地测温的备用仪表非常合适。建模时还原的表盘刻度布局、指针位置、探杆与表盘的连接比例，都符合实际工业温度计的常规比例关系，放入装配场景中不会出现比例失调的问题，能准确表达测温元件的安装位置与占用空间，帮助设计人员在做整体设备布局时提前预留好安装位置，避免后续装配时出现干涉问题。
