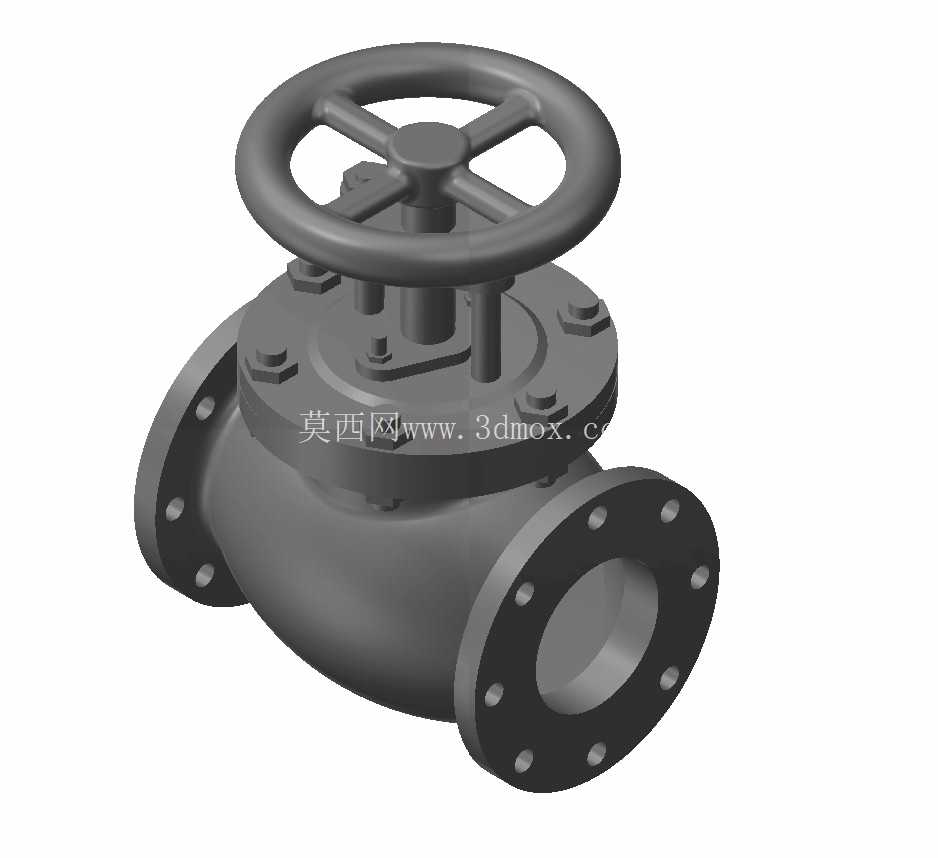

直通式手动调节截止阀结构设计

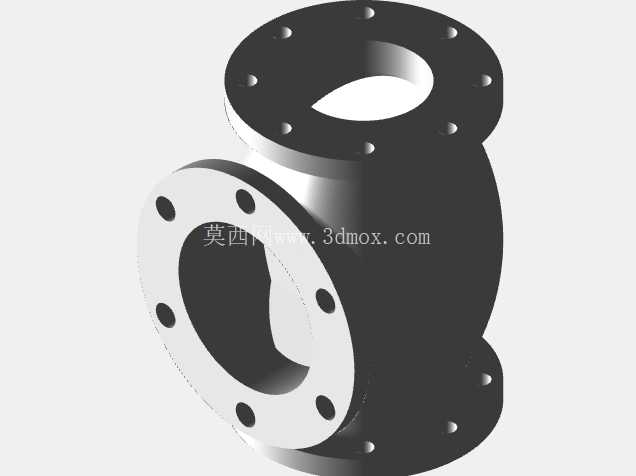

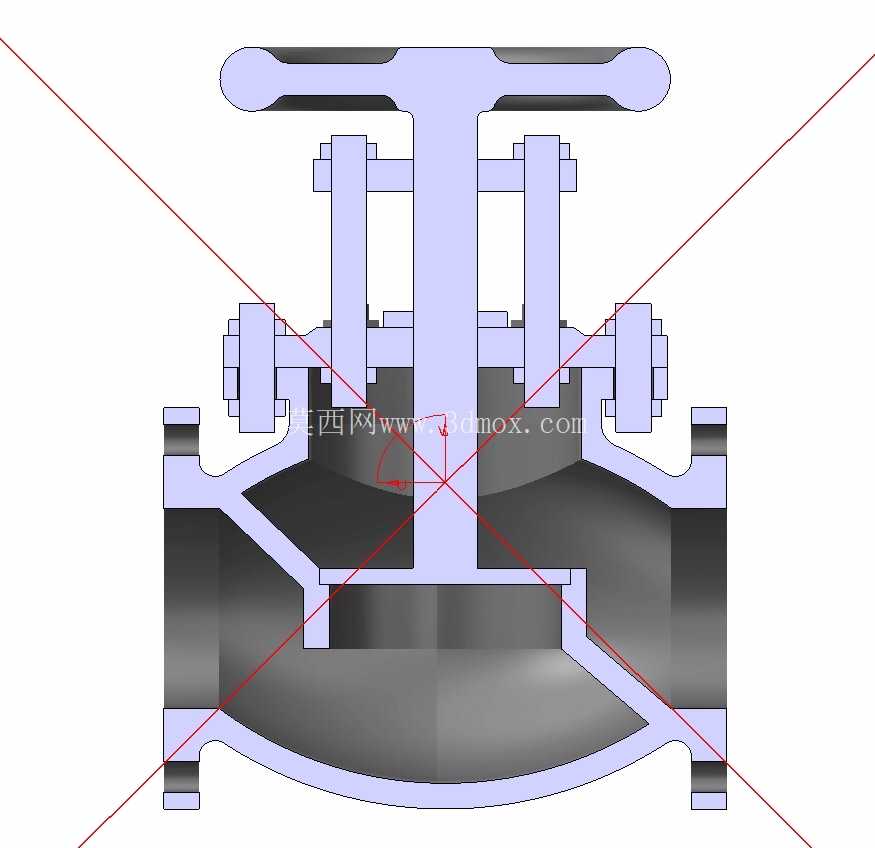

　　从结构设计逻辑来看，这款模型采用了最经典的下进上出直通流道，流体从阀体一侧的水平入口进入，绕过阀瓣下方的导流腔后从另一侧水平出口流出，这种流道设计虽然会带来一定的流阻损失，但能保证阀瓣在关闭状态下，阀杆密封填料处不承受管路持续压力，有效降低填料泄漏的概率，同时也让阀瓣的受力方向与阀杆升降方向一致，减少操作力矩。阀体部分采用了对称式的铸造结构设计，中法兰位置通过均布的螺栓实现阀盖与阀体的压紧密封，螺栓数量根据通径大小匹配，保证在公称压力范围内密封面不会出现压溃或泄漏，阀盖上方设置了填料函结构，通过填料压盖的螺栓预紧力挤压柔性密封填料，抱紧阀杆表面，阻止流体沿阀杆配合间隙向外泄漏，这部分的建模细节还原了填料压盖的间隙调整余量，方便实际装配时根据填料磨损情况调整压紧力。在化工流体输送、市政给排水、暖通空调循环、工业锅炉配套等管路系统中，手动截止阀是应用频次极高的截断与调节类部件，这款直通式结构的截止阀，核心作用是通过手轮驱动阀杆升降，改变阀瓣与阀座之间的通流截面积，既可以实现管路的完全截断，也能在一定范围内对管内流体的流量、压力进行线性调节，相比同通径的闸阀，其调节精度更高，密封面受流体冲蚀的影响更小，适合需要频繁调整工况参数的管路节点。

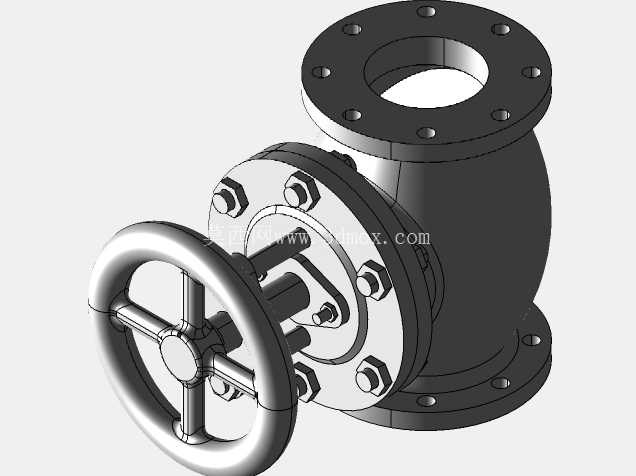

　　手轮部分采用了轮辐式结构，相比实心圆盘手轮，在保证操作扭矩传递强度的前提下，有效降低了整体重量，轮缘位置做了圆弧过渡处理，避免手动操作时划伤操作人员，阀杆与手轮之间通过梯形螺纹配合，将手轮的旋转运动转化为阀杆的直线升降运动，梯形螺纹的自锁特性可以保证阀瓣在任意调节位置都能保持固定，不会因为流体的冲力自行移位，这也是手动调节阀能稳定控制流量的核心设计点。从安装边界来看，这款截止阀的两端采用法兰连接结构，法兰端面的密封面、螺栓孔中心距都符合对应通径的管路连接标准，安装时不需要额外制作过渡接头，直接与同压力等级的管路法兰配对即可，整体安装长度符合行业通用的结构长度标准，在旧管路改造替换时不需要调整原有管路的间距，能直接适配原有安装空间。

　　阀瓣的密封面采用了锥面配合设计，相比平面密封，锥面的密封比压更高，在较低的关闭力矩下就能实现可靠密封，同时阀瓣与阀杆之间采用了活动连接结构，关闭时阀瓣可以轻微自适应调整角度，保证密封面与阀座完全贴合，避免因为加工装配误差导致密封不严的问题。在实际工况应用中，这款截止阀适合输送水、油品、低压蒸汽等无固体颗粒的洁净流体，安装时需要注意流体方向与阀体上标注的流向一致，反向安装会导致阀门关闭时阀瓣承受反向压力，开启力矩大幅提升，长期反向使用还会造成密封面冲蚀损坏。

　　建模过程中对各个部件的配合间隙做了符合工程实际的还原，比如阀杆与填料函的配合间隙、阀瓣与阀体内腔的活动间隙、中法兰螺栓的穿装间隙，都按照机械设计手册的公差要求做了预留，不会出现装配干涉的问题，不管是用于结构教学演示，还是作为管路系统三维布局的配套部件，都能直接调用，不需要额外调整结构尺寸。另外，阀体底部的导流腔做了圆弧过渡处理，减少流体在腔体内的涡流损失，降低流体对阀体内部的冲蚀，延长阀门的实际使用寿命，阀杆的升降行程做了限位设计，手轮旋转到全开位置时会被阀盖的台阶限位，避免阀杆过度旋出导致填料被拉脱，全关位置则通过阀瓣与阀座的接触实现硬限位，防止过度拧紧损坏密封面。
