在电站锅炉、工业蒸汽供应系统的运行链路里,蒸汽温度的精准管控直接决定整套系统的运行安全与能源利用效率,这款蒸汽水喷射冷却装置,就是针对蒸汽发生器出口蒸汽超温工况设计的直接接触式降温部件,和常规表面式换热器不同,它通过将减温水直接雾化喷入高温蒸汽流中,利用水汽化吸热快速降低蒸汽温度,响应速度远快于间接换热结构,非常适合负荷波动频繁的蒸汽供应场景。

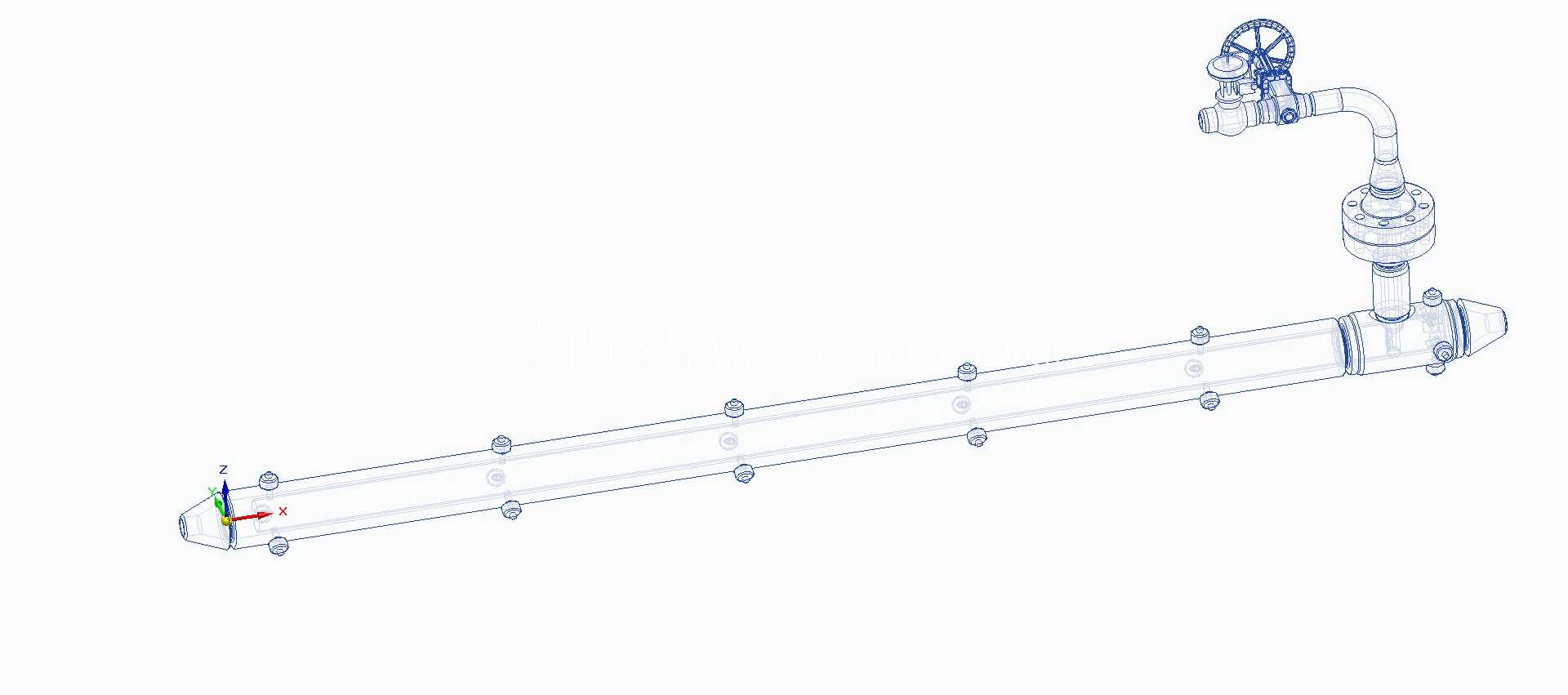

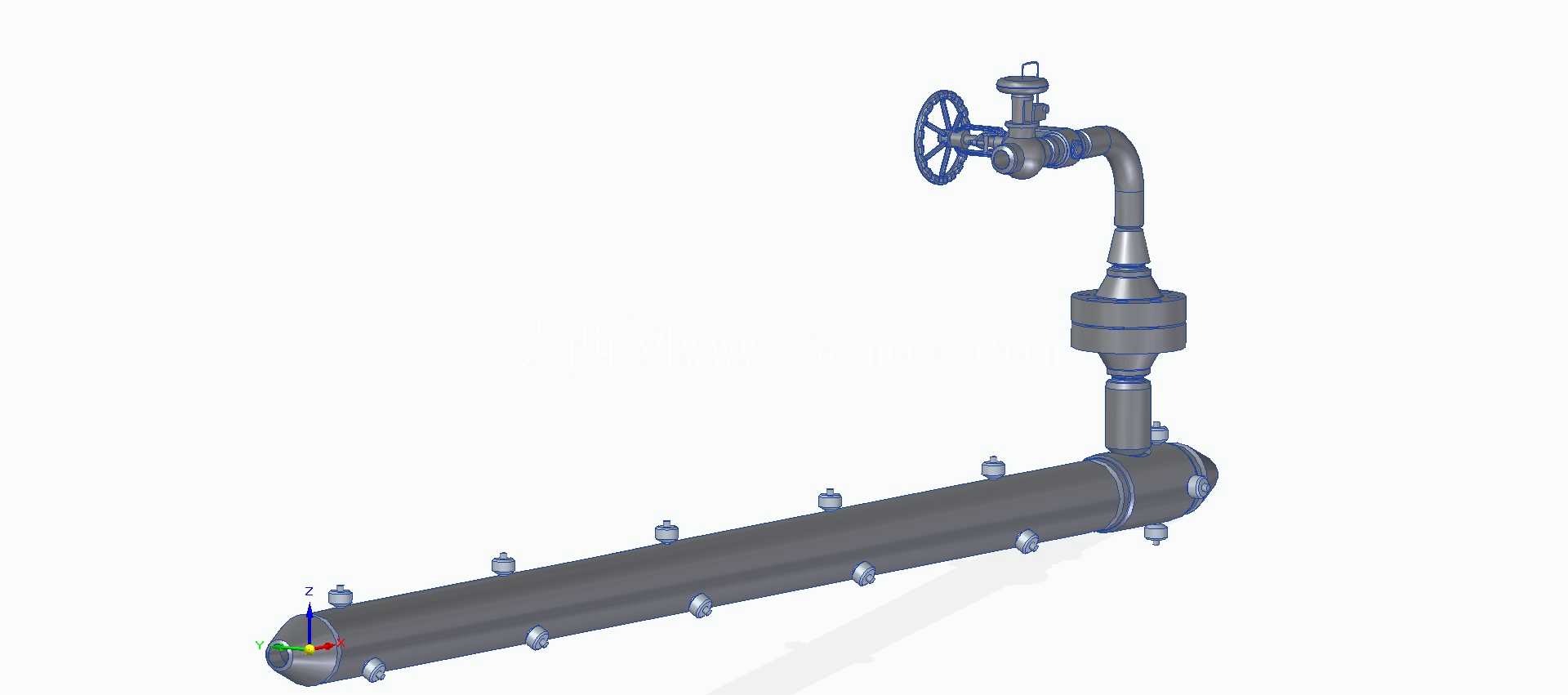

从结构布局来看,整套装置沿蒸汽流向分为三个核心功能段:最上方的手动调节阀组承担减温水流量调节功能,手轮采用大直径轮盘设计,现场操作时无需额外加力杆即可完成精细开度调整,阀后接90度弯管将减温水导入中部的混合腔段,混合腔采用缩径扩压结构,内部设置旋流雾化组件,能让进入的减温水在腔体内形成均匀的细雾场,避免大颗粒水滴直接冲击下游管壁造成水蚀。混合腔下方通过锥面过渡段连接水平布置的蒸汽主管道,主管道上沿轴向均匀布置了多个温度测点接口与疏水接口,测点接口的位置经过流场仿真校核,避开了喷射核心区的流场扰动段,能采集到混合均匀后的真实蒸汽温度,为前端调节阀的开度调整提供准确的反馈信号。
设计阶段首先要明确的是安装边界条件:水平主管道的公称通径需要匹配上游蒸汽发生器的出口管径,两端采用法兰连接结构,法兰密封面选用突面形式,适配中压蒸汽系统的密封要求;垂直布置的减温水接入段总高度控制在合理范围,不会因为上方阀组的重量造成连接段应力集中,现场安装时需要保证垂直段的垂直度偏差不超过1/1000,避免雾化组件偏斜造成减温水喷射方向偏移,导致局部管壁长期受水滴冲刷出现减薄。主管道上的各个接口均采用外螺纹加焊接的双重连接结构,既方便现场测温元件、疏水阀的快速拆装,也能保证长期运行下的密封可靠性,不会因为蒸汽管路的振动出现接口泄漏。
实际应用中,这套装置通常安装在蒸汽发生器出口的过热蒸汽管段上,当下游用汽设备需要的蒸汽温度低于发生器出口温度,或者系统变负荷运行导致蒸汽超温时,通过调整上方调节阀的开度,控制喷入蒸汽流的减温水流量,就能快速将蒸汽温度稳定在设定区间。和表面式减温器相比,这种直接喷射的结构没有换热面金属壁温的限制,调温延迟时间可以控制在数秒级别,对于需要快速响应温度调整的工况,比如汽轮发电机组的蒸汽供应系统、工业生产线上的工艺蒸汽供应场景,能大幅降低温度波动对下游设备的影响。
建模过程中需要重点关注几个配合细节:一是调节阀与弯管的连接密封面,要保留足够的密封垫安装间隙,建模时不能忽略垫片的厚度尺寸,避免实际装配时出现阀组安装角度偏斜;二是混合腔内部的旋流叶片角度,这个参数直接决定雾化效果,建模时要按照流体计算的最优角度绘制,不能随意简化叶片结构,否则会导致后续仿真分析的结果和实际流场出现较大偏差;三是主管道上各个测点接口的位置,要严格按照流场均匀段的要求布置,不能为了建模方便随意挪动接口位置,否则现场安装后测温数据会存在持续偏差,影响系统的温度控制精度。另外,整套装置的所有转角位置都做了圆弧过渡处理,避免直角结构造成的应力集中,同时也能减少管路内的流动阻力,降低蒸汽输送过程中的压力损失。
在安装维护层面,这套结构的设计也充分考虑了现场操作的便利性:上方的调节阀手轮距离操作平台的高度控制在人体工程学合理范围,操作人员站在平台上无需登高即可完成开度调整;主管道上的疏水接口布置在管道最低点,停机时可以完全排净管内的凝结水,避免冬季冻裂管路或者启动时出现水锤现象;混合腔段设置了可拆卸的法兰端盖,长期运行后如果出现雾化组件堵塞或者磨损,可以拆开端盖直接更换内部组件,不需要切割整个管路,大幅降低维护工作量和停机时间。
