三通式PVC污水分流控制阀结构设计

　　这款三通结构的PVC材质分流阀，主要应用在民用建筑分户排污、小型商用场地污废水管路分流、雨水污水分流改造等场景中，区别于常规两通截止类阀门，它可以在单阀位实现三路管路的通断组合控制，无需在节点处加装多个两通阀搭配管接头拼装，能有效减少管路节点的渗漏风险，同时压缩管路安装所需的空间占比。从实际工况适配来看，阀体采用硬质PVC材质成型，耐一般生活污水的弱酸弱碱腐蚀，内壁光滑不易挂留污物，适合无大颗粒硬质杂质的污废水、雨水输送管路使用，常规适配的管路粘接安装后，可在常温常压的重力流排污管路中长期稳定工作，不需要额外的动力辅助驱动。

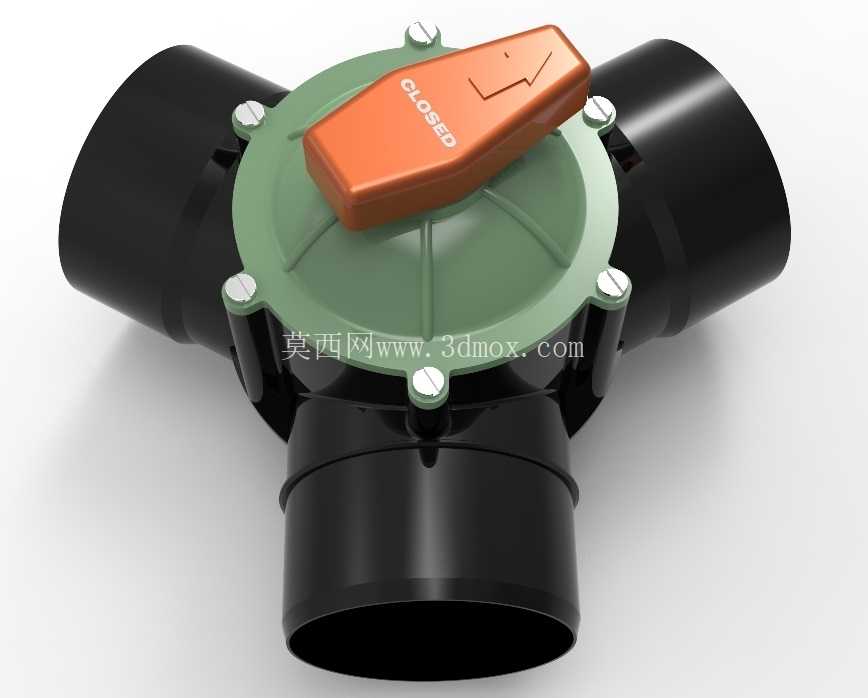

　　产品的功能逻辑围绕手柄的旋转角度实现流道切换，顶部的橙色手柄标注有闭合状态标识，旋转过程中可实现三路管路的不同连通组合：可实现单路进水双路分流、双路汇流单路出水、单路直通截断另外两路等多种流道状态，相比传统的多个阀门组合控制，操作步骤更简便，日常运维时不需要反复调整多个阀门的开度，单次操作即可完成流路切换。从设计思路层面拆解，这款阀的结构做了多维度的工况适配：顶部阀盖与阀体之间采用多颗螺栓周向均匀锁紧，中间夹持密封胶垫，保证阀腔的密封性能，避免污水从阀盖结合处渗漏；手柄与内部阀芯的连接做了防错位结构，手柄的指向与内部流道的连通方向完全对应，操作人员在外部观察手柄角度即可判断当前的流路状态，不需要额外加装状态指示标识；三个接口的尺寸完全统一，采用标准PVC管材承插粘接尺寸，安装时不需要区分进出水方向，可根据现场管路走向灵活调整安装角度，降低现场安装的出错概率。

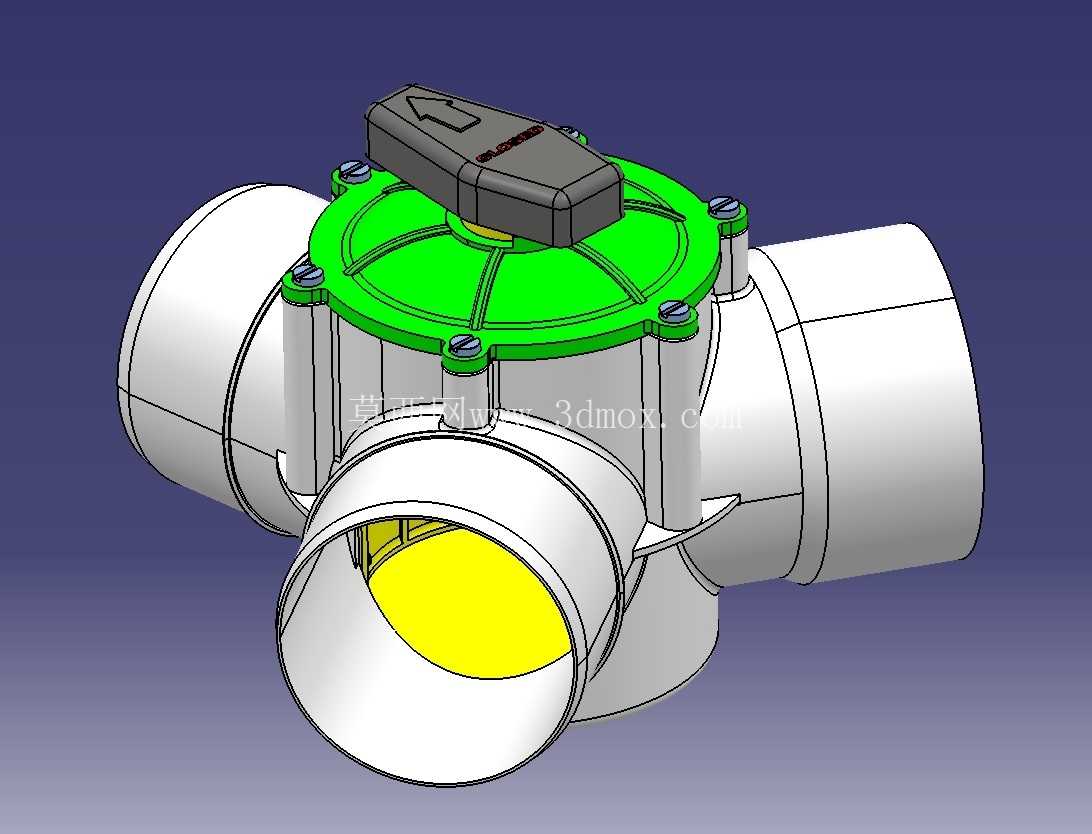

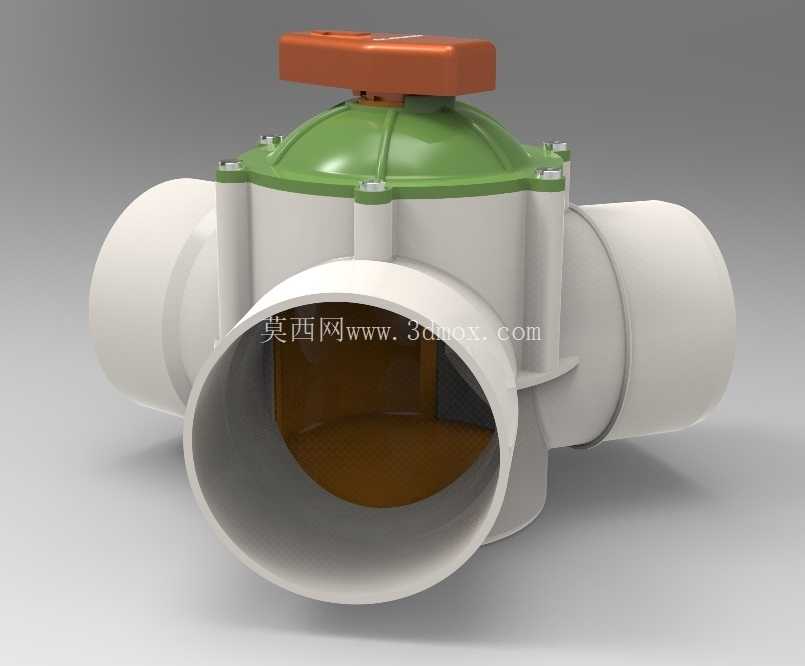

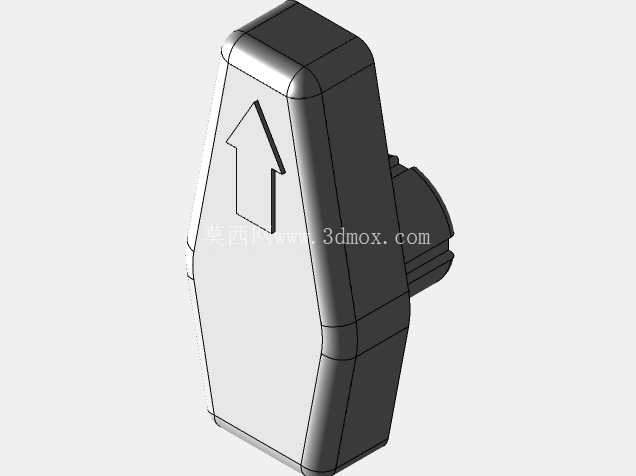

　　关于外形尺寸与安装边界，这款阀的三个接口呈T型分布，垂直方向的接口与水平方向的两个接口轴线互相垂直且交于阀腔中心，整体外轮廓没有突兀的外凸结构，安装时预留的操作空间只需要满足顶部手柄90度旋转的空间需求即可，不需要在阀侧预留额外的操作空间；三个接口的承插深度符合常规PVC管材的安装规范，粘接后轴向拉拔强度可满足重力流管路的受力要求，阀整体的流通内径与外接PVC管材的内径保持一致，不会在阀位处出现通径缩窄导致的污物堵塞问题，流道内壁做了圆弧过渡处理，污水流经时的阻力更小，不容易在阀腔内沉积杂物。在结构细节上，阀盖的加强筋从中心向各个螺栓位辐射分布，在不增加整体壁厚的前提下提升了阀盖的结构强度，避免螺栓锁紧时阀盖出现翘曲变形导致密封失效；手柄采用弧形贴合手指的造型，旋转操作时受力更舒适，不需要借助额外的扳手即可完成操作，表面的状态标识采用模内成型，不会因为长期触摸摩擦出现标识模糊的问题；阀体与三个接口的过渡位置做了加厚处理，可承受管路安装时的轻微不对中应力，避免安装时因为施力不当导致接口根部开裂。

　　这类分流阀在实际项目中，常被用在老旧小区的雨污分流改造节点、自建房的排污管路分流、小型景观水体的循环管路分流等场景，相比金属材质的三通阀，PVC材质的重量更轻，单人即可完成安装操作，成本也更低，同时不需要做额外的防腐处理，长期埋地或者在潮湿环境中使用也不会出现锈蚀问题。建模过程中需要重点关注几个配合尺寸的公差控制：阀盖与阀体的结合面平面度需要控制在合理范围内，否则螺栓锁紧后会出现局部密封不严的问题；阀芯与阀腔的配合间隙需要兼顾密封性能和旋转操作的顺畅度，间隙过大会出现内漏，间隙过小则会导致旋转操作卡涩；三个承插接口的内径尺寸需要匹配对应规格PVC管材的外径公差，保证粘接时的间隙均匀，避免出现粘接不牢或者插装不到位的问题。
