带扳把式手动泄压结构的T&P压力释放阀

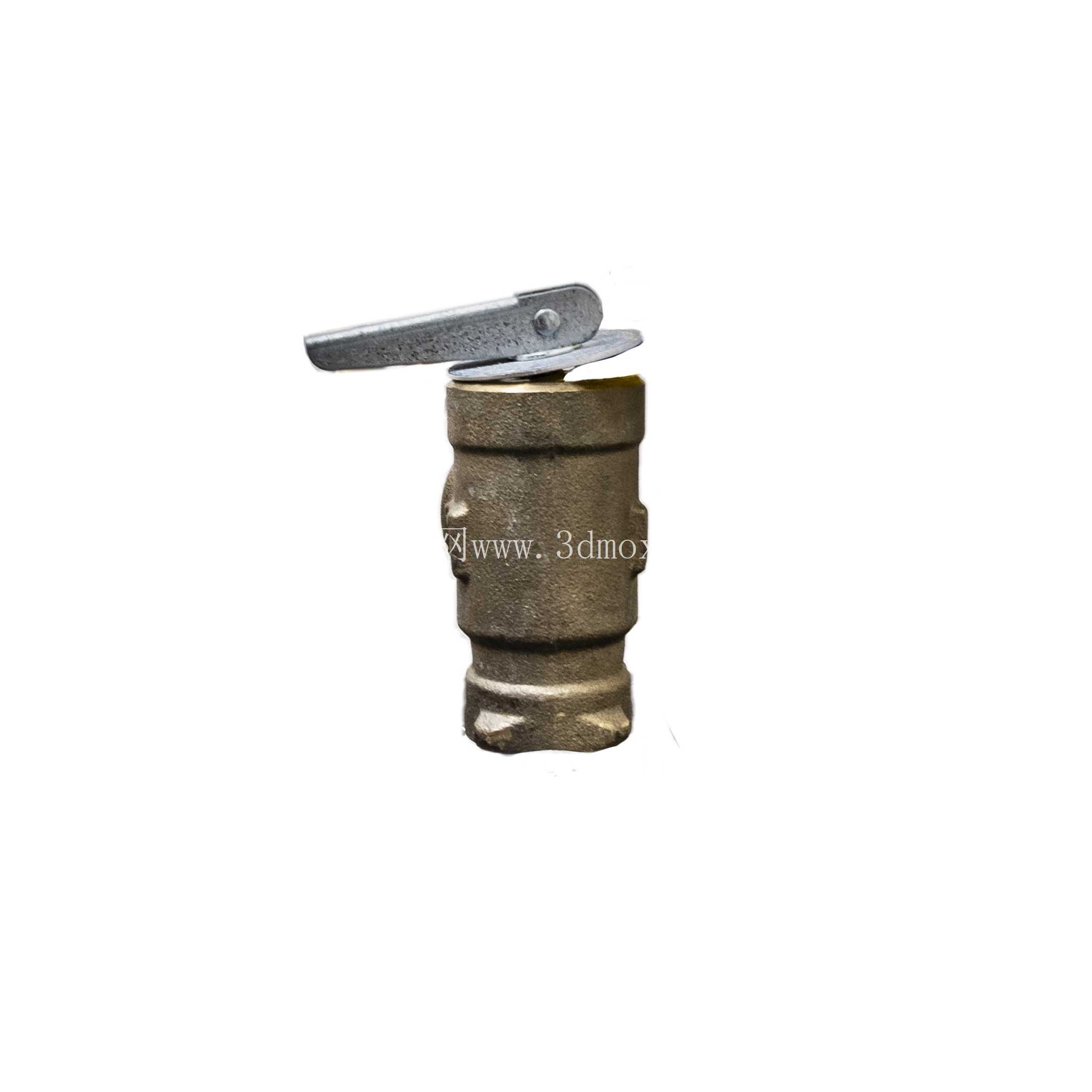

在民用承压储水设备、小型工业闭式循环管路、暖通供热末端的系统设计中，压力释放类部件是保障系统运行安全的核心元件，这类部件的作用并非参与常规介质输送的通断控制，而是在系统内部压力超过安全阈值时，快速泄放部分带压介质，避免罐体、管路因超压出现胀裂、密封失效甚至爆管风险。这款带手动扳把结构的T&P压力释放阀，在常规自动泄压的基础上集成了手动强制泄压功能，既可以在压力超限时自动起跳泄压，也能在设备检修、手动排压、定期功能校验时，通过顶部的扳把结构手动开启泄压通道，无需借助额外工具即可完成操作，大幅降低了日常运维的操作门槛。

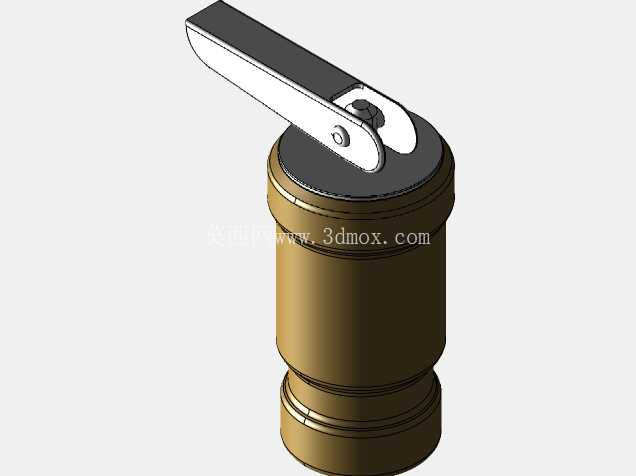

从结构设计逻辑来看，阀体主体采用阶梯式圆柱外形，下部为外螺纹连接段，加工有标准管螺纹牙型，可直接拧入储水设备的预设安装接口或管路三通的内螺纹端口，安装时无需额外定制转接法兰，适配多数民用承压设备的通用安装接口尺寸。中部为阀体的容腔结构，内部集成了压力感应弹簧、密封阀芯组件，弹簧的预紧力根据预设泄压阈值校准，当介质压力作用在阀芯端面上的力超过弹簧预紧力时，阀芯被顶开，介质顺着阀体与阀芯的间隙从泄压口排出，当系统压力回落至安全值后，弹簧推动阀芯复位，重新实现密封，避免介质持续泄漏。顶部的扳把结构通过销轴与阀杆连接，扳动扳把时会通过杠杆结构直接顶开阀芯，强制打开泄压通道，扳把的长度经过力矩匹配，操作人员仅需施加很小的力即可完成手动泄压操作，扳把表面做了平面防滑处理，即使手上沾有水渍也不易打滑。

在实际应用场景中，这类阀门最常见的安装位置是电热水器、承压式太阳能水箱、小型闭式供暖锅炉的侧壁上部，安装时需要保证泄压口的朝向避开人员操作通道，避免泄压时喷出的高温介质烫伤操作人员，同时泄压口需要配套导流管将泄放的介质引至排水位置，避免介质喷溅造成周边设备受潮、地面湿滑。设计建模时需要重点关注几个核心边界：一是下部连接螺纹的同轴度，必须保证螺纹轴线与阀体主体轴线重合，否则安装时会出现螺纹偏斜，导致密封不严甚至螺纹滑牙；二是扳把的转动行程，需要保证扳把扳动到最大角度时，阀芯的开启高度足够满足泄压流量要求，同时不会出现扳把与阀体顶部结构的运动干涉；三是密封面的配合精度，阀芯与阀座的密封面需要做贴合度处理，保证正常压力下无渗漏，同时泄压复位后能快速重新密封。

很多刚接触这类部件设计的工程师容易忽略手动扳把的结构强度问题，扳把作为手动操作的受力部件，其根部与销轴配合的位置是应力集中区，如果建模时没有做合理的圆角过渡，实际使用中反复扳动很容易出现扳把断裂的问题，因此在结构设计时，扳把根部需要做加厚处理，销轴孔的位置需要增加局部加强筋，同时要考虑扳把在非操作状态下的定位，避免因管路振动导致扳把自行转动、误触发泄压。另外阀体下部的密封台阶位置，需要预留安装密封垫片的空间，台阶的高度要与标准密封垫片的厚度匹配，保证安装拧紧后垫片的压缩量在合理范围内，既不会因为压缩量不足导致密封失效，也不会因为压缩量过大导致垫片被压溃。

从外形布局来看，这款阀门的整体结构非常紧凑，没有多余的外凸结构，安装后占用的径向空间很小，适合在安装空间局促的小型储水设备上使用，阀体外部的环形凹槽一方面是加工时的工艺退刀槽，另一方面也可以作为安装时扳手的夹持位，方便安装时用管钳或活动扳手夹紧阀体拧紧螺纹，避免夹持顶部结构导致扳把、阀杆部件受力变形。需要注意的是，建模时标注的尺寸为结构参考尺寸，实际加工生产时需要根据对应的应用场景调整弹簧预紧力、连接螺纹规格、泄压口通径等参数，匹配不同系统的压力等级、介质流量要求，比如用于高温热水系统的版本需要选用耐温的密封材料，用于普通冷水系统的版本可以选用常规的密封材质，不同工况下的零件细节会有差异，但核心的泄压结构、手动操作逻辑是通用的。
