SMC薄型单作用气缸活塞组件结构设计

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1205421
  • SMC薄型单作用气缸活塞组件结构设计

在轻工装配、汽车零部件冲压工位的辅助气动回路里,这类薄型单作用活塞的应用占比不低,尤其是在夹具夹紧、短行程顶料这类不需要双向出力的工位,单作用结构靠弹簧复位的特性能省去一路排气控制,简化气路布局的同时也降低了阀件成本。很多做非标自动化的结构工程师在选型薄型气缸的时候,往往只关注缸径行程和安装距,忽略活塞本身的密封槽设计、导向段长度,最后装到设备上跑不了几个月就出现内泄、活塞杆偏磨的问题,拆解之后才发现是活塞和缸筒的配合间隙留得不合理,或者是复位弹簧的预压行程和活塞的运动行程不匹配。

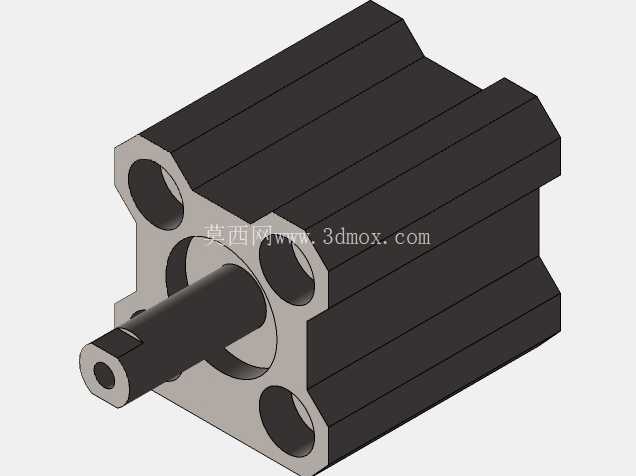

从这个活塞组件的结构来看,整体采用方形缸体的一体化设计,四个角的通孔是穿装拉杆的位置,这种布局相比圆形缸筒的薄型缸,安装的时候不需要额外做防转定位,直接靠四个安装孔就能锁定缸体的周向位置,适合在安装空间局促、没法额外加防转销的工位使用。前端的活塞杆伸出段做了扁位结构,这个细节是很多新手建模的时候容易漏掉的——单作用气缸很多时候是用来推压带定位缺口的工件,活塞杆端部的扁位可以和工件的缺口配合,避免活塞杆伸出的时候跟着转动,保证顶推位置的重复精度。活塞杆中心的小孔是气路连通孔?不对,仔细看结构,这个孔是用来装前端缓冲垫的定位孔?不对,单作用薄型缸的进气口一般在缸体后端,活塞靠后端进气推动活塞杆伸出,前端的弹簧腔是和大气连通的,活塞杆中心的孔其实是工艺孔,是加工活塞杆外圆的时候打顶尖孔之后保留的结构,同时也可以作为弹簧腔的呼吸孔,避免活塞运动的时候弹簧腔形成密闭气腔产生阻尼。

设计这类活塞的时候,首先要算清楚活塞的有效出力面积,1.0MPa的工作压力下,CQ2B12-5S这个规格的活塞直径是12mm,去掉活塞杆的横截面积,实际伸出出力大概在80N左右,足够应付冲压线上的料片预定位、夹具的辅助压紧这类轻负载工况。活塞上的密封槽宽度要和选用的O型圈线径匹配,一般动密封的压缩量留15%-20%就够,压缩量太大的话活塞运动阻力会陡增,甚至会出现活塞杆爬行的问题,压缩量太小又会在0.1MPa的低压下出现内泄,没法稳定保压。导向段的长度一般要做到活塞直径的0.6倍以上,这个模型里的活塞导向段长度大概是8mm,刚好满足短行程5mm的使用需求,不会因为导向太短出现活塞偏磨缸筒的问题。

安装边界上,这个薄型活塞对应的缸体整体外形是方形,边长比缸径大10mm左右,四个安装孔的中心距是标准的CQ2系列安装尺寸,不管是从正面通孔穿螺栓安装,还是从背面攻牙装螺丝,都能和市面上标准的薄型气缸安装位互换,不需要重新设计安装板。活塞杆的伸出长度是5mm,设计安装板的时候要注意在活塞杆伸出方向留至少8mm的安全间隙,避免活塞满行程伸出的时候撞到安装板上的硬限位。另外要注意,单作用活塞的复位弹簧是装在活塞杆侧的腔体内,建模的时候要给弹簧留够压缩后的容纳空间,弹簧的并紧长度不能大于活塞退回到位时的腔体长度,不然弹簧压并之后活塞没法回到初始位置,长期使用还会把弹簧压疲劳失效。

很多工程师在复刻这类标准气缸活塞的时候,容易忽略活塞端面的缓冲结构,这个模型里活塞的前后端面都留了0.5mm深的缓冲垫安装槽,装聚氨酯缓冲垫之后,活塞运动到行程端点的时候不会直接和缸盖、缸底硬碰撞,能大幅降低气缸动作的噪音,也能减少冲击带来的连接螺栓松动问题。另外,活塞和活塞杆的连接采用的是滚压铆接结构,不是螺纹连接,这种结构在小直径薄型缸里很常见,因为缸径太小,攻螺纹的话螺纹牙数太少,承受冲击负载的时候容易滑牙,滚压铆接的结构能让活塞和活塞杆成为一个整体,抗冲击能力更强,也省去了螺纹防松的零件。

在实际设备维护的时候,这类活塞最常见的故障是密封件磨损导致的出力不足,拆解的时候要注意检查活塞导向面有没有拉伤,如果缸筒内壁有划痕,哪怕换了新的密封件也还是会漏气,这时候就要检查是不是安装的时候活塞杆承受了径向负载,导致活塞偏磨。设计选型的时候,如果工位上有侧向力,就不能直接用这种标准薄型缸,要在前端加导向机构,不然活塞的使用寿命会大幅缩短。另外,单作用气缸的弹簧是有寿命的,一般在满行程动作500万次之后弹簧力会衰减,这时候活塞的复位速度会变慢,甚至会出现卡滞,设计设备的时候要把这个寿命周期算到维护计划里,避免因为气缸复位不到位出现设备撞机的问题。
