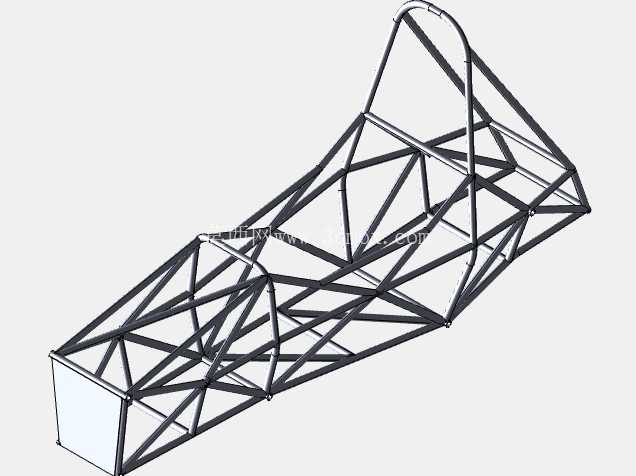

学生方程式赛车钢管桁架承载车架结构

该空间桁架式车架是学生方程式赛车的核心承载基体，所有赛车子系统都需要依托该结构完成安装定位，包括动力总成、悬架上下摆臂、转向机构、制动管路、座椅及安全约束系统、散热模块、燃油供给单元、电控线束等部件，都需要在车架对应位置预留安装点位与连接接口，是整车性能实现的基础结构载体。在赛事实际应用场景中，这类车架需要同时满足赛道竞速工况下的动态载荷承载要求与赛事安全规则的强制约束，既要承受加减速、高速过弯、颠簸路面冲击带来的多向交变载荷，也要在碰撞、侧翻等极端工况下为车手提供足够的生存空间，避免结构侵入座舱造成人员伤害。

从结构设计思路来看，该桁架结构优先围绕扭转刚度指标做拓扑优化，区别于普通民用车辆的承载式车身结构，钢管桁架车架通过不同管径、壁厚的合金钢管的空间排布，将每一段管材都作为受力杆件参与载荷传递，避免出现冗余的非受力结构件，在尽可能降低整备质量的前提下，实现足够的结构刚性。设计过程中首先需要确定座舱的核心边界尺寸，严格匹配车手的坐姿人机工程要求，预留出方向盘操作、踏板踩踏、头盔佩戴后的头部安全间隙，确保车手在佩戴全套赛车装备的情况下，不会与车架结构发生运动干涉，同时满足赛事规则中关于座舱开口尺寸、防滚环截面参数、侧面防撞结构高度的强制要求。

在载荷分配逻辑上，该结构将前后悬架的硬点位置作为主要载荷输入点，通过多组斜向支撑管材将悬架传递的路面冲击、轮胎抓地力产生的力矩分散传递到整个桁架结构上，避免局部应力集中导致的管材开裂或连接失效。前部结构预留出前悬安装点、前防撞结构连接位与散热模块的安装空间，后部结构围绕动力总成的安装尺寸做适配，预留出发动机、传动系统的维护操作空间，同时匹配后悬的硬点坐标，保证整车的轴荷分配符合设计预期。侧面的防撞桁架采用交叉斜撑结构，在侧碰发生时可以通过管材的塑性变形吸收冲击能量，同时避免结构向座舱内部溃缩。顶部的主防滚环与前防滚环通过斜向支撑管连接，形成稳定的上部防护结构，在车辆发生侧翻时可以承受整车的冲击载荷，保证座舱的完整性。

从安装边界来看，所有悬架安装硬点的坐标精度直接影响整车的四轮定位参数，设计时需要严格控制硬点位置的同轴度与位置度公差，避免后期装配出现应力装配的问题，导致车架在使用过程中出现早期疲劳损坏。管材之间的连接节点采用相贯线切割后焊接的方式，保证每一段管材都能实现轴心传力，避免节点处出现偏心载荷，降低连接部位的应力集中系数。整个车架的下部结构预留了电池、油泵等低压部件的安装位，同时预留了线束、管路的固定卡扣安装点，避免管线在车辆行驶过程中出现晃动磨损。座舱内部的座椅安装位需要匹配座椅的安装滑轨尺寸，保证座椅可以根据不同车手的身高做前后调节，同时安全带的安装锚点直接与主承力管材连接，保证碰撞时安全带的固定强度满足要求。

在实际使用过程中，这类桁架结构的扭转刚度直接影响赛车的操控响应速度，足够的刚性可以让悬架的调校参数更稳定，避免车架变形导致的四轮定位参数动态变化，让轮胎可以始终保持与地面的最佳接触角度，提升弯道中的抓地力极限。同时轻量化的车架设计可以有效降低整车的簧上质量，提升车辆的加减速性能与转向灵活性，对于学生方程式赛事这类强调轻量化与动态性能的场景，车架的重量与刚性平衡是整车设计的核心指标之一。设计过程中还需要考虑不同部件的安装工艺性，比如动力总成的安装需要预留足够的装配操作空间，避免后期装配时出现工具无法操作的问题，所有需要后期维护的部件对应的车架位置都要预留操作开口，减少日常维护、故障排查时的拆装工作量。
