汽车暖通空调蒸发器入口分流分配结构

在汽车暖通空调系统的热交换回路里，入口分配部件的性能直接决定了蒸发器各流路的冷媒分配均匀度，最终影响整舱的温控精度与换热效率，这款多出口分配结构就是针对车用蒸发器的入口分流需求设计的核心管路部件。从实际装车场景来看，这类分配器安装在蒸发器芯体的冷媒入口端，上游连接膨胀阀出口的冷媒输送管，下游通过多根分支紫铜管对接蒸发器芯体的各层流道，承担着将经节流降压后的低温低压气液混合冷媒均匀分配到每一条换热流路的作用，一旦分配不均，就会出现部分流路冷媒过量结霜、部分流路冷媒不足换热失效的问题，直接导致空调出风温度不均、制冷量衰减，甚至引发蒸发器冰堵故障。

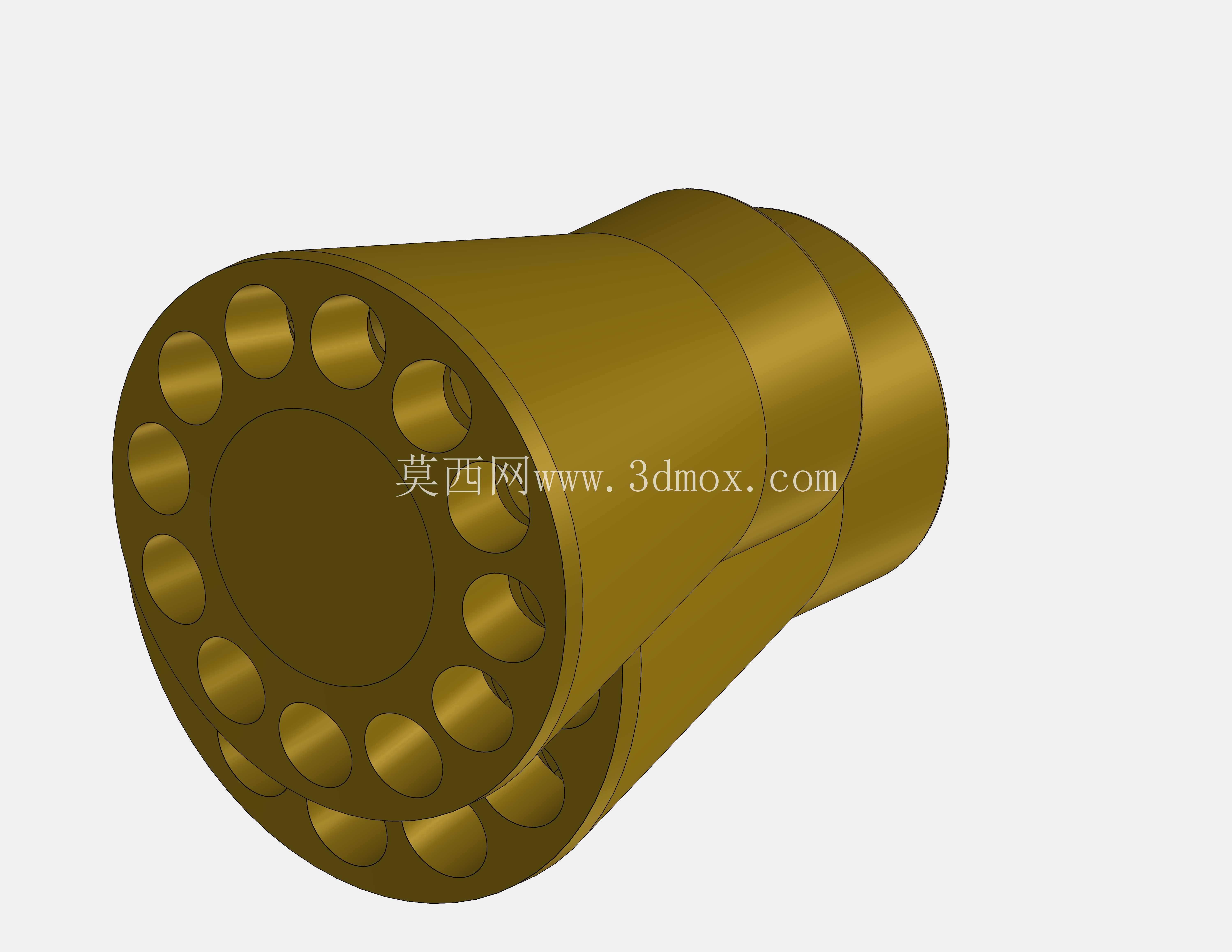

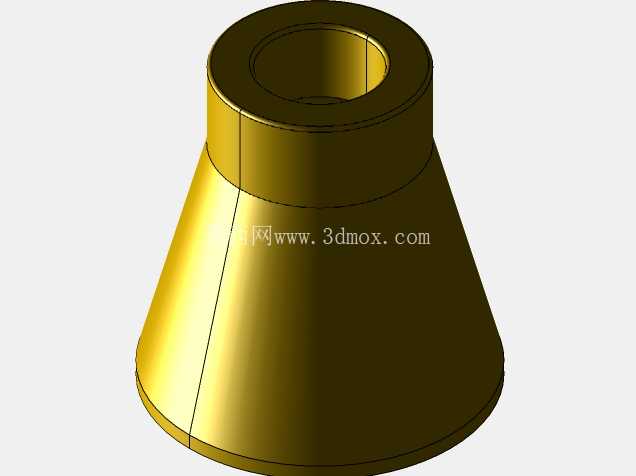

从结构设计逻辑来看，这款分配器采用单进水口加多出口的布局，进水口端做了扩径衔接结构，方便和上游主冷媒管做钎焊连接，衔接段的黄铜材质过渡段既保证了和紫铜管的焊接兼容性，也提升了入口段的结构强度，避免装车振动工况下出现焊口开裂泄漏。内部集成的节流孔并非统一孔径设计，而是根据各分支流路对应的蒸发器芯体位置、流路长度、换热负荷做了差异化的孔径匹配，靠近入口轴线位置的分支孔孔径略小，边缘位置的分支孔孔径稍大，抵消气液两相冷媒在腔体内流动时的离心力、密度差带来的分布偏差，保证每一路流出的冷媒气液比、流量偏差控制在工程允许范围内。

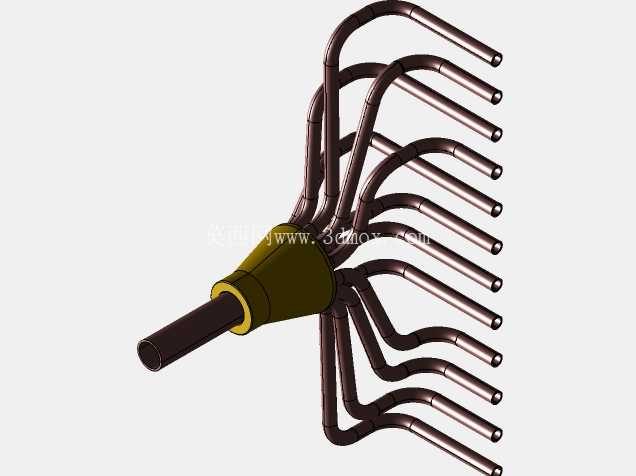

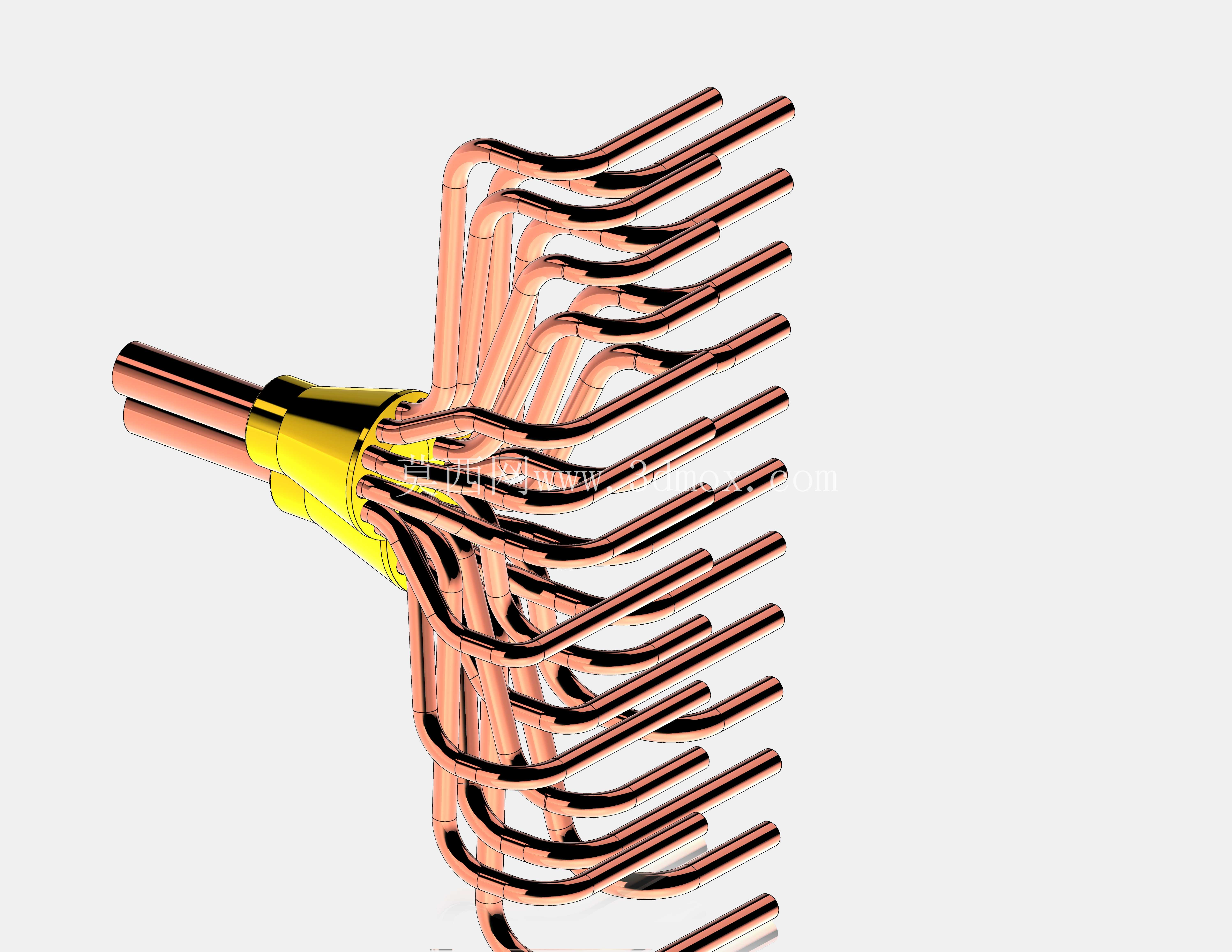

外形与安装边界方面，主入口管的外径匹配车用空调系统常用的冷媒主管规格，整体分支管路采用分层错位排布，每根出口铜管的弯折角度、伸出长度都对应蒸发器芯体的接口位置做了适配，安装时不需要额外对分支管做二次弯折调整，避免弯折导致的管内径变形、节流特性偏移。所有分支管的末端都做了平口处理，保证和蒸发器接口的钎焊焊缝均匀无虚焊，整体结构的外轮廓尺寸严格适配蒸发器入口侧的安装空间，不会和周边的空调壳体、鼓风机组件、车身安装支架产生运动干涉。

从实际使用的工况适配来看，这款分配器的紫铜管路材质兼顾了导热性与耐冷媒腐蚀性能，黄铜过渡段的硬度高于紫铜，在装配紧固时可以承受更大的夹紧力，不会出现管路变形压扁的问题。内部的节流孔和腔体做了顺滑过渡处理，没有尖锐的直角凸起，减少冷媒流动时的湍流噪声，这一点对乘用车舱内NVH性能控制尤为重要，避免空调工作时出现明显的冷媒流动异音。在结构建模过程中，每一根分支管的弯折半径都满足铜管加工的最小弯折半径要求，不会出现弯折处管壁过薄、加工开裂的问题，所有管路的走向都预留了足够的装配操作空间，方便生产线的钎焊工装定位夹持，也便于售后维修时的部件更换操作。
