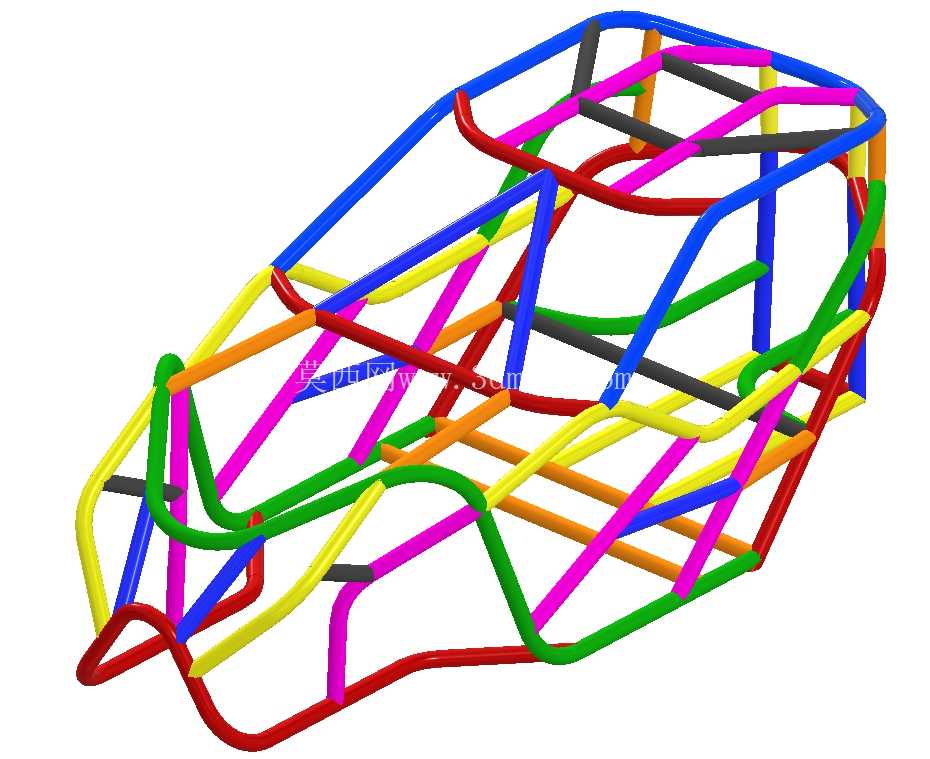

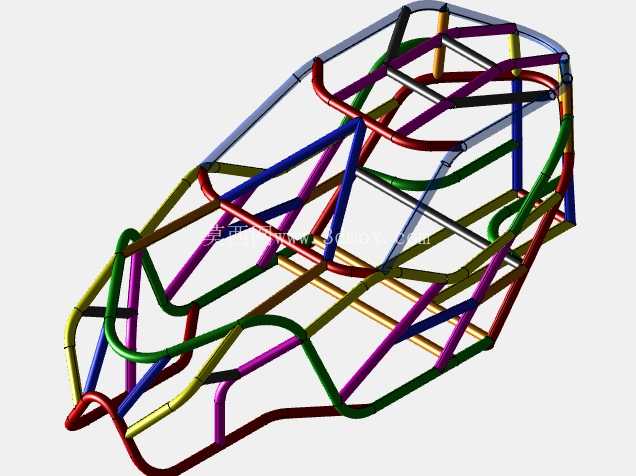

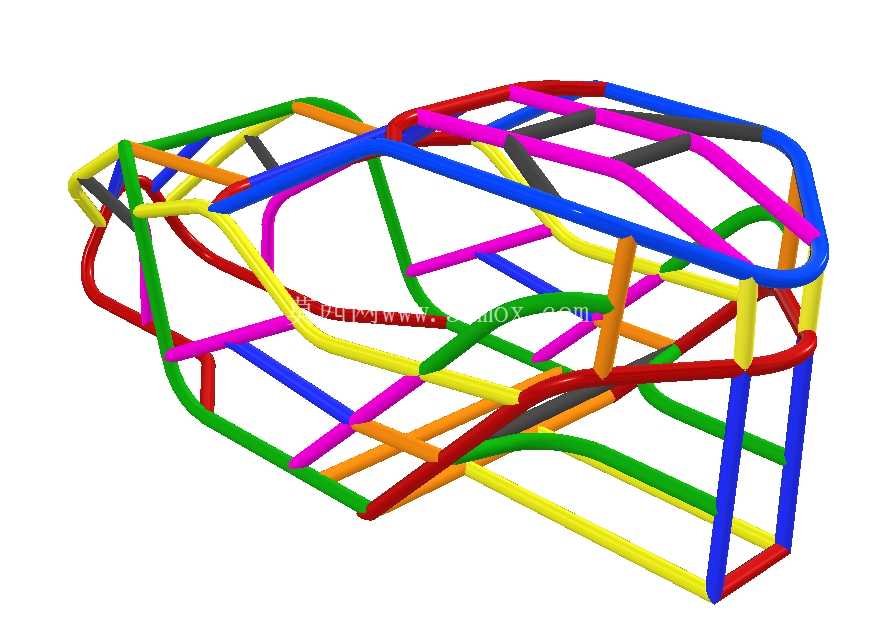

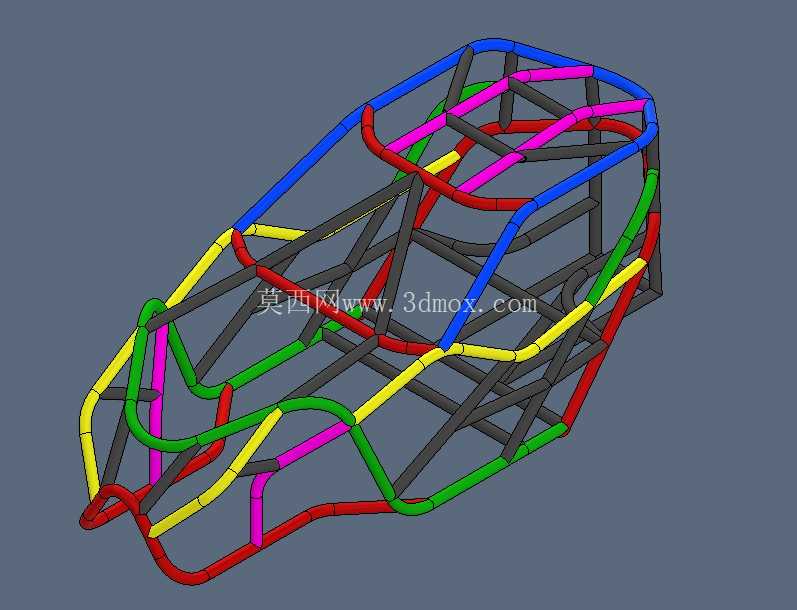

全地形钢管赛车车架空间管架结构设计

　　从结构布局来看，车架前部预留了足够的动力总成安装空间，可适配单缸卧式汽油机、小型电驱动总成等不同动力形式，前舱的管架结构同时承担前悬架安装点的承载功能，上下横臂的安装支座直接焊接在主管梁上，安装点的位置精度通过弯管工装与焊接夹具保证，避免焊接变形导致的悬架定位参数偏差。中部的乘员舱区域采用了环绕式防滚结构设计，顶部的环形管梁、侧面的交叉斜撑、底部的横向加强梁共同组成封闭的受力环，在车辆发生侧翻、正面碰撞时能通过管材的塑性变形吸收冲击能量，保证乘员的生存空间，舱内预留了座椅安装位、方向盘固定支架、操纵机构的走管空间，能适配不同体型的驾乘人员调整坐姿，同时满足安全带安装点的强度要求。这套空间管架式车架结构，主要面向非道路场景的越野类四轮载具开发，覆盖休闲娱乐卡丁车、沙漠穿越沙滩车、林道穿越全地形车、入门级越野赛车等多个应用场景，是整车所有系统的安装承载基体，承担着动力总成固定、悬架连接、乘员防护、外观覆盖件安装的核心作用。不同于承载式车身的冲压焊接结构，这类管架车架全部采用圆形金属管材通过弯管、相贯线切割后拼焊成型，在轻量化与结构刚性之间能取得更优的平衡，尤其适合小批量定制化的越野类载具生产，无需开制大型冲压模具，改型调整的灵活度更高，能根据不同的赛事规则、使用场景快速调整管材布局与管径参数。

　　车架后部的结构主要用于固定后悬架、传动系统与油箱/电池组，后悬的安装点同样采用双层管加强结构，承受越野工况下后轮传递的冲击载荷，尾部的管架延伸段可用于安装后防撞结构、尾灯支架与后置散热组件。设计过程中，管材的走向完全避让了转向机构的运动行程、悬架跳动的极限边界，避免出现运动干涉，所有管材的相贯线切口都采用三维放样匹配，保证焊接时的贴合面积，提升焊缝的连接强度。不同受力区域的管材规格做了差异化匹配，主承力环采用大管径厚壁管材，次要的连接支撑结构采用稍小规格的管材，在保证整体扭转刚度、弯曲强度满足越野工况大冲击载荷要求的前提下，尽可能降低车架的整体重量。

　　车架的底部设置了多道横向加强梁，既可以作为车身底板的安装基座，也能提升车架整体的抗扭性能，避免越野工况下车架出现过大的扭转变形，影响整车的操控稳定性。安装边界方面，车架前部的宽度控制在合理范围内，预留了前轮转向的最大转角空间，不会与轮胎、转向拉杆发生剐蹭；中部乘员舱的宽度满足双人并排乘坐的空间需求，侧面的管架位置预留了车门、侧护板的安装点位；后部的宽度匹配后悬架的轮距参数，后轮跳动时不会与车架结构发生干涉。车架的整体离地间隙根据越野场景的通过性要求设计，底部管梁的最低点满足非铺装路面、沙石路面、沙漠地形的通过需求，避免托底时直接撞击主承力结构。

　　这类管架结构的设计过程中，需要反复校核不同工况下的受力情况，包括飞跃落地时的垂直冲击、转向时的侧向载荷、制动时的纵向载荷，通过调整斜撑的布置位置优化力的传递路径，让每一段管材都能充分发挥材料的力学性能，避免出现局部应力集中导致的焊缝开裂、管材变形问题。对于小批量生产的场景，这类结构的加工门槛更低，只需要配套弯管设备、焊接工装即可完成生产，不需要大型的冲压设备与焊装线，非常适合定制化越野车辆、赛事参赛车辆的快速开发与迭代，同时也方便后期使用过程中的维修更换，出现局部管材变形时可以单独切割替换受损段，不需要整体更换车架，降低使用维护成本。
