奥迪TT225车型K04系列排气歧管连接法兰

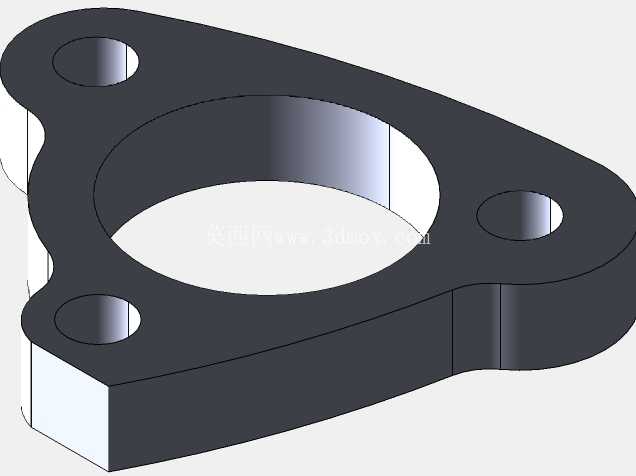

　　在民用性能车改装与原厂排气系统维护领域，排气歧管法兰是衔接排气歧管与涡轮增压器进气侧的核心承压密封部件，本次建模的法兰结构，针对奥迪TT225车型搭载的K04-022/023系列涡轮增压器匹配设计，同时可兼容同平台S3车型的对应安装位，解决改装或维修过程中法兰变形、密封失效导致的排气泄漏问题。从实际装车场景来看，该法兰长期处于发动机舱高温振动工况，紧邻排气歧管出口，工作环境温度跨度大，冷启动时与常温持平，全负荷工况下周边温度可突破七百摄氏度，同时需要承受发动机运转带来的持续高频振动，以及排气脉冲带来的周期性压力冲击，因此结构设计上首先要保证连接刚性与密封可靠性。该法兰采用三螺栓孔三角布局，区别于常规圆形法兰的四孔对称设计，这种非对称轮廓完全贴合K04系列涡轮的进气端安装面轮廓，三个安装孔分别对应涡轮壳体上的三个固定点位，孔位公差控制在±0.1mm范围内，保证安装时螺栓可顺利穿入，不会出现别劲导致的应力集中。中间的大直径通孔为排气流通通道，孔径尺寸与排气歧管出口、涡轮进气口内径完全匹配，避免出现台阶导致的排气紊流，减少排气阻力，保证涡轮建压效率。

　　法兰本体厚度经过实际工况验证，既不会因为过薄导致拧紧螺栓时法兰翘曲变形，也不会因为过厚增加不必要的重量、占用过多安装空间，安装面的平面度要求控制在0.05mm以内，配合金属密封垫片可以实现高温下的可靠密封，避免排气泄漏导致的动力损失、舱内异味甚至周边部件被高温气体烤损的问题。从设计思路上，建模过程完全逆向自原厂装车件的实际安装尺寸，首先提取涡轮端安装面的点位坐标，确定三个螺栓孔的相对位置与中心距，再根据排气通道的通径要求确定中心孔尺寸，外轮廓则根据周边部件的避让需求做了切边处理，避免安装时与周边的水管、线束支架产生干涉。不同于通用法兰的规则圆形轮廓，该法兰的外轮廓有两处圆弧切边，一处对应发动机缸体侧的凸起结构，另一处对应涡轮旁的管路走位空间，在保证结构强度的前提下尽可能缩小法兰的外廓尺寸，适配性能车发动机舱紧凑的布置空间。安装边界方面，三个螺栓孔的规格匹配原厂M8的排气固定螺栓，螺栓拧紧力矩按照原厂规范控制在22-25N·m，安装时需要按照对角顺序分次拧紧，避免法兰受力不均产生变形。

　　法兰两侧的密封面均为精加工平面，不需要额外加工密封槽，依靠金属多层垫片的形变实现密封，适配市面上常见的K04涡轮改装排气歧管，也可用于原厂排气歧管的法兰修复，当原厂法兰因为长期高温出现变形、锈蚀导致密封失效时，可直接替换该法兰，不需要更换整个排气歧管总成，降低维修与改装成本。在实际改装场景中，很多升级大流量排气歧管的案例都会重新匹配法兰结构，该模型的孔位数据完全贴合原厂涡轮安装位，可直接用于改装排气歧管的法兰端设计参考，减少反复测量匹配的工作量，避免因为孔位偏差导致的安装错位。结构上法兰边缘做了R2的圆角处理，避免锐边在安装过程中割伤维修人员，也减少应力集中点，防止长期振动下法兰从边角处产生裂纹。三个螺栓孔周边做了局部加厚的凸台结构，提升螺栓压紧位置的局部刚性，避免拧紧时螺栓孔周边被压溃变形，保证长期使用下的夹紧力稳定。不同于普通管路连接法兰，排气系统的法兰不需要承受过高的流体压力，但对热变形的耐受能力要求更高，因此建模时的壁厚设计充分考虑了高温下的热膨胀量，法兰的热膨胀系数与常见的铸铁排气歧管、铸钢涡轮壳体材料接近，避免冷热交替过程中因为膨胀量差异导致的密封垫片被剪切失效。

　　从三维建模的细节来看，所有安装孔的边缘都做了0.5mm的倒角，去除加工毛刺，也方便安装时对准螺栓与密封垫片，中心通孔的内壁粗糙度要求达到Ra6.3即可，不需要过高的加工精度，因为排气气流对内壁粗糙度的敏感度远低于进气侧，适当的粗糙度不会对排气效率产生可感知的影响。该法兰的适配场景不仅包含奥迪TT225的原厂维修，同平台搭载同款K04涡轮的车型也可通过验证孔位后通用，在性能改装领域，这类精准匹配的法兰模型可以大幅缩短改装部件的开发周期，不需要反复上车试装验证孔位，直接提取模型中的安装边界数据即可用于工装夹具设计与加工编程，无论是采用钢板激光切割后精加工，还是铸造成型后铣面，该模型的尺寸数据都可以直接作为加工基准，保证成品的安装适配性。
