在商用冷柜、小型工业冷水机组、户式中央空调末端这类制冷换热场景里,盘管式冷凝器一直是兼顾成本与换热效率的主流选择,这类部件的核心作用是把压缩机排出的高温高压气态制冷剂携带的热量,通过管壁传导到外侧流通的空气或者冷却介质中,让制冷剂完成相变冷凝为高压液体,为后续节流降压蒸发制冷环节提供基础条件。做这类盘管结构设计的时候,首先要匹配整机的制冷量需求,先确定单根换热管的通径,通径选小了会增大制冷剂流动阻力,抬升压缩机排气压力导致整机功耗上升,通径选大了则会让制冷剂在管内的流速过低,气液两相分层明显,反而降低换热系数,常规3-5匹制冷量的机型,适配的铜管通径多在9.52mm到12.7mm区间,壁厚控制在0.8-1mm,既可以承受2.5MPa以上的静态工作压力,也能在弯管加工时避免出现管壁褶皱、凹瘪的缺陷。

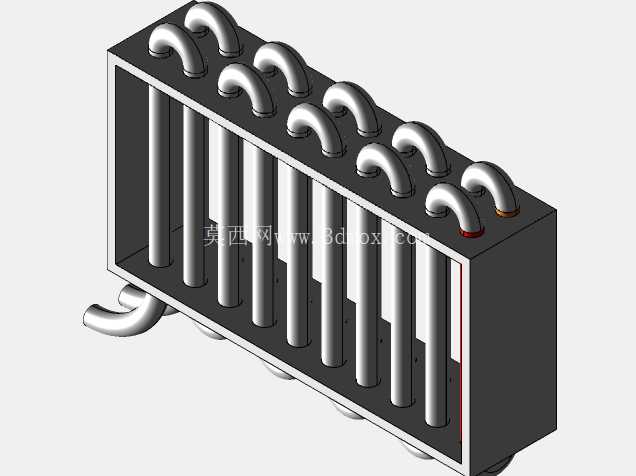

这款盘管采用了多排平行直管加端部U型弯串联的结构,直管段垂直排布,相邻直管的中心距控制在管径的2.2-2.5倍,这个间距是经过多轮流场仿真验证的,间距过小会让管间空气流通的阻力陡增,外侧如果搭配轴流风机的话,风阻过大会直接降低实际通风量,削弱空气侧换热能力;间距过大则会在有限的安装空间里压缩有效换热管长度,达不到设计需要的换热面积。端部的U型弯采用同管径管材一体弯制,弯管的弯曲半径取1.5倍管径,这个弯曲半径下弯管部位的管壁减薄率能控制在10%以内,不会出现应力集中导致的长期运行漏点,弯管和直管段采用硬钎焊连接,焊口位置做了圆滑过渡处理,避免制冷剂流动时在焊口位置形成涡流阻力。

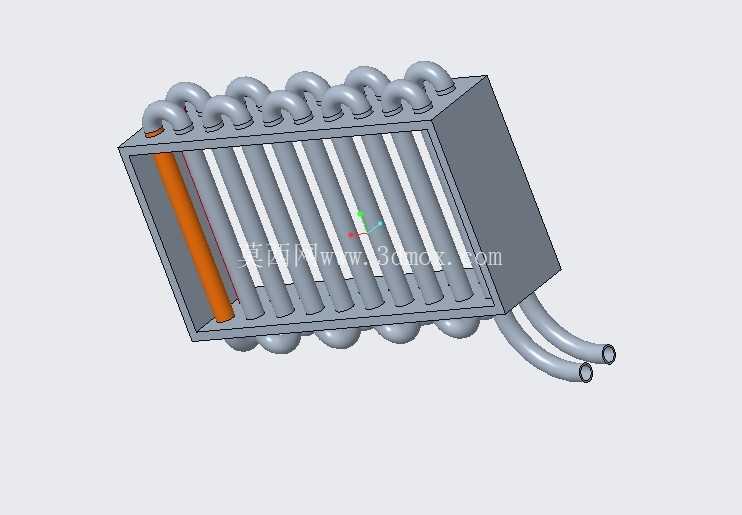

盘管的进出液管从结构侧下方引出,引出位置做了30度左右的倾斜角度,这个设计是为了方便冷凝后的液态制冷剂顺着管壁自然流向储液装置,避免管内残留液态制冷剂形成液封,影响系统的冷媒循环效率。整个盘管的支撑框架采用薄钢板折弯成型,框架上预留了和直管段匹配的定位孔,装配时每根直管都穿过定位孔做限位,避免设备运输或者运行振动时,管组出现移位、相互碰撞摩擦的问题,框架的侧边预留了两个对称的安装固定孔位,孔位的中心距和整机预留的安装支架尺寸完全匹配,安装时只需要穿入M6的固定螺栓即可完成固定,不需要额外做现场配钻调整。从安装边界来看,这类盘管的整体厚度控制在120mm以内,安装时需要在盘管的迎风侧预留至少150mm的进风空间,背风侧如果搭配风机的话,要预留出风机的安装厚度以及接线空间,整体占用的安装深度不超过300mm,非常适合嵌入到紧凑型的制冷机组壳体内部。设计时还要考虑管组的热胀冷缩余量,因为制冷系统启停过程中,盘管的温度会在常温到八十多摄氏度之间反复变化,直管段的长度如果超过800mm,就要在管组的一端预留1-2mm的伸缩间隙,避免长期热胀冷缩导致焊口位置出现疲劳泄漏。

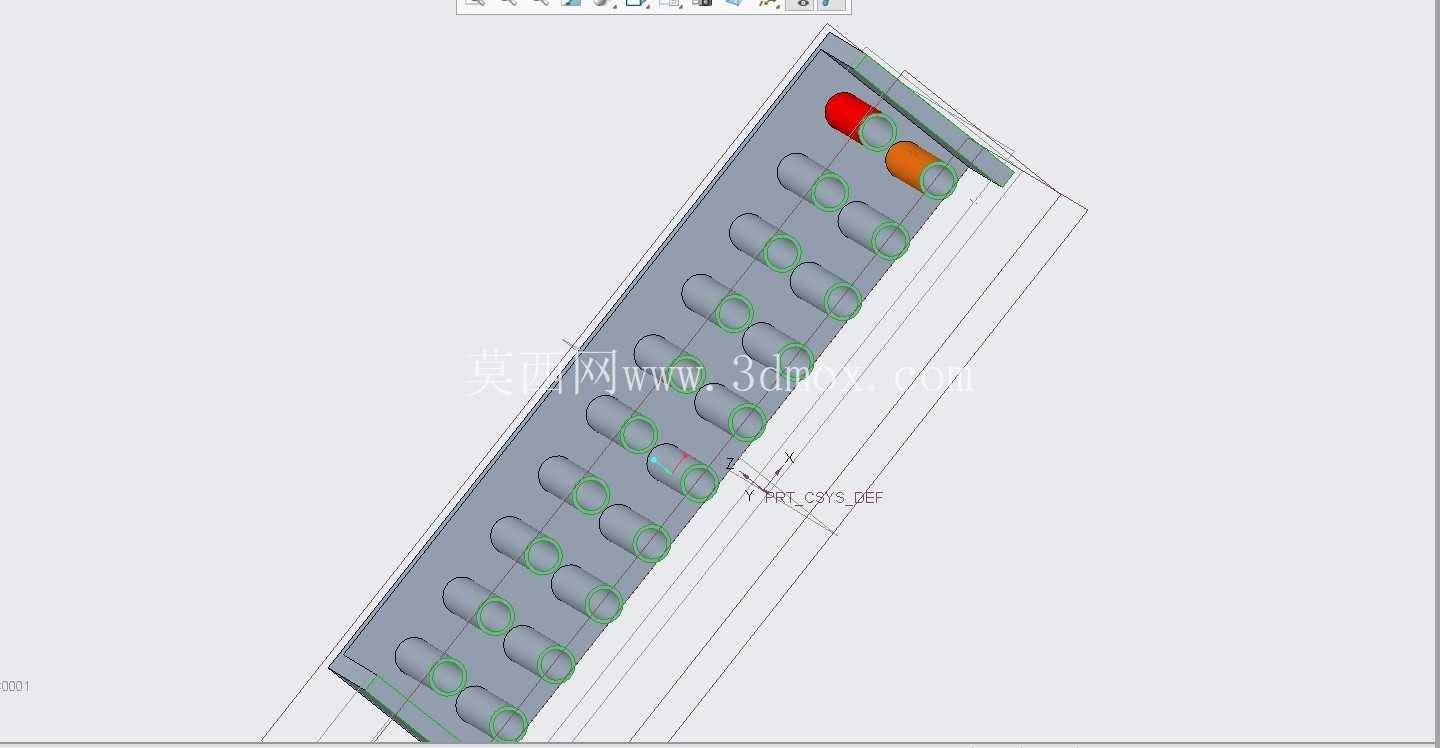

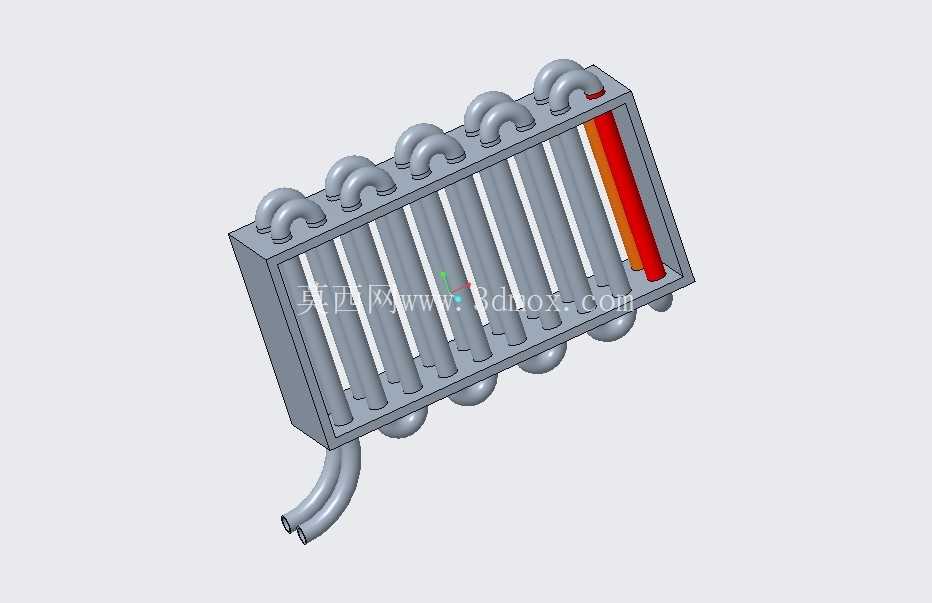

另外盘管最外侧的一根换热管做了表面显色处理,也就是模型里显示的红色管段,这个设计是为了生产装配和后期检修时,能快速识别制冷剂的进气端口,避免接管时接反进出口,导致冷凝后的液体无法顺利排出,造成系统高压故障。实际生产中,这类盘管在弯管、焊接完成后,都要做2.8MPa的气压保压测试,保压时间不低于24小时,压降控制在允许范围内才能进入下一道工序,之后还要做管内的清洁干燥处理,避免管内残留的水分、杂质在系统运行时造成冰堵或者脏堵,损坏压缩机或者节流部件。和翅片式冷凝器相比,这种无翅片的光管盘管结构,虽然单位体积的换热面积略小,但是抗积灰能力更强,在粉尘较多的餐饮后厨、工业车间等场景使用时,不需要频繁清理翅片缝隙里的积灰,长期运行的换热效率衰减更慢,维护成本更低,非常适合工况相对复杂、维护频次低的应用场景。
