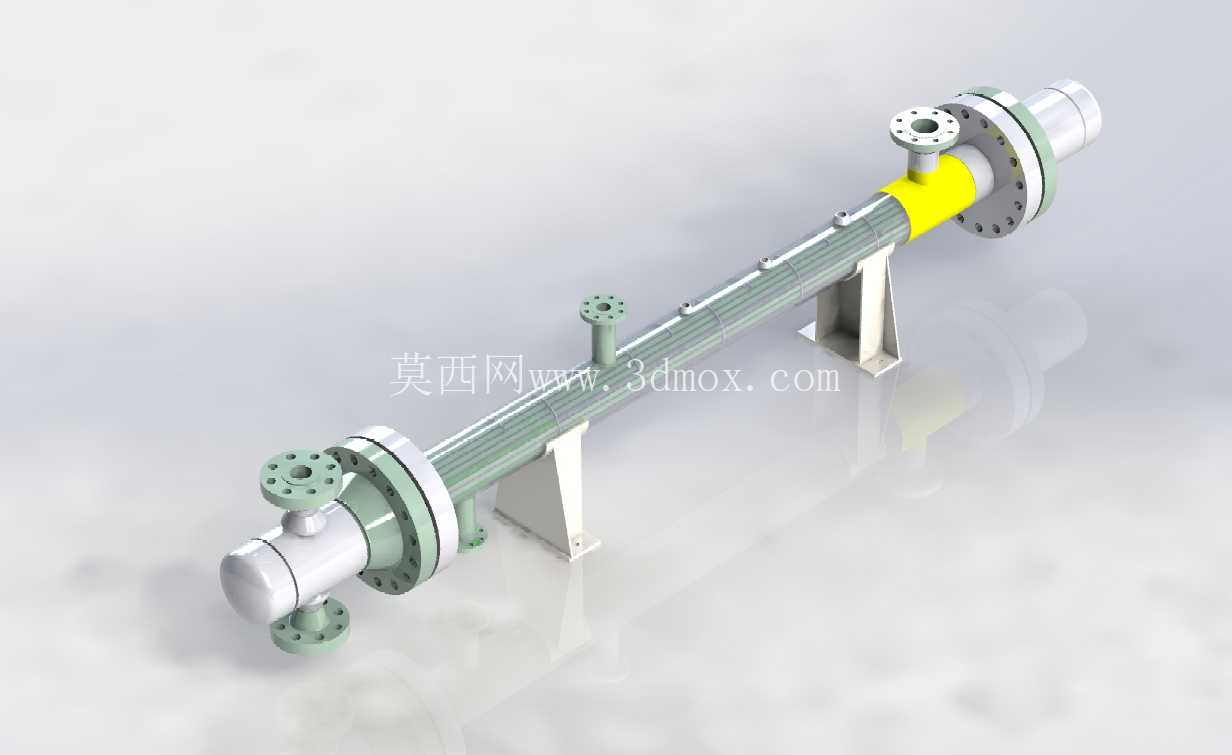

8英寸管壳式气体减压站换热设备

　　在天然气长输管线分输站、油田伴生气处理场站这类气体减压工况场景中，节流降压过程会产生显著的焦耳-汤姆逊效应，气体温度骤降极易引发管线冰堵、密封件脆裂、管材低温应力失效等问题，这款8英寸规格的管壳式换热设备，正是针对这类减压工况前置预热需求设计的核心换热单元。从结构设计逻辑来看，设备采用经典的固定管壳式结构布局，主体承压壳体采用长筒型卧式布置，相比立式结构能大幅降低场站垂直空间占用，同时适配管线水平走向的安装习惯，减少不必要的管线弯头阻力损失。

　　壳体两端采用标准法兰连接的管箱结构，管程侧可根据实际工况走热媒介质，无论是场站自用的导热油循环、高温热水还是低压蒸汽，都能通过管程与壳程的减压气体完成充分逆流换热，保证节流前气体温度维持在水露点以上，从根源上避免冰堵风险。设备上的接口布局完全贴合现场配管习惯，壳体顶部设置的大口径法兰接口为减压气体的主入口，对应位置的侧下方接口为气体出口，进出口的错位布置能延长气体在壳程的流道长度，避免气流短路直接穿过换热管束区域，提升整体换热效率；壳体上额外设置的多个小口径法兰接口，分别作为热媒的排气、排液以及温度、压力检测仪表的安装位，无需现场额外开孔焊接，降低现场安装的施工难度与承压风险。

　　支撑结构采用两个对称布置的鞍式支座，支座上的长圆孔设计能适配设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免壳体与管束因热应力产生变形泄漏，支座的安装孔距、高度都经过标准化核算，能直接匹配场站通用的设备基础预埋件尺寸，减少现场基础改造工作量。从建模细节来看，换热管束采用等间距正三角形排列，管板与管束的连接采用强度胀加密封焊的结构模拟，法兰连接处的螺栓孔数量、密封面形式都严格遵循对应压力等级的管法兰标准，设备外表面的接管补强、支座加强筋等细节都完整还原，能直接用于场站布置的三维碰撞检查、管线应力分析的前置建模参考。

　　在实际选型适配中，8英寸的公称通径能匹配每小时数千标方的气体处理量，完全覆盖中小型分输站、油田单井减压站的处理规模，设备的壳程设计压力、管程设计压力都留有足够的安全裕量，能适应工况波动下的压力冲击。设计过程中特意将所有易损的密封面位置都做了凸起保护结构的建模还原，避免安装过程中密封面磕碰造成泄漏，同时管束的抽芯空间也在模型中做了预留标识，方便后期运维检修时的管束抽出清洗，适配天然气介质中可能带有的少量杂质、凝液造成的管束结垢清洗需求。不同于通用型管壳换热器，这款设备针对气体减压的特定工况做了流道优化，壳程内部设置的折流板采用缺口上下错开的布置方式，既可以提升气体在壳程的湍流程度强化换热，又能避免折流板缺口处形成积液区，防止凝液积聚造成的管束局部腐蚀。设备整体的外形长度、直径都控制在公路运输的超限尺寸范围内，整体出厂无需现场拆分组装，能大幅缩短现场安装的施工周期，到场后仅需完成配管与支座固定即可投入使用。
