TEMA标准管壳式热交换器结构设计

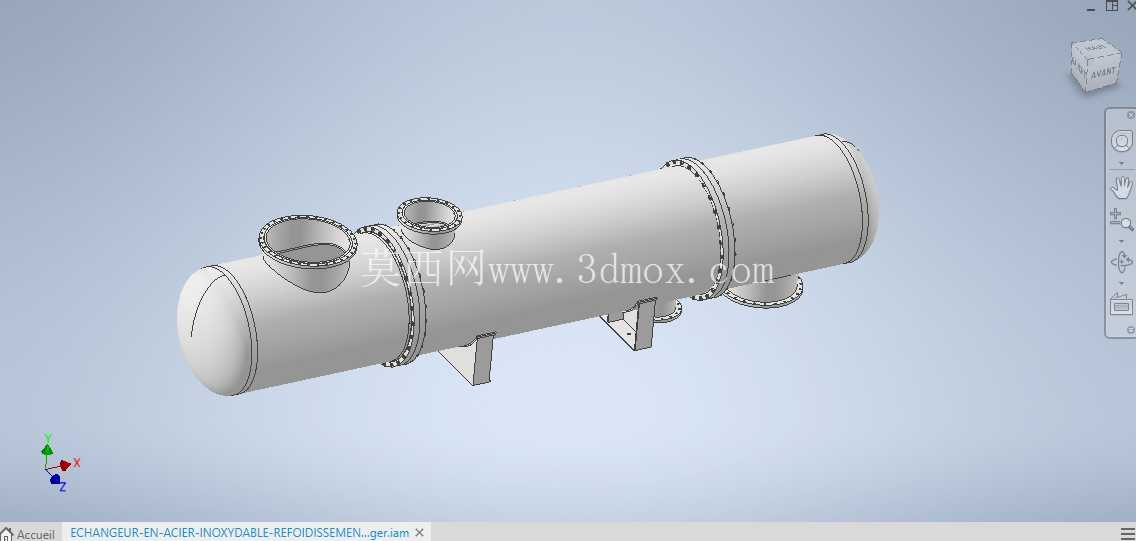

　　在石油炼化、化工生产、集中供热、电力电站等诸多工业场景中，管壳式热交换器是应用占比最高的间壁式换热设备，这类设备依靠封闭壳体内部的管束作为传热核心，实现两种不同温度流体之间的热量传递，既可以满足工艺介质的升温、降温需求，也能完成余热回收、蒸汽冷凝、液体蒸发等关键工艺环节，是流程工业中保障系统热平衡、提升能源利用率的核心通用设备。本次呈现的三维结构严格遵循TEMA标准设计逻辑，整体采用卧式单壳程结构，壳体两端配置标准椭圆封头，通过法兰结构实现封头与壳体的可拆卸连接，方便后期运维阶段对管束进行抽芯检查、清洗与更换。

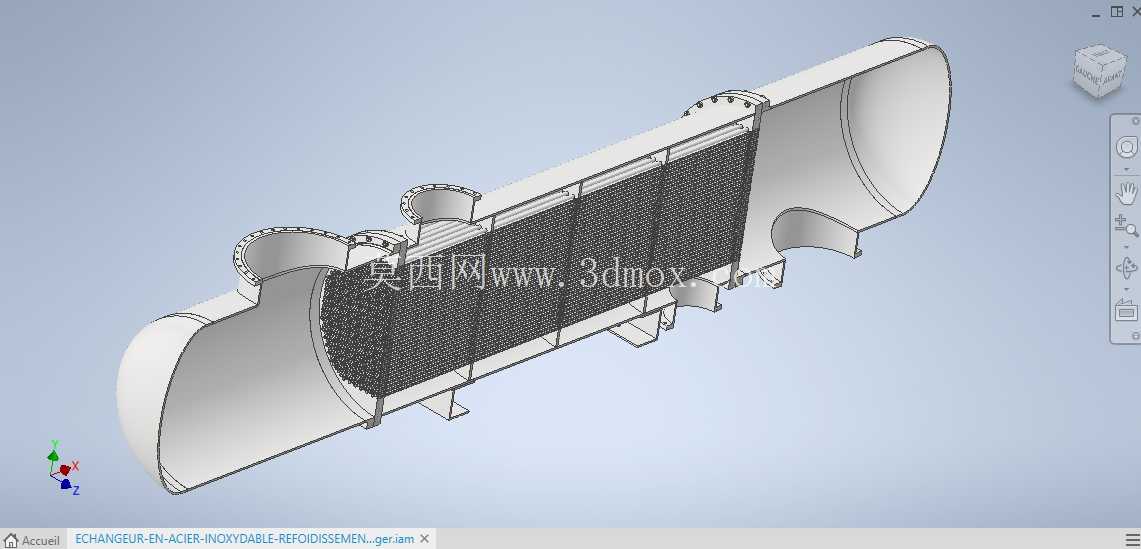

　　设备的核心传热区域为密集排布的换热管束，管束通过管板实现固定，壳程侧设置多组折流板，既可以对壳程内流动的介质形成导流作用，提升壳程介质的流速与湍流程度，强化整体传热效率，也能为细长的换热管提供径向支撑，避免介质流动诱发的管束振动，延长设备整体使用寿命。从安装边界来看，设备总长6084mm，壳体圆柱直径900mm，管束有效长度1100mm，壳体底部配置三个鞍式支座，支座的安装间距经过载荷核算，能够匹配设备满水运行状态下的承重需求，同时预留了热膨胀补偿的位移空间，避免设备运行过程中因热胀冷缩产生的结构应力损坏连接部位。

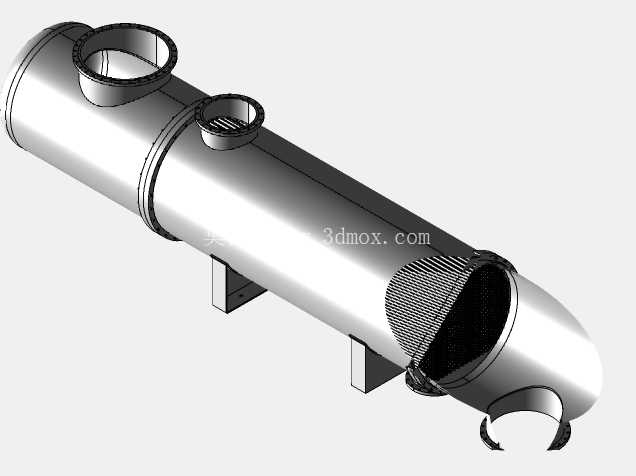

　　壳体上根据工艺接口需求设置了多组不同口径的接管，分别对应壳程介质的进出口、管程介质的进出口，接管位置的排布充分考虑了管道安装的操作空间，避免与周边管线、支吊架产生干涉。在建模过程中，所有法兰连接面的密封面形式、螺栓孔排布都遵循对应压力等级的标准规范，管板与换热管的连接区域做了细节还原，能够直观展示胀接加焊接的连接结构，折流板的切口方向、管孔间隙都符合常规工程设计的取值范围，既保证模型的结构完整性，也能为后续的工程出图、结构校核、流体仿真分析提供准确的几何参考。

　　对于从事换热设备设计的结构工程师而言，这类标准化的三维模型可以快速复用至同参数等级的项目设计中，减少重复建模的工作量，也能作为设备选型阶段的直观参考，帮助工艺人员快速确认设备的安装空间、接口位置是否匹配现场布局要求。不同于简化的示意模型，该模型还原了设备从支座、壳体、管束、管板、封头到接管法兰的全部结构细节，能够清晰展示管壳式热交换器的内部装配关系，帮助新入行的设计人员快速理解这类设备的结构组成与工作逻辑，在进行设备拆解、运维培训时也能作为直观的演示载体。需要注意的是，卧式安装的管壳式热交换器在布置时需要保证支座的水平度，其中一端支座需要设置滑动结构，抵消设备运行时的轴向热位移，接管位置的载荷需要经过管道应力校核，避免额外的外力传递到壳体上造成结构变形，壳程与管程的介质流向通常采用逆流布置，能够获得更高的对数平均温差，提升整体换热效率，这些工程设计要点在模型的结构排布上都有对应的体现，比如接管的位置设置、支座的结构形式，都贴合实际工程的应用需求。
