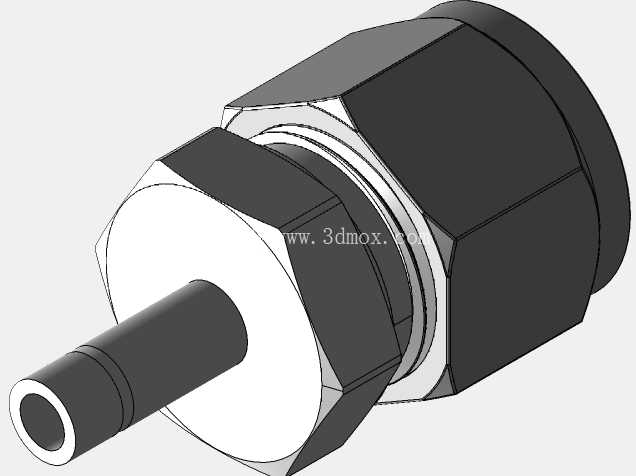

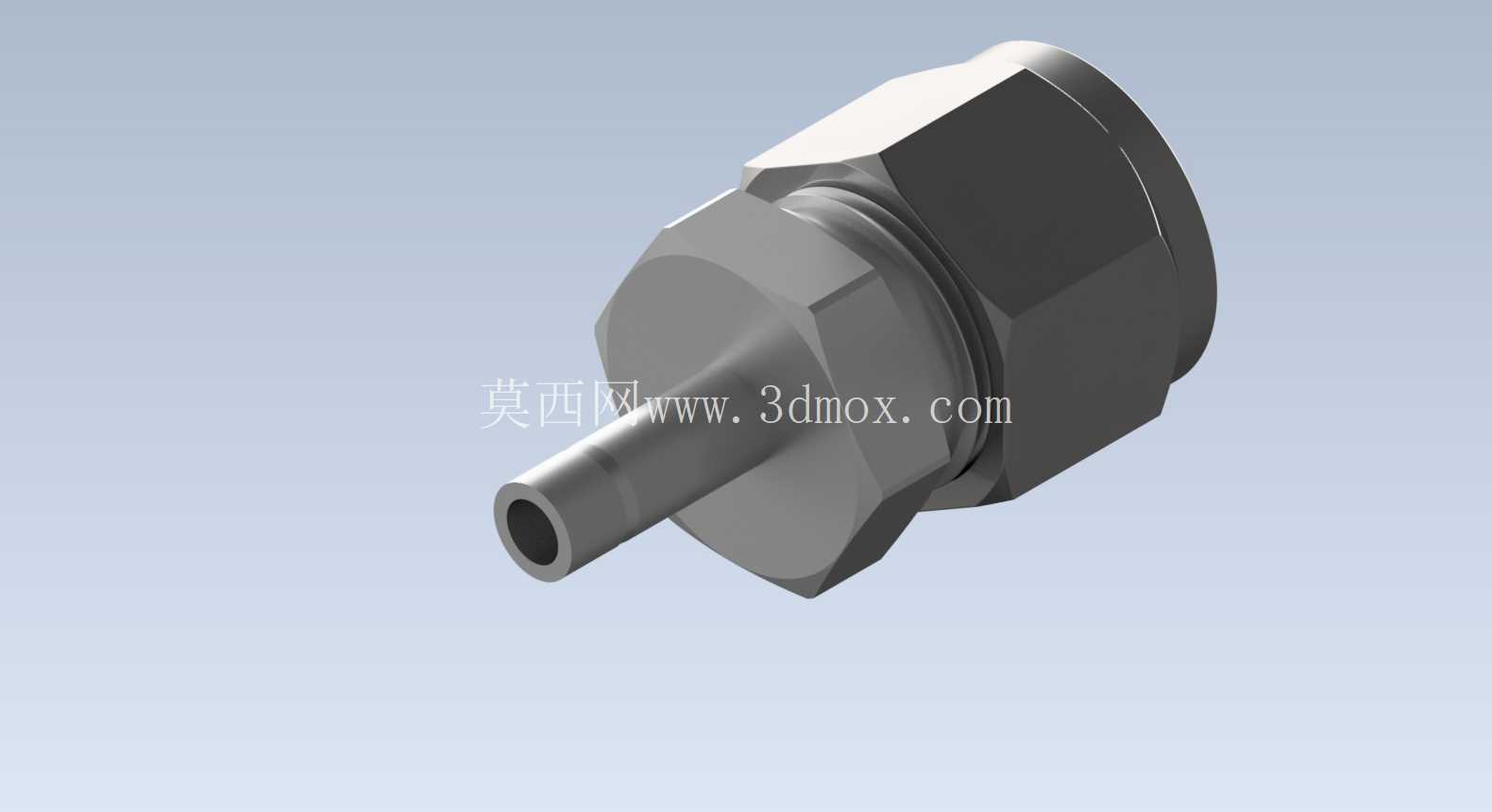

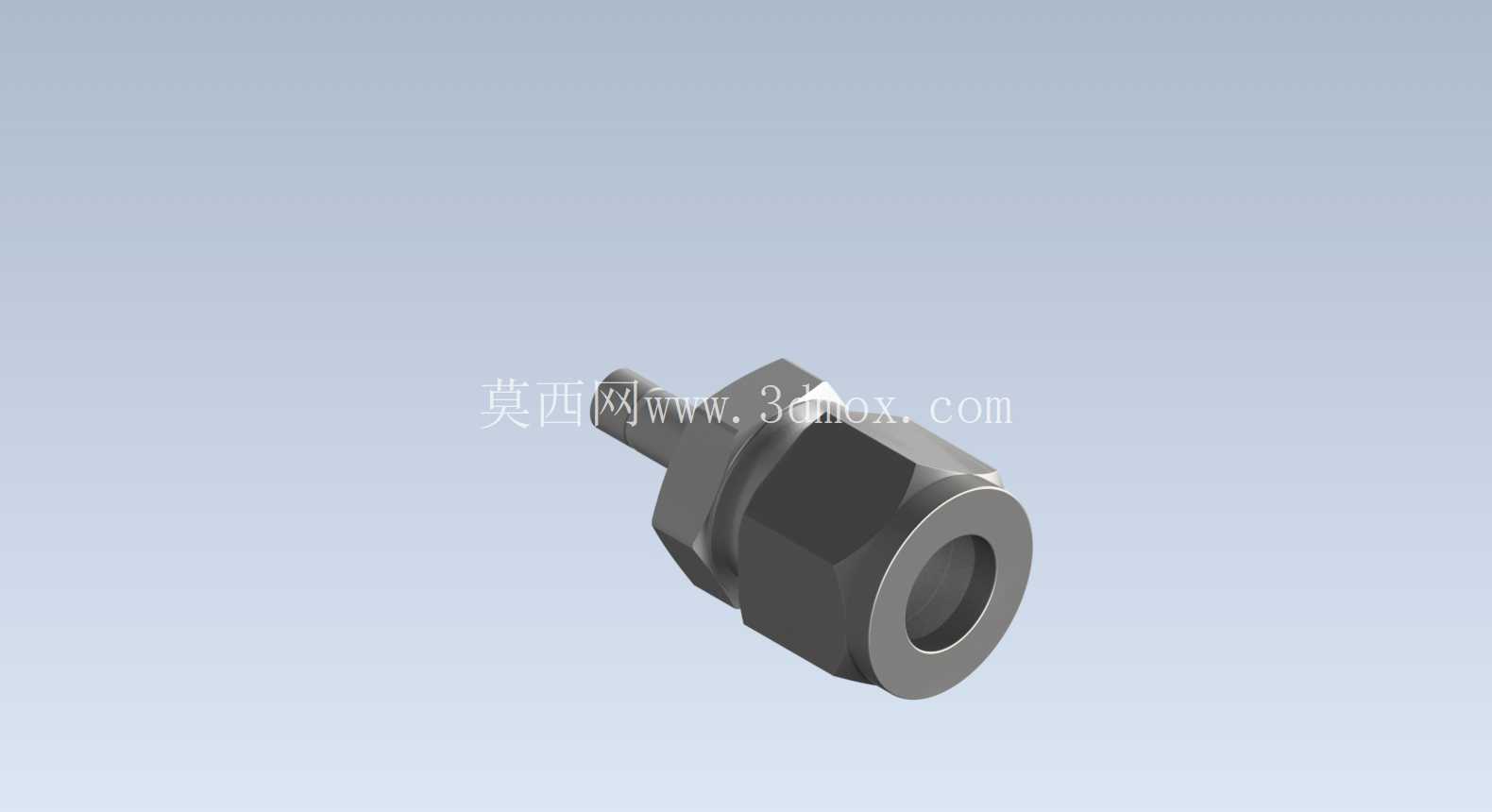

不锈钢Hy-Lok异径液压管接头结构

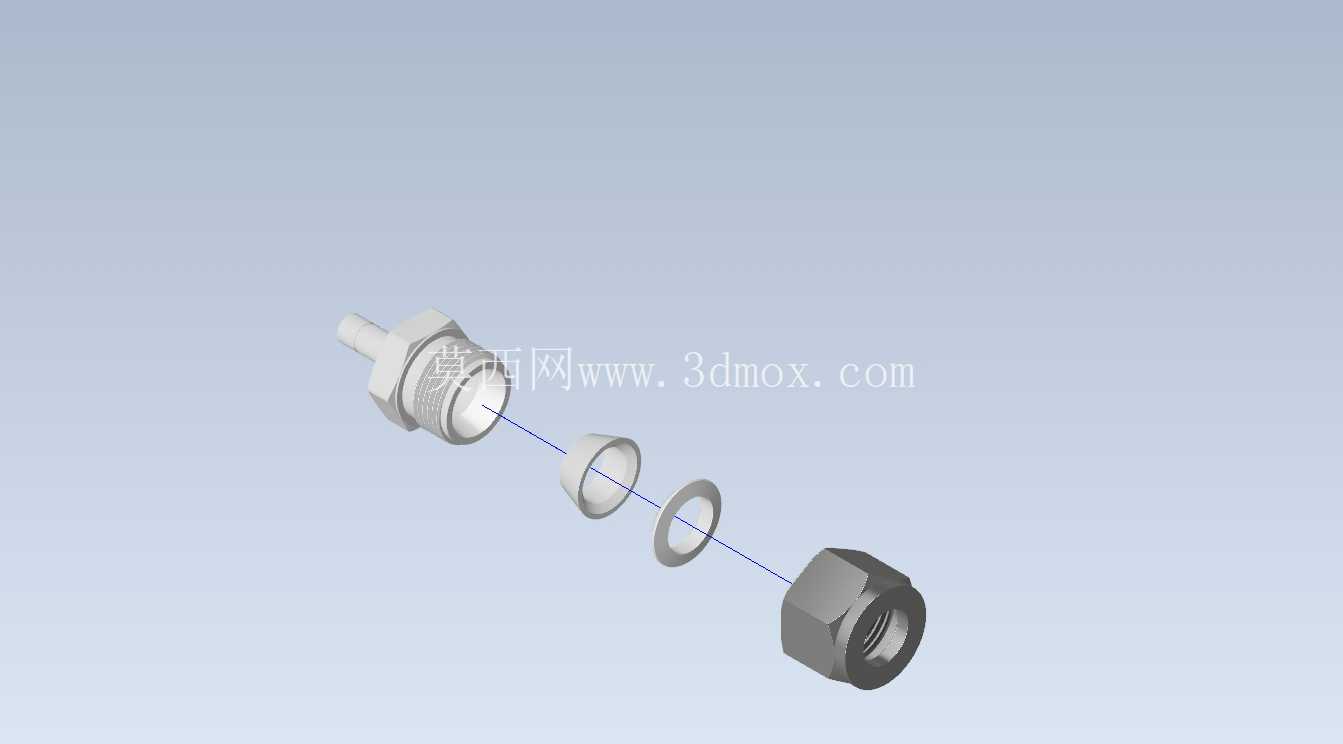

　　在液压、气动流体输送系统的管路布设环节，异径管接头是解决不同通径管路衔接问题的核心基础元件，本次涉及的这款不锈钢异径接头，主要适配12毫米外径硬管与1/4英寸规格管路的对接需求，属于Hy-Lok标准体系下的卡套式管接件，广泛应用在实验室气路、半导体特气输送、小型液压动力单元、化工分析仪器管路等对管路密封可靠性、介质兼容性有较高要求的场景中。从实际使用场景来看，这类接头常出现在需要变径转接的管路节点：比如大流量主管路分出小通径的仪表采样支路、不同标准管径的进口元件与国产管路对接、设备内部紧凑空间内的管路走向调整等工况，相比焊接式异径接头，它不需要现场施焊作业，安装拆卸效率更高，后期维护更换元件时无需破坏原有管路布局，也不会产生焊渣残留污染管路介质的问题，尤其适合洁净度要求较高的气液输送场景。从功能特性上看，这款接头采用不锈钢材质加工，具备优秀的抗腐蚀性能，能够适配大多数中性气体、弱腐蚀性液体介质的输送需求，卡套式的密封结构在正确安装的前提下，可以承受中高压工况下的介质压力，不会出现渗漏问题；接头一端为适配12毫米外径管的卡套连接端，内置卡套咬合结构，拧紧螺母时卡套会均匀切入管材外壁形成刚性密封，另一端为1/4英寸规格的外螺纹连接端，可以直接对接对应内螺纹的管路元件，不需要额外加装转接头，减少了管路节点的渗漏风险点。

　　从设计思路层面分析，这款接头的结构完全围绕管路连接的可靠性、安装便捷性展开：主体采用一体式锻压成型结构，没有拼接焊缝，避免了焊缝位置的应力集中与渗漏隐患；六角螺母的外形尺寸匹配标准扳手的操作空间，在紧凑的管路布局中也能顺利完成拧紧操作；内部流道采用平滑过渡设计，没有突兀的变径台阶，能够减少介质流经接头时的压力损失与湍流现象，降低管路振动与噪音的产生概率；卡套安装位置设置了定位止口，能够避免安装时卡套推入过深或者不到位的问题，降低现场安装的操作门槛，即使是经验不算特别丰富的管路装配人员，只要按照标准扭矩拧紧，就能达到可靠的密封效果。

　　关于外形尺寸与安装边界，这款接头的整体轴向长度控制在紧凑范围内，六角部位的对边尺寸符合标准紧固件的尺寸规范，安装时只需要预留对应扳手的操作空间即可，不需要额外扩大安装位；12毫米管端的插入深度有明确的设计限位，安装时只要将管材插到底再拧紧螺母，就能保证卡套的咬合位置准确；1/4英寸螺纹端的有效螺纹长度满足标准旋合深度要求，搭配对应规格的密封垫圈或者生料带使用时，不会出现螺纹旋合过浅导致的密封失效问题；接头整体的外圆没有突出的尖锐棱角，在密集排布的管路中不会刮蹭相邻的管路或者线缆，适合在设备内部狭小的布线空间内使用。

　　在实际选型应用中，这类异径接头需要匹配对应材质与硬度的管材使用，不锈钢接头适配不锈钢硬管时密封效果最佳，如果搭配 softer材质的管材，需要注意卡套切入深度的控制，避免切穿管壁；安装前需要保证管材切口平整、无毛刺，管口端面与管材轴线垂直，否则会影响卡套的密封均匀性；拧紧过程需要按照标准的操作流程，先预紧再旋转指定角度，不要过度拧紧导致螺母滑丝或者卡套变形失效。这类标准规格的管接头在三维建模过程中，需要重点还原卡套的咬合角度、螺纹的标准参数、六角部位的尺寸公差、内部流道的过渡曲面，保证模型导入管路装配体后，能够准确模拟实际安装的干涉情况，为管路布局设计提供准确的参考，避免现场安装时出现空间不足、接口对不上的问题。
