感应热处理执行组件结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1120057
  • 感应热处理执行组件结构设计
  • 感应热处理执行组件结构设计

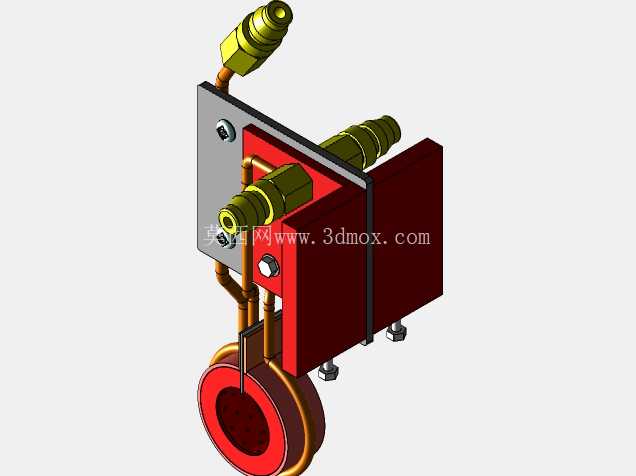

  在金属表面热处理加工场景中,这类感应执行组件是高频感应加热设备的终端作业单元,直接承担工件局部加热的能量输出与冷却介质输送功能,常见于轴类零件表面淬火、小尺寸金属工件局部退火、五金件钎焊预热等工序,区别于整体加热的炉窑设备,感应加热的非接触特性让它能精准控制加热区域范围,减少工件不必要的热变形。从结构布局来看,组件核心由感应线圈、安装固定支架、冷却介质管路、快插接头四个部分组成,底部的环形感应线圈是能量输出的核心,采用紫铜管弯制而成,工作时高频交变电流通过铜管在环形区域内产生交变磁场,穿过线圈中心的金属工件会在表层产生涡流快速升温,而铜管内部持续通入冷却介质,避免线圈自身因大电流发热出现过热损坏,这也是感应加热设备能长时间连续作业的关键设计。

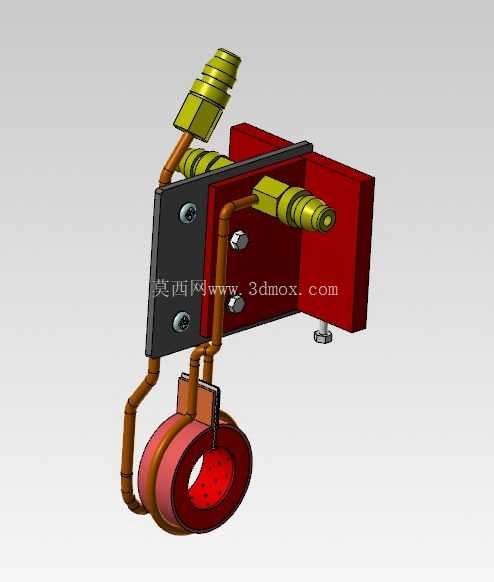

  安装支架采用分体式结构,一块L型金属安装板负责将整个组件固定在设备的进给滑台上,板上预留的螺栓孔可适配不同规格的安装工位,支架侧面的红色绝缘安装座用来固定感应线圈的引出端与管路接头,绝缘材质的选用可以避免高频电流出现旁路泄放,保证感应线圈的输出效率,同时也能隔绝线圈工作时的高温传导到设备安装面,保护周边的电气与结构部件。管路部分采用硬管弯折搭配快插接头的设计,三个快插接头分别对应冷却介质的进、出回路以及保护气通路,在部分需要隔绝氧化的热处理工序中,保护气通路会向加热区域输送惰性气体,避免高温工件表面出现氧化脱碳,硬管的弯折路径经过空间校核,既保证管路走向不与设备进给路径产生干涉,也能减少管路接头数量,降低冷却介质泄漏的风险,所有接头都采用标准外锥面快插结构,可直接对接设备上的标准流体管路,无需额外加工转换接头。

  从安装边界来看,组件整体的安装基准面为L型支架的背面,安装时需要保证环形感应线圈的中心与工件进给轴线重合,线圈端面与工件加热区域的轴向距离可通过支架上的腰型安装孔进行微调,调整范围在10mm以内,满足不同加热深度要求的工艺参数调整,整个组件的外轮廓没有超出安装板的投影范围,在多工位回转式热处理设备上使用时,相邻工位的组件不会出现运动干涉。设计过程中首先要确认感应线圈的内径尺寸,这个尺寸直接决定了可加工工件的最大直径,线圈与工件之间的间隙一般控制在3-5mm,间隙过大会降低感应加热的能量效率,间隙过小则容易出现工件与线圈碰擦造成短路,紫铜管的壁厚选择需要兼顾导电截面积与冷却介质通流面积,壁厚过薄会导致铜管电阻增大发热严重,壁厚过厚则会压缩内部通流孔径降低冷却效果。

  管路的布置需要避开感应线圈的强磁场区域,避免金属管路自身产生感应发热,所有固定用的螺栓都采用非导磁材质,防止在交变磁场中发热松动,绝缘安装座的厚度需要满足高频电压的绝缘要求,避免出现高压击穿打火的情况。在实际产线应用中,这类组件属于易损耗的工装部件,感应线圈在长期使用后会因为水垢堵塞、电弧烧蚀出现损坏,因此结构设计上采用了快拆式的线圈固定结构,更换线圈时只需要松开安装座上的两个压紧螺丝即可完成拆卸,不需要拆解整个管路与支架,大幅缩短设备的停机维护时间,冷却管路的接头位置都设计在支架的同一侧,方便日常巡检时检查是否存在介质泄漏,也能让设备的管路排布更加规整。针对不同的热处理工艺需求,只需要更换底部不同形状的感应线圈即可,比如针对轴类零件的连续淬火可以更换为矩形开口线圈,针对小零件的局部加热可以更换为单匝小孔径线圈,支架与管路部分可以通用,这种模块化的设计思路能大幅降低产线的工装备件成本,也能减少不同工艺切换时的调试时间。
