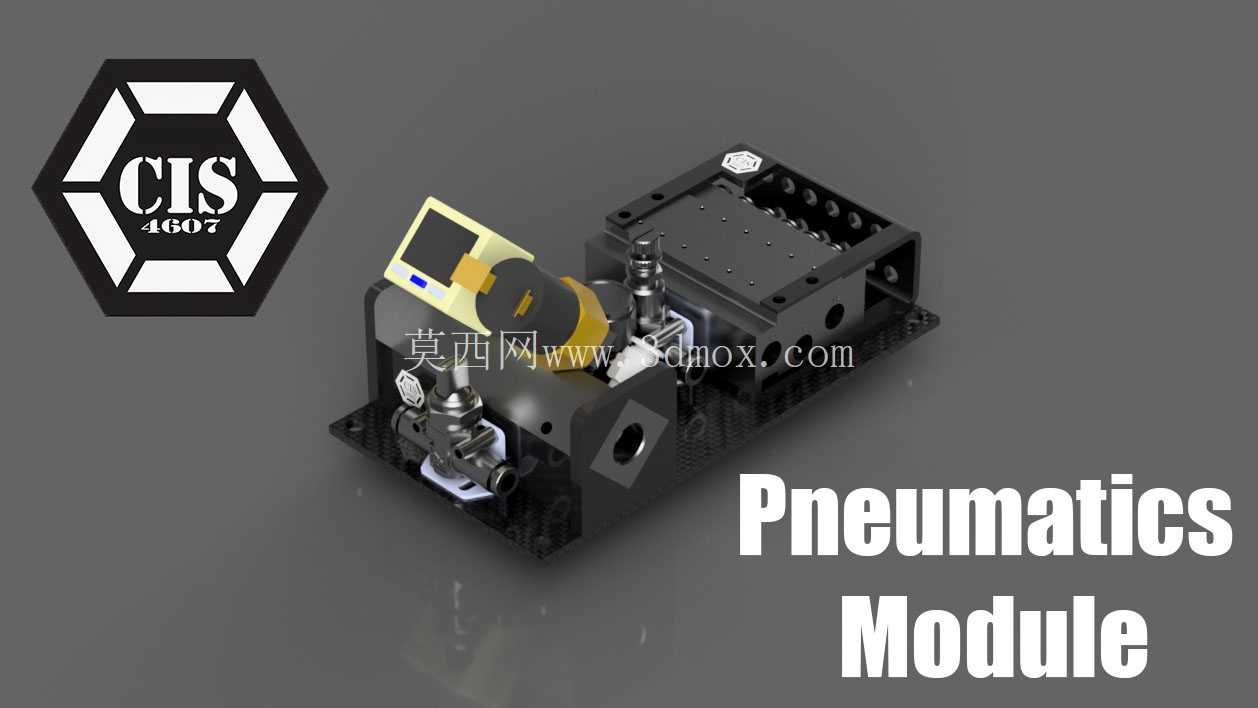

FRC竞赛用集成式气动控制模块结构

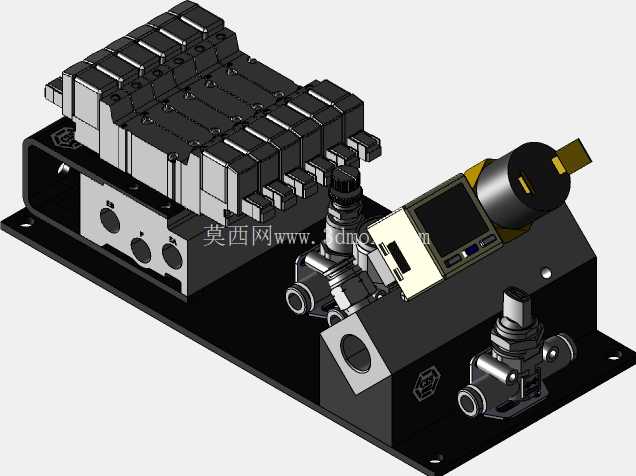

在青少年机器人竞技赛事的气动系统搭建场景中，零散的阀组、气源处理元件、管路接头往往占用大量安装空间，布线布管混乱还会提升赛场故障排查难度，这款集成式气动模块正是针对这类痛点完成的结构设计。从实际使用逻辑出发，该模块将气动系统所需的过滤调压、电磁换向、快插接口全部整合在一块一体化安装基板上，省去了传统搭建时阀组之间的过渡接头与零散安装支架，整体采用框架式围边结构，既可以对阀组、调压元件形成侧向防护，避免赛场碰撞导致的接头松动、元件移位，也预留了统一的安装孔位，能够直接固定在机器人框架的标准铝型材上，不需要额外设计转接支架。

设计过程中优先考虑了赛事场景下的快速维护需求，所有气路接口都布置在模块的同一侧，气管插拔操作不会被周边结构遮挡，调压旋钮的位置也做了凸起避让，调节气压时不需要拆除周边防护件就能直接操作。模块上集成的电磁阀组采用共气路设计，进气端统一设置在基板侧方，减少了重复的进气管路布置，每个阀的出气口对应独立的快插接头位，执行元件的气管可以直接对应插接，不会出现管路错接的问题。基板内部做了贯通式气路孔道设计，替代了传统阀组之间的外接气管，从根源上减少了管路接头漏气的风险点，这在赛事高强度振动的使用场景下，能大幅降低气动系统的故障概率。

从安装边界来看，模块整体采用紧凑型布局，围边结构的高度刚好覆盖阀组与调压元件的最高凸起位置，不会在机器人上占用过多垂直空间，底部的安装孔位按照赛事常用的25mm间距铝型材标准设计，既可以正面安装也可以侧向挂载，适配不同机器人的舱位布局。模块上还预留了标识安装位，能够粘贴气路对应标签，方便调试时快速识别每个阀对应的执行元件，在紧张的赛事调试环节能节省大量排查时间。考虑到赛事中可能需要快速更换元件，模块上的阀组安装位采用标准化卡槽设计，不需要完全拆解模块就能单独更换故障电磁阀，维护效率远高于零散搭建的气路系统。

在实际应用中，这类集成气动模块可以直接作为机器人气动系统的核心控制单元，只需要连接主气源与各执行气缸的气管，就能完成整个气路的搭建，不需要设计人员单独排布阀组、设计安装支架，大幅缩短机器人的搭建周期。模块的框架结构还可以作为小型传感器的安装载体，侧面预留的小孔位可以固定压力传感器、磁性开关等检测元件，进一步整合气路的检测与控制功能，避免检测元件零散布置在机器人各处导致的布线混乱。气路设计上做了分级气路处理，主进气通道的通径满足大流量气缸的供气需求，每个阀位的出气通道通径匹配常规赛事气缸的流量要求，不会出现供气不足导致的执行元件动作迟缓问题。调压阀的安装位置做了防误碰设计，旋钮周边有围边凸起，只有使用工具或者刻意按压才能调节，避免赛场运行中被其他结构剐蹭导致气压变动，影响执行元件的动作力度。

从结构强度角度，模块的安装基板采用加厚设计，围边与基板为一体化加工结构，能够承受赛事中的常规碰撞冲击，不会出现基板变形导致的内部气路漏气问题。所有接头安装位都做了加强筋处理，频繁插拔气管也不会导致接口开裂。模块整体重量做了优化，在保证结构强度的前提下尽可能去除多余材料，不会给机器人增加过多负载，符合赛事对设备重量的控制要求。对于机器人设计人员来说，这类集成模块不需要从零开始设计气路布局，直接按照模块的安装边界预留舱位即可，能把更多精力投入到执行机构的设计优化上，同时标准化的集成结构也降低了新人搭建气动系统的门槛，不需要掌握复杂的气路排布知识就能完成可靠的气动系统搭建。
