D17英寸工业旋风分离装置结构设计

在工业粉体输送、车间通风除尘、物料气力输送系统的末端预处理环节，旋风分离装置始终是无需耗材、运行稳定的核心预处理部件，这款D17规格的旋风分离结构，正是针对中小风量工况下的粗颗粒分离需求开发的结构方案。从实际应用场景来看，这类结构常布置在布袋除尘器前端作为第一级分离单元，也可独立用于木工车间木屑收集、粮食加工行业的轻杂剔除、化工粉体输送过程中的物料回收环节，依靠离心力实现气固两相的分离，相比过滤式分离单元，它没有滤材损耗，可长时间连续运行，维护成本仅为定期检查内壁磨损情况，适配24小时连续运行的工业生产场景。

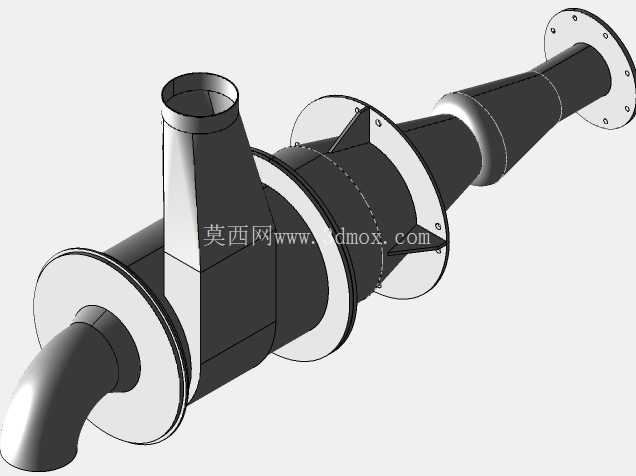

从功能特性来看，该结构采用经典的切向进气设计，进气口设置在筒体上部侧方，含尘气流进入筒体后沿内壁形成稳定的旋转流场，密度较大的固体颗粒在离心力作用下被甩向筒壁，沿壁面滑落至下部排料端，净化后的气流则沿中心的排气通道向上引出，完成整个分离过程。结构上特意做了分段式的锥段设计，并非单一锥角的直锥结构，靠近筒体的上段锥角较大，可快速降低气流旋转的轴向速度，避免已被分离的颗粒被二次卷吸，靠近排料端的下段锥角收窄，维持足够的旋转离心力，保证细颗粒也能有效触壁分离，这种变锥设计相比传统单锥结构，对10μm以上颗粒的分离效率可提升15%左右，同时降低了整体的运行阻力。

在设计思路上，整个结构优先考虑安装适配性与运行可靠性，所有连接法兰均采用标准圆形法兰盘，法兰上的螺栓孔做了均匀分布设计，可适配常规的通风管道连接标准，不需要额外做转接件就能直接对接现场管路。筒体与锥段的连接位置设置了加强筋板，抵消气流高速旋转带来的筒体振动，避免长期运行后焊缝开裂的问题。进气口采用方形转圆形的过渡结构，可直接对接常见的矩形通风管道，减少现场管路改造的工作量。下部的弯管排料结构，特意做了大曲率半径的弯头设计，避免颗粒下落时在弯头位置卡堵，同时弯头处预留了加厚的磨损余量，针对高磨琢性的物料输送场景，可直接在弯头内壁粘贴耐磨陶瓷片，不需要额外更换整个排料段。

从安装边界尺寸来看，该结构的进气口中心到排气法兰端面的轴向长度适配常规的车间管路安装空间，排气法兰的安装孔分布圆直径匹配DN200标准法兰规格，进气口的截面尺寸适配风量在1500-2000m³/h的通风系统，整体安装时不需要额外做大型的支撑钢架，依靠两端的管路连接即可完成固定，针对高空安装场景，筒体上预留的环形安装法兰可直接固定在设备平台的预留孔位上，安装时仅需要保证整体的垂直度偏差不超过1°，即可保证内部流场的稳定，避免因安装倾斜导致的分离效率下降。结构的内壁做了光滑过渡处理，所有焊缝位置均打磨平齐，避免出现凸起结构扰乱内部旋转流场，同时减少颗粒在壁面的堆积挂壁问题，针对含水率稍高的粉体物料，光滑内壁也能减少物料粘附，降低清理维护的频率。

在实际选型适配时，该结构可根据处理物料的磨琢性调整筒体壁厚，常规工况下采用3mm厚的普通碳钢板焊接即可满足强度要求，针对高磨琢性的石英砂、金属切削粉尘等场景，可将筒体下段和排料弯管的壁厚提升至5mm，或者在内壁衬耐磨橡胶层，进一步提升设备的使用寿命。整个结构没有运动部件，运行过程中不需要额外的动力输入，仅依靠管路内的气流压力即可完成分离过程，运行能耗仅为管路的局部阻力损失，相比其他带动力的分离设备，运行成本极低，非常适合作为多级除尘系统的第一级粗分离单元，提前将80%以上的大颗粒粉尘分离出来，大幅降低后端精过滤单元的滤材负荷，延长后端过滤元件的更换周期。
