壁挂式万向柔性吸气臂结构设计

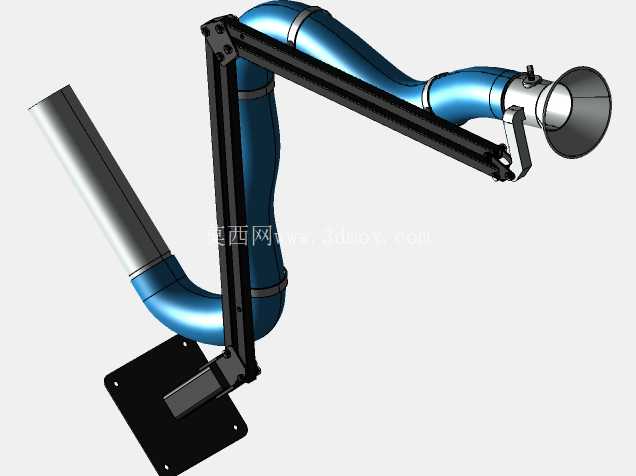

　　这款壁挂安装的柔性吸气臂，主要面向焊接工位、打磨作业区、实验室通风、小型工件喷涂工位的局部废气捕集场景，区别于传统固定式排风罩，它可以在作业半径内任意调整吸口位置，精准对准产尘点，大幅提升局部排风的捕集效率，避免有害烟气、焊接烟尘、打磨粉尘在作业人员呼吸带扩散。从结构设计来看，整套臂体采用平行四边形连杆支撑结构搭配内置柔性风管，外部的金属连杆承担全部承重与姿态保持功能，内部的波纹柔性风管负责气流输送，二者独立设计的思路，既避免了风管长期弯折出现的疲劳破损，也让臂体调整时的阻尼感更均匀，不会出现垂头、移位的问题。

　　安装端采用方形法兰壁挂底座，底座上预留四个螺栓安装孔，可直接固定在墙面、设备侧壁或者厂房钢立柱上，安装时需要保证底座安装面的平面度误差不超过2mm，避免臂体旋转时出现卡滞。整套臂体的水平伸展覆盖半径可达2米，垂直方向可在底座安装高度上下1.2米范围内调整，吸口端配备的喇叭形集风罩，能在相同排风量下扩大负压覆盖范围，罩口边缘做了卷边处理，既提升结构强度，也避免作业时剐蹭划伤。设计过程中，连杆的铰接点全部采用带阻尼的耐磨衬套，不需要额外的锁紧装置，调整到任意位置都可以保持姿态，频繁调整也不会出现松动，衬套选用自润滑材质，日常使用不需要定期加注润滑脂，降低后期维护工作量。

　　臂体的支撑连杆采用矩形钢管焊接成型，焊接后做了整体喷塑处理，兼顾结构强度与耐腐蚀性能，可适应焊接车间、打磨车间这类多粉尘、存在少量焊渣飞溅的作业环境。内置的柔性风管选用耐温耐磨的复合材料，可耐受最高120℃的连续排风温度，短时间可承受180℃的瞬时高温，适配焊接这类存在高温烟气的作业场景，风管与支撑连杆之间采用喉箍固定，更换风管时不需要拆解整套连杆结构，维护便捷。吸口端还预留了风量调节风阀的安装位，可根据实际产尘量调整吸口风速，在保证捕集效果的前提下降低排风系统的整体能耗。

　　整套臂体的旋转关节可实现360度水平回转，臂节之间的铰接点可实现0到160度的俯仰调整，完全覆盖单人作业面的所有操作位置，作业人员不需要起身就可以随手调整吸口位置，不会对正常作业动作产生干扰。在结构受力校核阶段，重点对臂体完全伸展状态下的底座受力、连杆弯矩做了验算，保证在满伸展状态下臂体的形变量不超过5mm，不会出现长期使用后的下垂变形问题。考虑到现场安装的兼容性，壁挂底座的安装孔位采用通用化设计，可适配市面主流的壁挂式排风设备安装接口，不需要额外做安装板转接。风管的接口尺寸为DN100，可直接对接同管径的排风支管，不需要额外做变径处理，降低现场安装的施工难度。整套结构没有复杂的传动部件，故障点极少，适合工业场景下长期连续使用，即使在多班次连续作业的生产车间，也能保持稳定的姿态保持性能与通风效果。
