工程网络快维式密封承压舱口结构

　　从结构设计逻辑来看，这款舱口采用了偏心压杆锁紧机构，操作手柄通过转轴连接在舱口基座的侧方安装耳上，压杆横跨舱口盖板的上表面，当手柄扳动到锁紧位置时，压杆会通过转轴的偏心行程对盖板施加均匀的轴向压紧力，配合盖板与基座之间的密封胶圈，实现接触面的静密封；需要开启维护时，仅需将手柄扳动到解锁位置，压杆即可脱离盖板压紧面，无需完全拆卸任何紧固件，就能掀开盖板开展线缆维护、穿线作业，整个操作过程单人即可完成，相比传统螺栓紧固的舱口结构，维护效率能提升70%以上，也避免了螺栓反复拆装导致的螺纹滑牙、零件丢失问题。在工业厂区、市政管廊、户外通讯基站的管线布设场景中，常遇到通讯线缆、传感线路需要穿过封闭舱壁、设备壳体的情况，常规的固定式穿线舱口一旦需要新增线路、排查线缆故障、更换老化密封件，往往需要拆卸多组紧固螺栓，不仅耗时久，反复拆装还容易破坏密封面的平面度，导致承压工况下出现渗漏问题，这款快开式舱口正是针对这类工程维护痛点设计的穿线密封结构。

　　从安装边界与尺寸参数来看，这款舱口的主体通径为150毫米，能够满足多根通讯线缆、光纤束、传感控制线同时穿设的需求，基座上设置了四个对称分布的安装孔位，可以通过螺栓直接固定在舱壁、设备壳体的预设开孔上，安装时需要保证基座安装面与舱壁表面的平面度公差不超过0.1毫米，避免密封面贴合不均导致的泄压渗漏；整个舱口的最大工作压力可达1.0MPa，能够适配带压舱室、户外防护壳体、地下管廊穿线井等存在一定内外压差的应用场景，密封结构采用耐老化的丁腈橡胶圈，能够在-20℃到80℃的环境温度下长期工作，抵御户外潮气、粉尘、轻度腐蚀性气体的侵入。

　　在实际工程选型过程中，需要注意舱口的安装位置要预留足够的手柄操作空间，手柄扳动的行程范围内不能有其他管线、结构件遮挡，否则会影响锁紧操作的顺畅性；压杆与盖板接触的位置设置了耐磨垫片，长期使用后如果出现压紧力不足的情况，可以调整垫片的厚度来补偿密封件的压缩形变，无需整体更换舱口结构。这款舱口的盖板与基座均采用金属材质加工，表面做了防腐涂层处理，能够适应户外长期日晒雨淋的工况，不会出现锈蚀卡滞的问题；穿线作业完成后，可以根据穿线的数量与线径，在舱口内部填充密封防火泥，进一步提升线缆间隙的密封防护能力，兼顾防火、防鼠、防潮气侵入的需求。

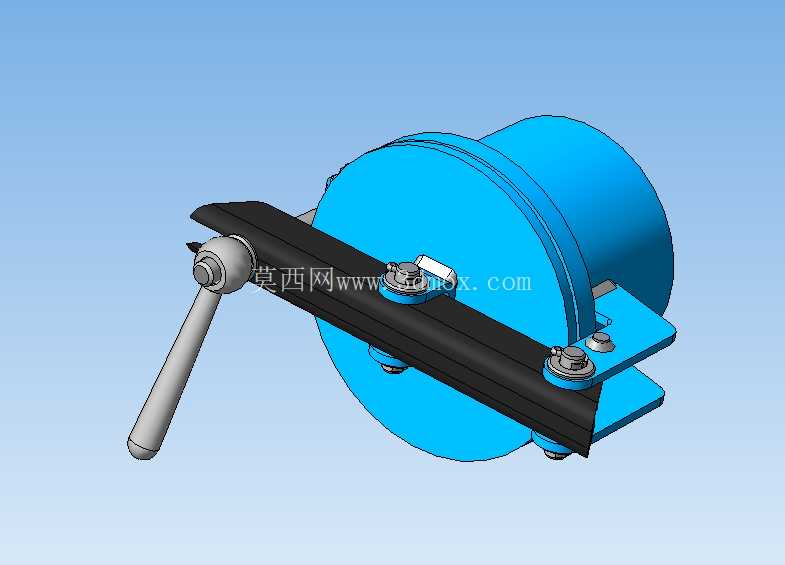

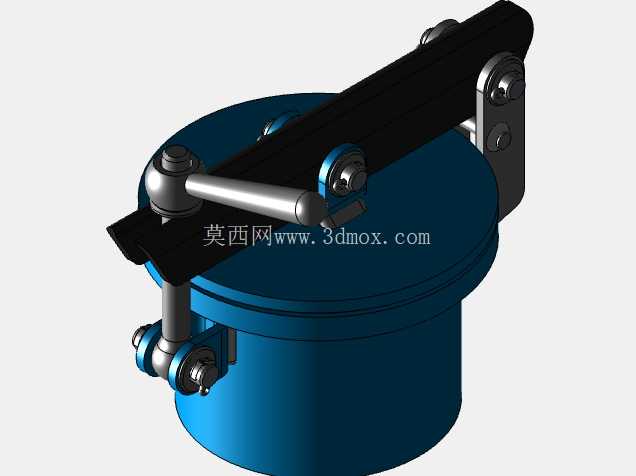

　　不同于普通的民用穿线孔，这款承压快开舱口在设计时充分考虑了工程现场的维护便利性，所有活动部件都做了防脱设计，开启过程中不会出现零件掉落的情况，在通讯管线维护、工业传感网络布设、地下管廊线路改造等场景中，能够大幅降低运维人员的作业强度，缩短线路故障排查、新增线路布设的停机时间，同时稳定的承压密封性能也能保证舱室内部的设备运行环境不受外界因素干扰。从三维建模的角度来看，这款模型完整还原了偏心锁紧机构的运动行程，压杆、手柄、转轴、安装基座、盖板之间的装配关系完全符合实际加工装配的公差要求，建模时对密封槽的尺寸、偏心转轴的偏心距、压杆的压紧行程都做了精准的参数化设置，能够直接用于工程选型的结构校核、安装位置的干涉检查，也可以作为快开式承压舱口结构设计的参考案例，帮助结构设计人员快速理解偏心锁紧机构的工作原理，根据实际工况调整通径尺寸、压力等级等参数，衍生出适配不同场景的快开舱口结构。在安装施工过程中，需要注意基座与舱壁之间要加装配套的密封垫片，紧固安装螺栓时要采用对角分次拧紧的方式，保证基座各个方向的压紧力均匀，避免出现局部密封不严的问题；首次投入使用前要做密封性能测试，在额定工作压力下保压30分钟，检查密封面是否存在渗漏情况，确认锁紧机构操作顺畅无卡滞后，再正式穿线投入使用。日常维护过程中，只需要定期在转轴位置涂抹少量润滑脂，检查密封胶圈是否存在老化开裂的情况，即可保证舱口长期稳定工作，相比传统的多螺栓紧固舱口，日常维护的工作量也大幅降低。
