刚性法兰联轴器400Nm-d48mm结构设计

在工业传动系统的轴系连接场景中，刚性法兰联轴器是实现两根同轴轴段刚性扭矩传递的核心基础部件，这类联轴器不具备补偿两轴相对偏移的能力，因此对安装时的同轴度精度要求较高，通常应用在对传动刚性要求高、轴系对中精度有保障、工作过程中无显著冲击载荷的工况中，比如中小功率的工业泵组、固定式输送设备驱动端、精密机床的进给轴传动连接等场景，能够实现无间隙的扭矩传递，保证传动比的恒定，避免因连接间隙带来的传动误差与反向冲击。

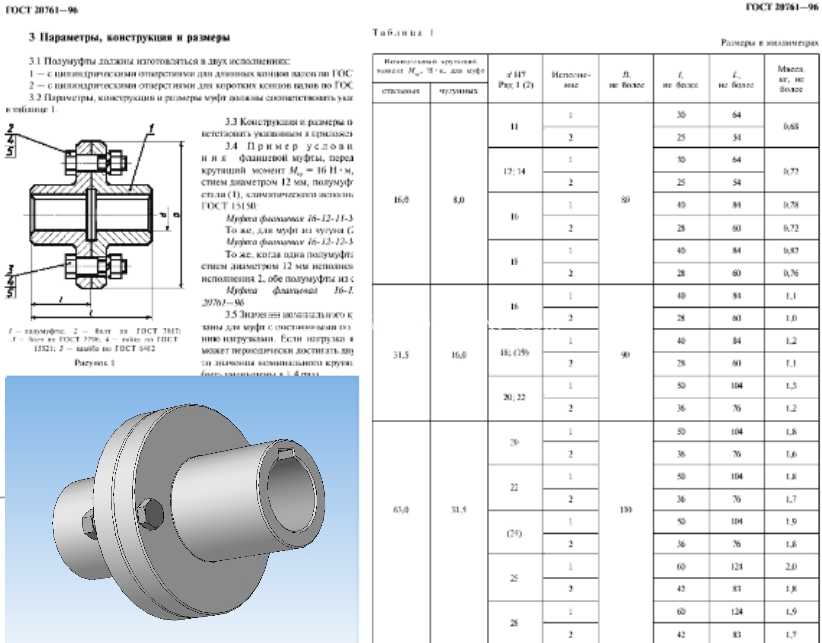

这款刚性法兰联轴器采用两个带法兰盘的半联轴器结构，两个半联轴器分别通过键连接与两端的轴段实现周向固定，依靠轴肩与轴端挡圈实现轴向定位，两个半联轴器的法兰端面上加工有均匀分布的螺栓孔，通过铰制孔用螺栓将两个法兰盘紧固连接，依靠螺栓杆的剪切与挤压作用、以及法兰结合面的摩擦力共同传递扭矩，额定传递扭矩为400Nm，适配轴径为48mm的轴段连接，完全符合GOST 20761-96标准的尺寸与性能要求。

从设计思路来看，这类刚性法兰联轴器的结构设计优先保证连接的刚性与扭矩传递的可靠性，首先根据额定传递扭矩计算螺栓的规格与数量，确保在额定载荷甚至短时过载工况下，螺栓不会发生剪切失效，同时法兰盘的厚度设计需要满足螺栓预紧力作用下的刚度要求，避免法兰盘发生翘曲变形导致结合面出现间隙；其次半联轴器的轮毂长度根据轴径尺寸匹配，保证键连接的接触长度足够，避免键连接出现压溃失效，轮毂与轴的配合采用过渡配合，保证装配后的同轴度精度，同时方便拆装维护；法兰结合面需要加工较高的平面度与表面粗糙度，保证紧固后结合面能够完全贴合，避免出现偏载导致的连接松动。

从安装边界来看，这款联轴器的径向最大尺寸为法兰盘的外径，安装时需要预留足够的径向操作空间，方便螺栓的紧固与后期维护，轴向尺寸为两个半联轴器轮毂长度与法兰盘厚度的总和，安装时需要准确控制两轴端的间距，保证两个半联轴器贴合后轴段不会出现顶死或者间隙过大的问题；由于是刚性连接结构，安装时必须严格校准两轴的同轴度，径向偏移与角向偏移需要控制在标准允许的极小范围内，否则运转过程中会在轴、轴承以及联轴器本身产生附加的交变载荷，引起部件的早期疲劳失效，这也是刚性法兰联轴器应用过程中最需要注意的安装要点。

在实际应用选型过程中，这类刚性法兰联轴器通常不适用在频繁正反转、启动冲击大、或者工作过程中轴系会产生较大变形的工况中，因为刚性结构无法吸收冲击与补偿偏移，这类工况下需要选用具备补偿能力的弹性联轴器；但在对中精度良好、载荷平稳的工况下，刚性法兰联轴器的结构简单、制造成本低、维护方便、传动无间隙、扭矩传递能力强的优势就能够充分发挥，相比其他类型的联轴器，刚性法兰联轴器在相同扭矩等级下的径向尺寸更小，结构更紧凑，能够适应安装空间受限的传动场景。

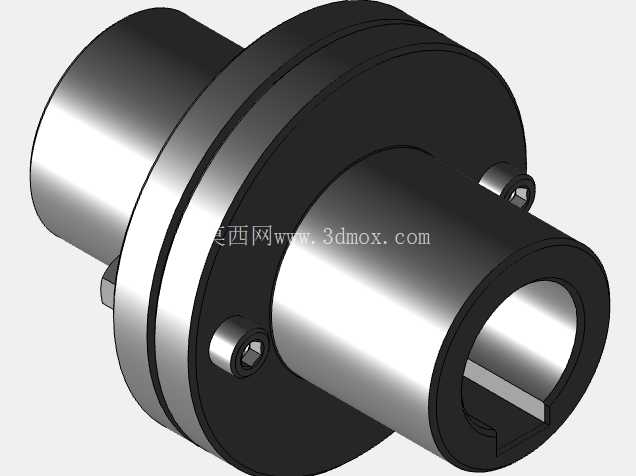

从三维建模的角度来看，这类标准联轴器的建模需要严格遵循对应标准的尺寸参数，首先绘制半联轴器的回转体轮廓，通过旋转特征生成主体结构，再绘制键槽特征通过拉伸切除完成轮毂部分的加工特征，之后在法兰盘端面上绘制单个螺栓孔，通过圆周阵列完成所有螺栓孔的创建，最后按照装配关系将两个半联轴器、螺栓、螺母等标准件装配到位，建模过程中需要注意各尺寸的公差配合要求，比如轴孔与轴的配合公差、螺栓孔与螺栓的配合公差、法兰结合面的形位公差等，这些细节直接影响后续工程图的输出与实际生产加工的精度。

在日常维护过程中，刚性法兰联轴器的维护成本极低，只需要定期检查连接螺栓的预紧力，避免螺栓因为长期运转出现松动，同时检查法兰结合面是否出现错位、间隙等异常情况，只要安装精度达标、载荷在额定范围内，这类联轴器的使用寿命极长，基本可以实现与整套设备同周期的使用寿命，不需要频繁更换部件，这也是很多固定安装的工业设备传动端优先选用这类刚性法兰联轴器的重要原因。
