环形壳弹性扭矩传递联轴器结构

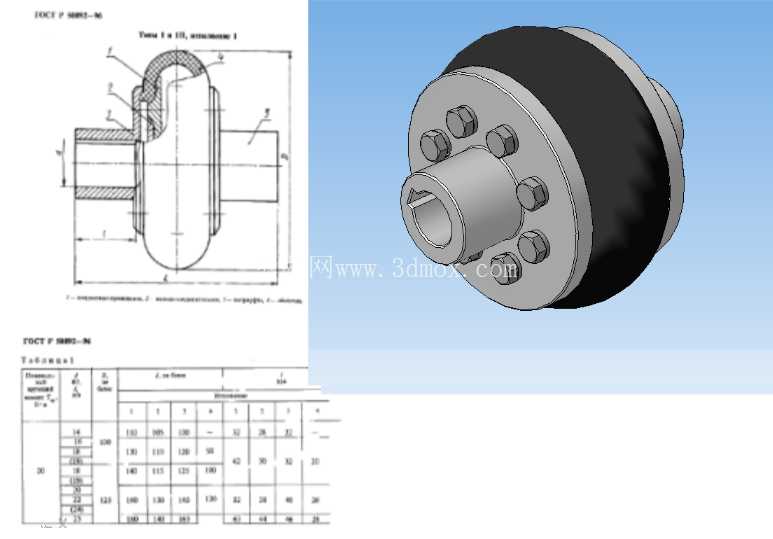

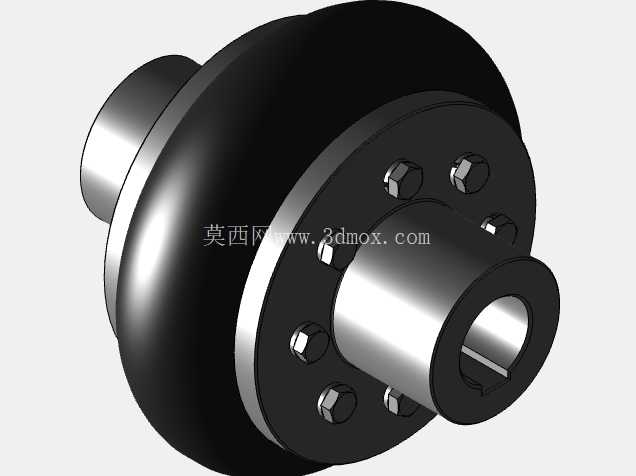

在工业传动系统的轴系连接场景中，这类带环形弹性壳的联轴器常被用于存在一定安装同轴度偏差、同时需要缓冲传动冲击的工况，比如中小型输送设备的驱动端连接、通用机床的进给轴传动、轻工机械的动力输出衔接，相比刚性联轴器，它能通过弹性壳体的形变补偿两轴间的径向、角向与轴向偏移，避免轴系因安装误差或负载波动产生额外的附加载荷，延长轴承与轴件的服役寿命。从结构设计逻辑来看，这款联轴器的核心承载缓冲部件是环形的弹性壳体，两端分别通过螺栓组与两侧的金属轮毂刚性连接，其中主动侧轮毂加工有标准键槽，可与动力输出轴通过平键实现周向固定，从动侧轮毂则对接工作机的输入轴，螺栓沿轮毂法兰圆周均布，保证扭矩传递过程中各连接点受力均匀，避免局部应力集中导致的连接失效。弹性壳体采用环形封闭壳状结构，相比传统的柱销式弹性联轴器，它的弹性变形区域更大，能承受的瞬时冲击扭矩更高，同时环形壳的曲面结构在传递扭矩时能将剪切应力均匀分散在整个壳体壁面，不会出现局部应力过载的问题，在额定315Nm的扭矩工况下，弹性壳体的形变处于弹性区间内，不会产生永久变形，可长期稳定维持补偿与缓冲性能。安装边界方面，适配轴径为48mm的轴端，轮毂的键槽尺寸匹配对应直径的标准平键规格，安装时需要保证两轴的径向偏移量控制在弹性壳允许的补偿范围内，角向偏移不超过设计允许的角度，轴向预留少量窜动间隙，避免弹性壳被过度挤压产生额外预应力。在实际选型应用中，需要注意这类联轴器不适合高速重载的长周期连续工况，更适合中低速、存在一定冲击负载的通用传动场景，比如冲压设备的辅助传动链、包装机械的主传动连接、农用机械的动力传输节点，它的结构没有外露的弹性易损件，相比梅花弹性联轴器，环形壳的封闭结构能更好地阻挡粉尘、切削液等杂物进入弹性变形区域，在工况相对复杂的车间环境中也能维持稳定的性能，不需要频繁更换弹性元件。建模过程中需要重点关注环形弹性壳与两侧金属法兰的连接贴合面精度，螺栓孔的位置度要严格控制，保证装配时螺栓能顺利穿入，不会产生强制装配导致的内应力，轮毂内孔与键槽的尺寸公差要符合轴连接的配合标准，避免出现轴孔配合过松导致的传动打滑，或是过紧导致的装配困难。弹性壳体的壁厚设计经过扭矩校核，在额定扭矩下的切应力处于材料许用应力范围内，同时保留足够的安全系数，应对瞬时过载的冲击载荷，环形壳的圆弧过渡区域做了圆角处理，避免应力集中导致的壳体疲劳开裂，两端与法兰连接的位置做了贴合面的平面度处理，保证连接时接触紧密，不会在传动过程中出现连接松动。在设备维护层面，这类联轴器不需要频繁加注润滑脂，只需要定期检查连接螺栓的预紧力，观察弹性壳体是否存在裂纹、过度形变的情况，日常巡检的工作量远低于需要定期更换弹性垫的联轴器类型，对于运维资源有限的生产场景十分友好。从传动特性来看，它的扭转刚度相对适中，既不会像刚性联轴器那样完全无缓冲，把电机端的振动直接传递到工作机端，也不会像高弹性联轴器那样产生过大的扭转角影响传动精度，适合对传动定位精度有一定要求、同时需要缓冲减振的传动场合，比如自动化生产线的辊道驱动、小型风机的传动连接、木工机械的动力传输节点，都能看到这类结构联轴器的应用。
