高砂PMK-1621W-6夹管阀结构设计

　　在体外诊断设备、小型化工加药、实验室流体管路这类对介质洁净度、管路无残留有硬性要求的场景里，夹管阀的应用占比一直不低，PMK-1621W-6这款夹管阀的结构设计，刚好适配小通径柔性管路的通断控制需求，和常规的直通式电磁阀不同，它的执行端不直接接触输送介质，所有流体都在配套的柔性软管内流动，更换管路时不需要拆解阀体本身，能大幅降低交叉污染的风险，这一点在医疗分析设备的试剂输送环节优势尤其明显。

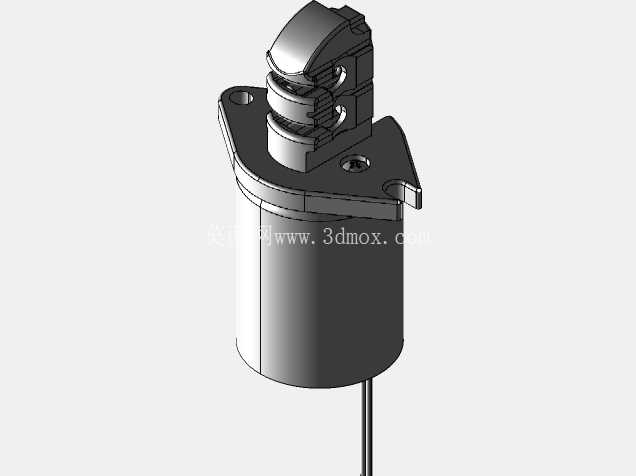

　　从结构布局来看，这款阀采用上部夹紧执行机构加下部电磁驱动舱的分体式布局，上部的夹紧模块做了对称的双压块设计，通电时电磁力带动内部衔铁动作，推动压块同步挤压穿设在阀口的柔性软管，将管路完全压合实现断流，断电时压块在内部复位弹簧的作用下抬升，软管依靠自身弹性恢复通径，介质可以正常流通，这种对称压合的结构能避免单侧挤压导致的软管偏磨问题，延长配套软管的使用寿命。安装边界上，阀体下部的圆柱形驱动舱直径控制在紧凑尺寸范围内，上部的安装法兰带两个对称的安装孔，孔位间距适配常规的小流量阀组安装面板，安装时只需要将法兰贴合面板，穿入两颗固定螺丝即可完成固定，不需要额外设计复杂的安装支架，上部的阀头部分预留了足够的软管穿入空间，适配外径在规定范围内的硅胶、氟橡胶等常用柔性管路，穿管时不需要额外的接头转接，直接将软管卡入阀头的卡槽内即可，能减少管路接头带来的流道死角和泄漏点。

　　设计思路上，这款阀没有采用复杂的先导结构，直动式的驱动方式响应速度更快，通断动作时间可以控制在数十毫秒级别，能满足小流量流体的精准定量输送需求，比如在生化分析仪的试剂加注环节，快速的通断响应可以保证每次加注的试剂量误差控制在极小范围内。阀体的外壳做了全密封设计，驱动舱部分的防护等级可以满足常规设备内部的使用要求，即使在有少量试剂飞溅的环境下也能正常工作，不会出现内部线圈短路的问题。出线端采用单根引线从驱动舱底部垂直引出，布线时可以顺着设备的走线槽排布，不会和周边的其他阀件、管路产生干涉。

　　从实际选型适配的角度看，这款阀的夹紧力经过调校，既能保证完全截断管路内的流体，不会出现内漏问题，又不会因为夹紧力过大导致软管被压裂或者过早产生疲劳变形，针对不同硬度的柔性软管，压块的挤压行程做了合理的冗余设计，适配常规邵氏硬度的软管都能获得可靠的截断效果。和同规格的其他夹管阀相比，它的整体高度控制得比较低，在多阀并排安装的阀组布局里，可以有效压缩整体的安装空间，降低设备流体模块的整体体积，对于便携式的分析设备、小型加药装置这类对安装空间有严格限制的设备来说，这种紧凑的结构设计有很高的适配性。另外，阀头的压块接触部位做了圆弧过渡处理，挤压软管时不会出现锐利边角切割软管的问题，软管在反复挤压的过程中受力更均匀，疲劳寿命更长，减少设备日常维护时更换软管的频率。在流体控制的实际应用中，这类夹管阀常用来输送有腐蚀性的试剂、含有微小颗粒的悬浮液，因为介质不接触阀体的金属部件，不需要考虑阀体材质的耐腐蚀性问题，只需要根据输送介质的特性选择对应材质的软管即可，大幅降低了选型的成本和复杂度。
