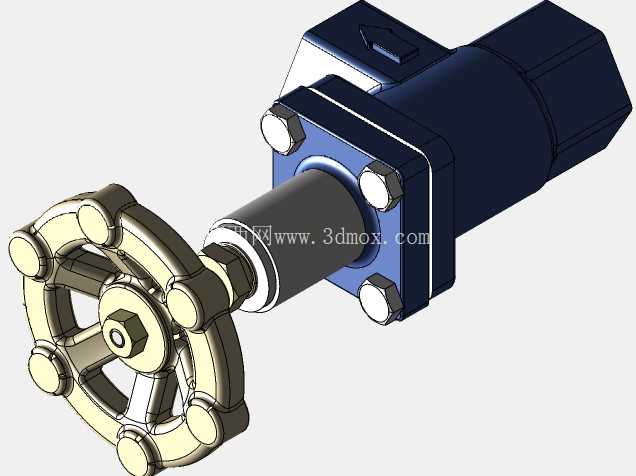

带手轮0.75FPT内螺纹角式截止阀结构

这款角式截止阀主要面向制冷系统、小型工业流体管路的通断与流量调节场景，在冷库制冷机组、小型工业冷水机、压缩空气分支管路中都能见到这类结构的应用，区别于直通式截止阀，角式结构的进出口呈90度布局，能够直接适配管路转角位置的安装需求，省去额外的弯头转接件，既减少管路接头的泄漏风险点，也能压缩管路安装占用的空间，在布局紧凑的制冷机组阀组、设备内部气路分支中优势十分明显。

从实际功能来看，这款阀件采用手轮驱动的明杆式结构，操作人员可以直接通过手轮的转动圈数直观判断阀瓣的开启高度，相比暗杆结构更便于现场快速判断阀门的开关状态，避免误操作。手轮采用轮辐式结构，边缘设置了多个凸起的握持位，即使操作人员佩戴劳保手套操作，也能获得足够的摩擦力，不会出现打滑问题，手轮中心的锁紧螺母可以将手轮与阀杆可靠固定，长期频繁操作也不会出现松脱移位。阀杆与阀体之间的密封采用多级填料密封结构，配合法兰压盖的均匀压紧，能够在制冷系统常用的0-2.5MPa工作压力下保持可靠密封，避免制冷剂或者压缩空气出现外漏。

阀体的连接端采用0.75FPT内螺纹接口，也就是常用的3/4英寸管螺纹，能够直接匹配同规格的外螺纹管路接头，安装时不需要额外加工焊接坡口，现场装配效率更高，适合中小管径的管路快速安装。阀体与驱动端的连接采用方形法兰结构，四个角位置的内六角螺栓将阀座部分与执行段可靠锁紧，法兰面之间设置了密封垫片，能够承受管路内的流体压力冲击，不会出现连接处渗漏。阀体的流道采用平滑的转角过渡设计，相比直角突变的流道结构，能够减少流体在转角位置的涡流阻力，降低管路的压力损失，对于制冷系统来说，更小的流阻意味着压缩机的负载可以进一步降低，提升整个系统的运行能效。

在设计建模过程中，首先需要明确角阀的安装边界：进出口的轴线呈90度垂直分布，手轮的操作空间需要预留至少150mm的转动半径，避免安装后被周边的管路或者设备部件遮挡，导致无法正常操作。手轮的直径设计充分考虑了操作力矩的需求，通过合理的轮径设计，不需要额外加装加长杆就能实现额定压力下的可靠启闭，普通操作人员徒手就能完成开关操作。阀瓣的密封面采用锥面配合结构，相比平面密封具有更好的对中性能，即使长期使用出现轻微磨损，也能在阀杆的压紧力作用下自动补偿密封间隙，延长阀门的整体使用寿命。

从安装适配性来看，这款角阀的整体外形紧凑，阀体主体的六角结构可以方便管钳夹持，安装时可以直接用工具固定阀体再拧紧管路接头，不会因为拧动接头导致阀体变形或者密封件错位。驱动端的方形外壳结构既可以作为安装时的受力夹持位，也能对内部的阀杆、密封填料形成可靠防护，避免现场安装或者运维过程中磕碰损伤阀杆，影响阀门的正常动作。在制冷系统应用中，这类角阀通常安装在蒸发器的进出口、冷凝器的分支管路、以及维修截断的节点位置，当需要对局部管路进行检修时，可以直接关闭对应的角阀，不需要排空整个系统的制冷剂，大幅降低维修的工作量与物料损耗。

建模过程中对各个配合面的公差做了合理匹配：螺纹连接位置按照管螺纹的标准公差设置，保证实际加工后能够顺利旋合；法兰螺栓孔的位置度公差控制在0.1mm以内，保证装配时螺栓能够顺利穿入，不会出现错位别劲的问题；阀杆与填料压盖的配合间隙控制在合理范围，既保证阀杆转动灵活，又不会因为间隙过大导致填料被挤出，影响密封效果。手轮的轮辐位置做了均匀的壁厚设计，避免注塑或者铸造过程中出现缩孔缺陷，同时在握持位置做了圆角过渡，不会出现锋利的边角划伤操作人员。整个阀件的结构没有冗余的设计，所有部件都服务于流体截断、可靠密封、便捷操作的核心需求，没有多余的装饰性结构，完全符合工业阀件的实用化设计原则。
