小口径直动式电磁阀结构设计

这款1/8英寸管径、2mm孔径的直动式电磁阀，在小型流体控制回路里的适配场景非常广泛，从实验室分析仪器的试剂流路切换，到小型气动设备的气路通断控制，再到小家电内部的水路通断管控，都能见到这类小通径直动阀的身影。区别于大口径先导式电磁阀需要依赖介质压差开启的结构，这款直动结构的电磁阀在零压差工况下也能可靠动作，哪怕回路入口端没有预置压力，只要线圈得电就能直接带动阀芯完成通路切换，这一点在低压供液、小气包供气的场景里优势格外明显，不会出现先导阀因为压差不足无法开启的卡滞问题。

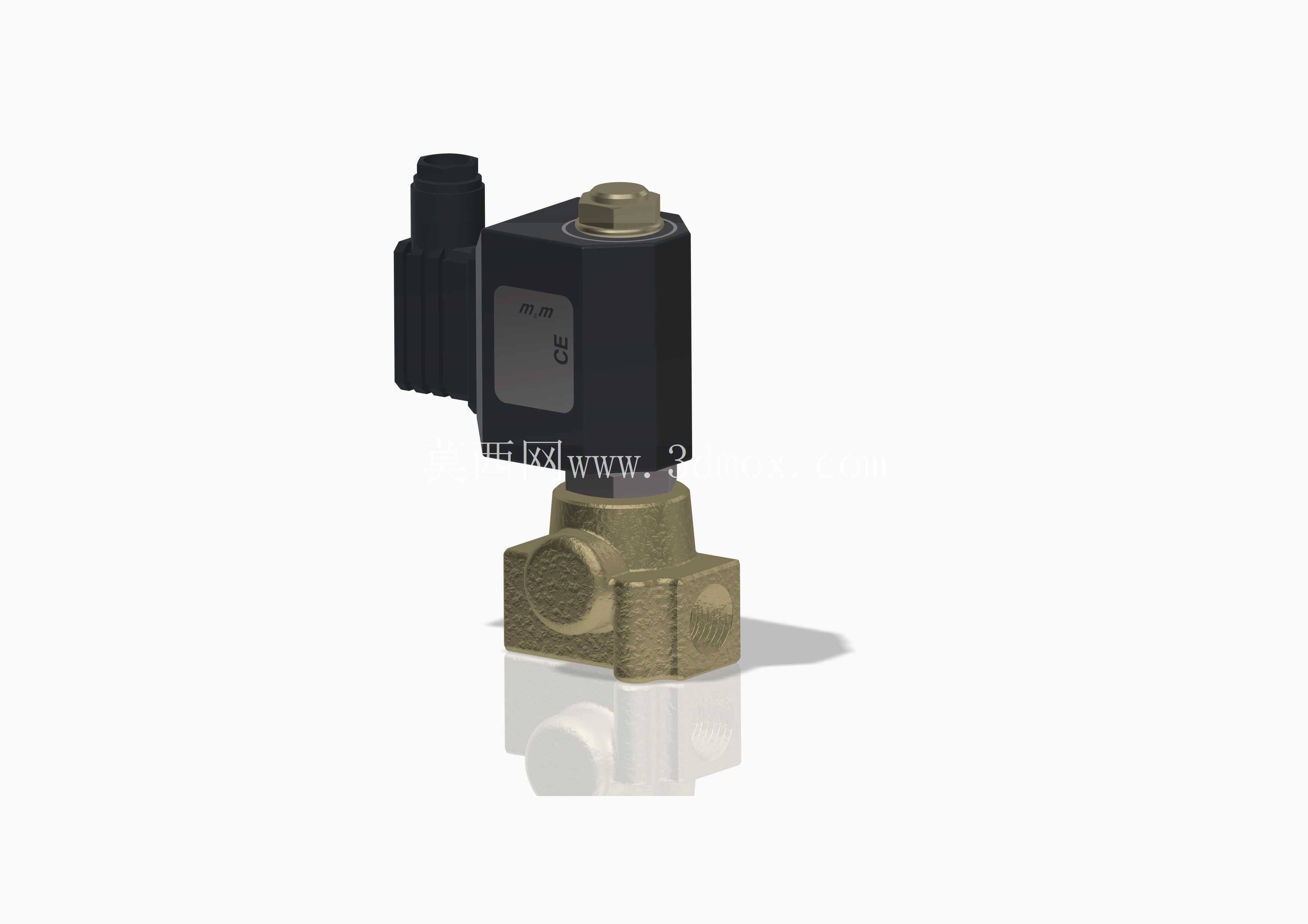

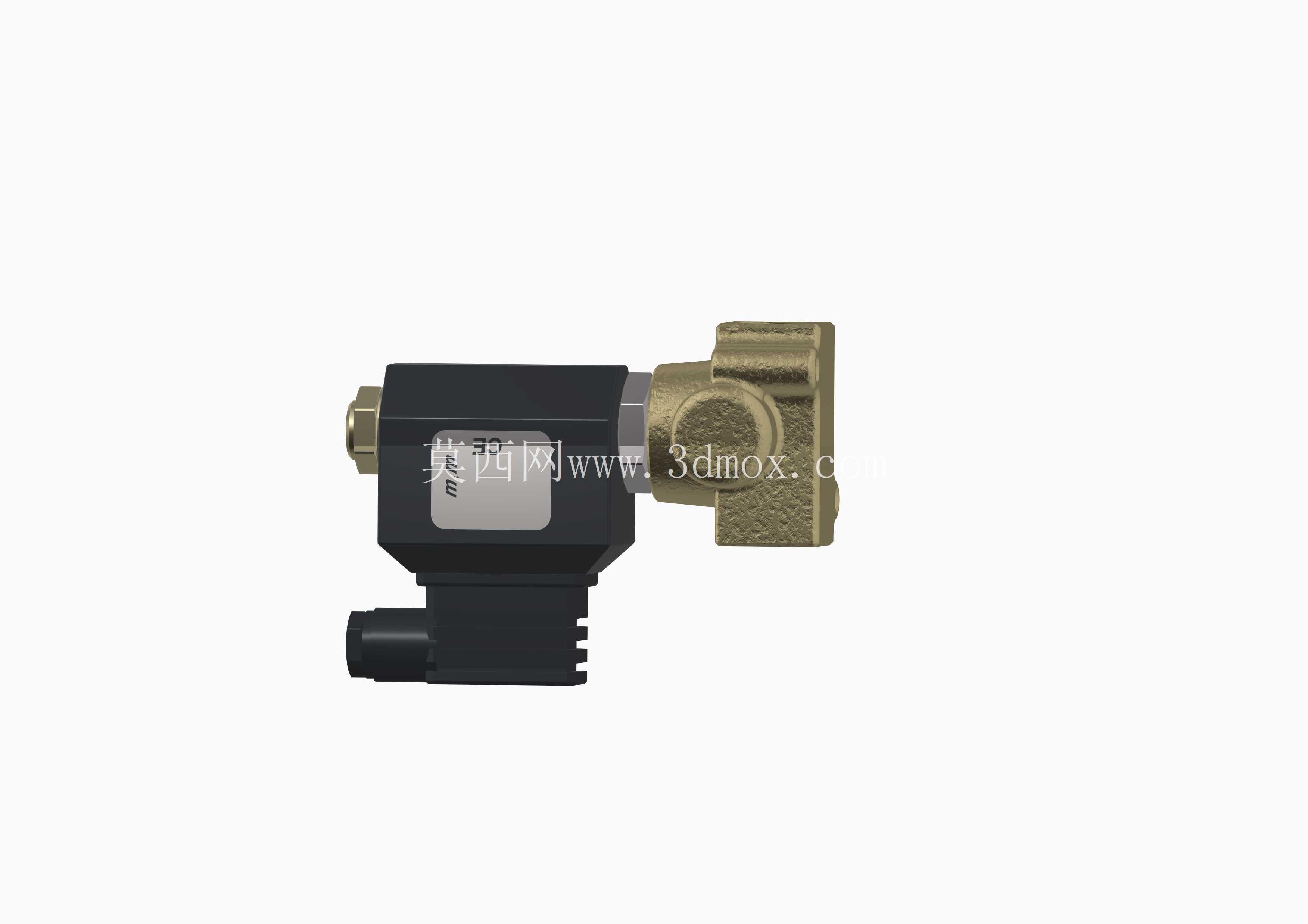

从结构设计思路来看，这款阀采用了上下分体式的布局，上部是电磁驱动头，下部是铜质阀体，两者通过螺纹锁紧连接，中间设置密封垫隔绝介质与线圈腔体，避免介质渗漏进入电磁部分造成线圈烧毁。电磁驱动头的外壳采用增强尼龙材质注塑成型，既能够满足线圈的绝缘防护要求，又能控制整体重量，侧面预留的接线端做了凸台防护结构，接线完成后可以配套防水护套，在多尘、有轻微溅水的安装环境下也能稳定工作。顶部的锁紧螺母采用六角结构，方便安装时用扳手紧固，不需要额外定制专用工具，现场装配的适配性更强。

下部阀体采用黄铜锻压成型后再做机加工，黄铜材质的切削性能好，密封面的加工精度更容易保证，同时对于常见的水、压缩空气、低压弱腐蚀性流体都有不错的耐受性，不需要额外做表面防腐处理就能满足多数常规工况的使用要求。阀体的两个流体接口采用内螺纹设计，规格为1/8英寸管螺纹，和常规气动管路、小型液路接头的适配度很高，不需要额外做转接头就能完成管路连接。2mm的孔径设计是兼顾流量与响应速度的选择，这个通径下的阀体内腔容积很小，阀芯的动作行程短，线圈得电后阀芯的吸合时间可以控制在十毫秒级别，关断响应也非常迅速，对于需要精准控制通断时长的定量加注、脉冲气控场景非常适配。

安装边界方面，这款电磁阀的整体结构非常紧凑，电磁驱动头的外径控制在30mm以内，阀体部分的最大外接圆尺寸也和驱动头匹配，整体安装占用的空间很小，在排布密集的阀岛、内部空间局促的小型设备里安装时，不会和周边的管路、其他元件产生干涉。安装时既可以通过阀体的螺纹接口直接固定在管路上，也可以借助支架通过驱动头部分的安装孔固定在安装板上，两种固定方式都能保证足够的连接强度，不会因为介质流动的振动导致阀位偏移。

从功能特性上看，这款阀的密封结构采用了平面密封搭配锥面导向的设计，阀芯动作时的导向精度高，不会出现偏磨导致的密封失效问题，密封件选用耐温丁腈橡胶材质，在-10℃到80℃的工作温度区间内都能保持稳定的弹性，长期反复动作也不会出现密封材料老化开裂的问题。线圈部分的功耗控制做了优化，长期通电状态下的温升控制在安全范围内，不会因为持续发热导致线圈绝缘层老化，也不会因为表面温度过高影响周边安装的热敏元件。在气路控制场景中使用时，这款阀可以稳定承受1MPa以内的工作压力，动作过程中不会出现内部泄漏，关断状态下的密封性能可以满足绝大多数低压气控回路的要求；在水路控制场景中使用时，只要介质没有大颗粒杂质，就不会出现阀芯卡滞的问题，长期使用的可靠性非常不错。

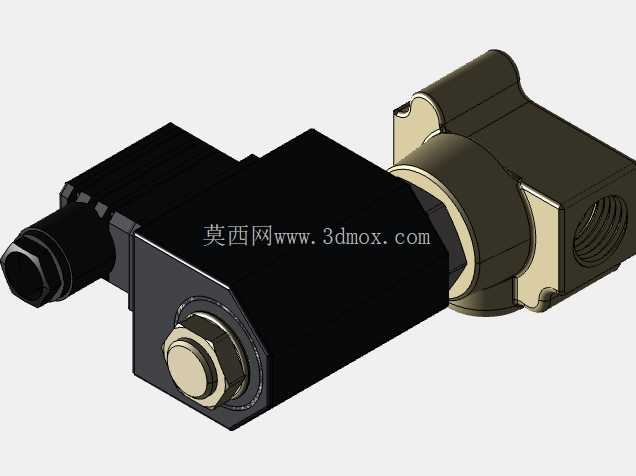

实际选型应用的时候需要注意，这款阀的通径较小，不适合用在有大颗粒杂质、介质粘度较高的回路里，如果介质里有细小杂质，需要在阀的入口端加装过滤精度不低于50μm的过滤器，避免杂质卡滞在密封面上导致关断不严。另外这款阀的流向是固定的，阀体上标注的箭头方向需要和介质流动方向保持一致，反向安装会导致关断状态下的泄漏量超标，也会影响阀芯的正常动作。在三维建模过程中，这款模型完整还原了阀体的锻压纹理、线圈外壳的分型线、接线端的结构细节，安装接口的尺寸完全按照实际管螺纹标准建模，导入装配体后可以直接用来做管路排布的干涉检查，也可以用来模拟阀的动作空间，验证安装位置是否预留了足够的接线、扳手操作空间，避免实际装配时出现空间不足无法操作的问题。
