汽车冷却系统散热器出水连接管

这款散热器出水连接管属于汽车发动机冷却循环系统中的关键流体转接部件，整体采用铸铝一体成型后机加工的工艺路线，在整车热管理回路里承担缸体水套与散热器上水室之间的冷却液导流、接口转接与安装定位功能。这类接头在乘用车、轻型商用车的水冷发动机周边十分常见，区别于橡胶软管直连的方案，带法兰基座的金属出水座能够在振动较大、温度交变频繁的缸盖出水口位置提供刚性支撑，同时为水温传感器、旁通管路或小循环回路预留扩展接口。

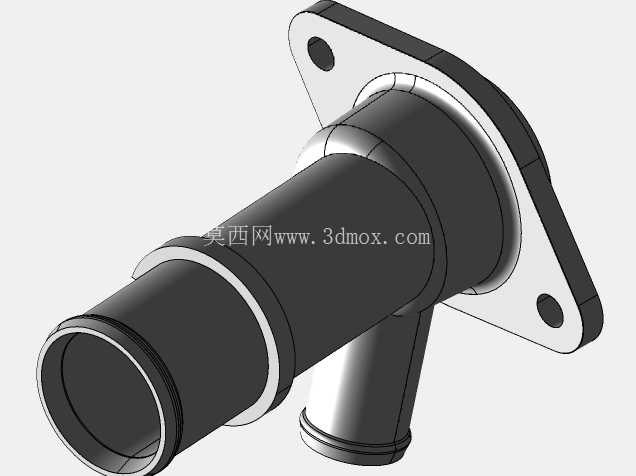

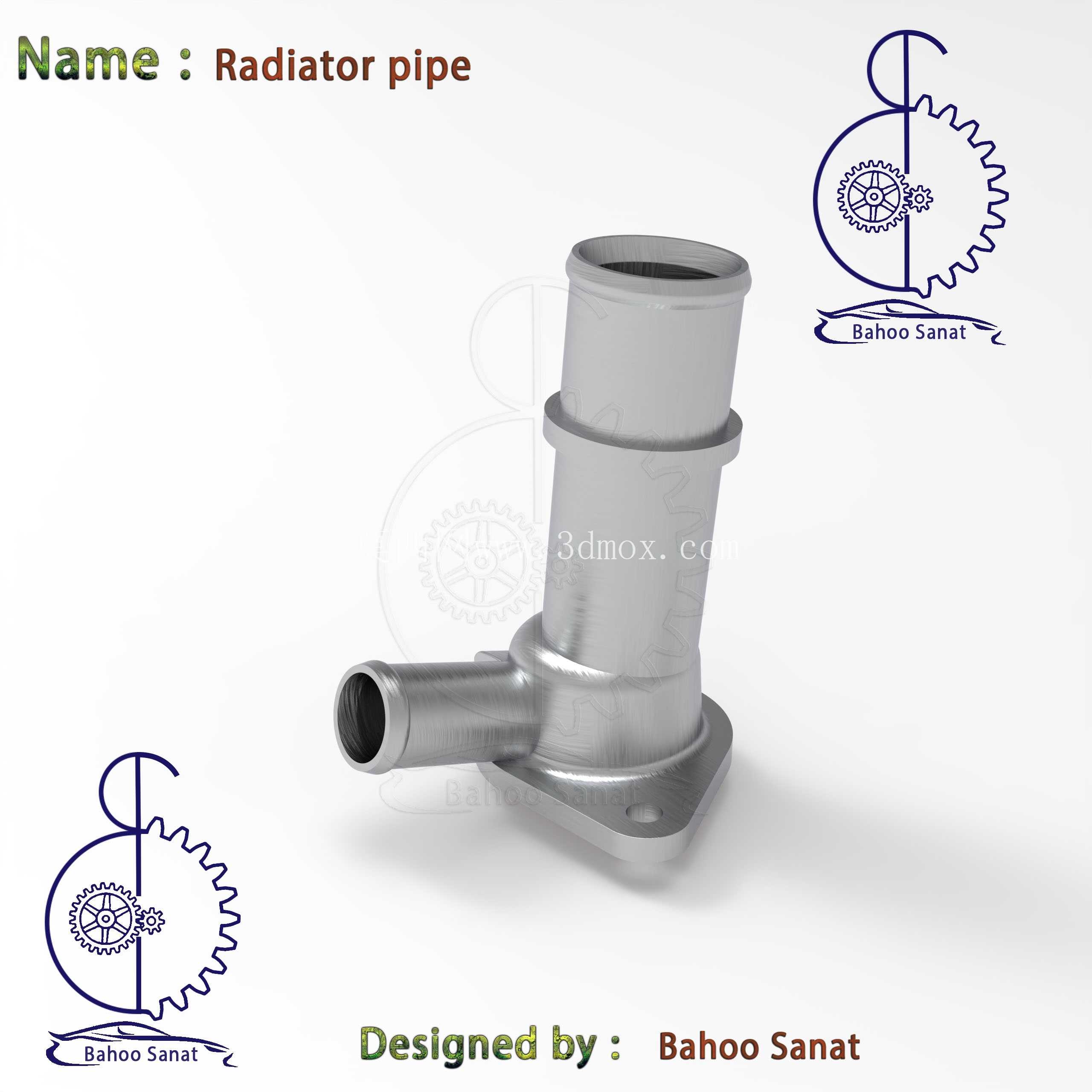

从结构布局来看，零件主体由三部分构成：底部是近似菱形的安装法兰，法兰面上预留两个螺栓过孔，用于将整个管座压紧固定在缸盖或缸体的出水口平面上，法兰与机体之间需加装密封垫片或涂覆密封胶，防止高压冷却液渗漏。法兰上方竖立的主通道为大口径直筒，筒身外侧加工出两道环形凸肩，这是典型的软管卡箍安装位——橡胶水管套入后，凸肩可以阻止胶管在压力脉冲和拉力作用下滑脱，两道凸肩之间的凹槽恰好容纳蜗轮卡箍的钢带，保证抱紧力均匀。主通道侧面以约九十度夹角引出一根小口径侧支管，支管端部同样带凸肩结构，用于连接膨胀罐补水管、暖风回路或节气门体预热管路，实现一处取水、多路分配的作用。

建模时需要重点把握几处工程细节。首先是流道的圆滑过渡，主筒与侧支管相交的内部相贯线不能保留尖锐棱边，实际铸件通过砂芯成型会自然带出圆角，三维建模中应在交汇处做出R3至R5的内圆角，既符合铸造工艺要求，也能降低冷却液流动阻力、避免气蚀和局部滞流。其次是法兰面的加工余量与拔模斜度，法兰底面为密封面，需要铣削保证平面度，而法兰外缘和筒身外壁沿脱模方向应给出1°至1.5°的拔模角，方便压铸或金属型铸造后起模。主筒顶端和侧支管端头的凸肩外径要大于配合胶管内径约1至2毫米，形成过盈装配，凸肩边缘倒小圆角，避免装配时割伤橡胶管内壁。

安装边界方面，法兰两孔的中心距、孔径以及相对于主通道轴线的位置度，是与机体匹配的首要尺寸，设计时通常按M6或M8螺栓配做，孔位公差控制在±0.2毫米以内。主筒的外径需与对应规格的成型橡胶水管内径一致，常见规格在20至32毫米区间，侧支管外径则多在10至16毫米。整体高度决定了水管的弯曲半径和走线空间，建模装配时要核对引擎盖、风扇护风圈及周边线束的间隙，保证在发动机悬置产生位移时管路不发生干涉。法兰密封面的平面度、粗糙度以及螺栓预紧顺序，直接决定冷热交变下是否会出现渗漏，因此在工程图上需标注密封面的粗糙度和螺栓拧紧力矩要求。

在冷却系统实际运行中，该部件长期承受-40℃至120℃左右的温度波动以及0.1至0.2兆帕的系统压力，铝合金材料在轻量化和耐腐蚀性之间取得平衡，内部流道需避免死角，防止冷却液长期滞留产生水垢堆积。三维结构设计阶段，工程师通常会先依据缸盖出水口的坐标和周边硬点确定法兰姿态，再沿主水流方向拉伸主通道，随后根据附属管路的走向布置侧支管角度，并在所有壁厚过渡区域添加铸造圆角和加强筋，最后通过布尔运算抽出内腔流道，核对最小壁厚是否满足铸造和承压要求。整个零件虽小，却直接关系到冷却回路的密封可靠性与发动机热安全，是动力总成周边管路设计中不可忽视的基础连接件。
