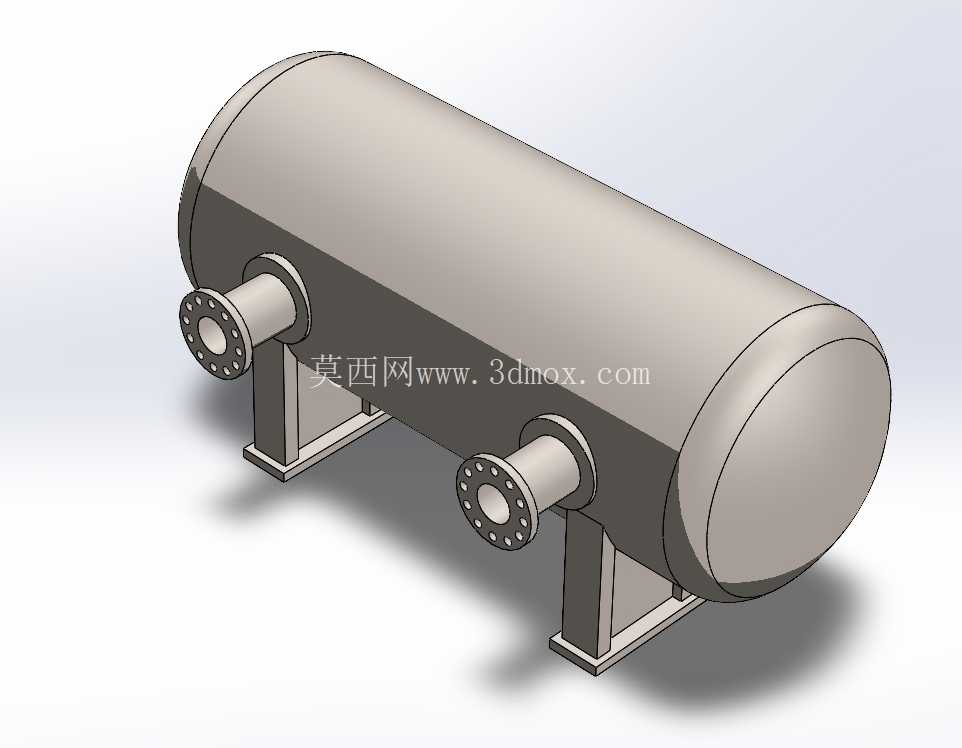

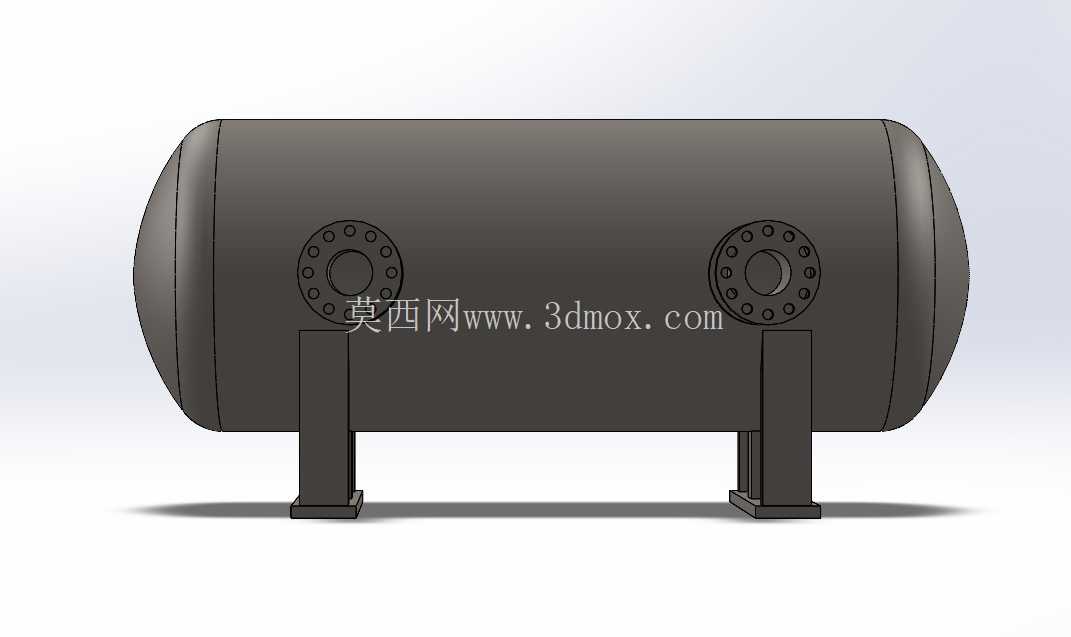

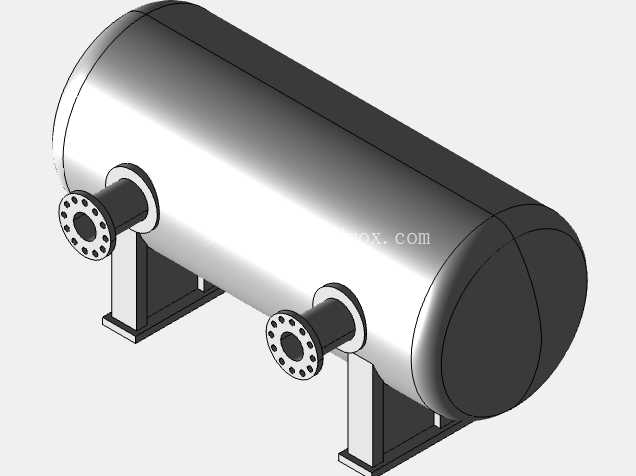

带鞍式支座的卧式承压罐体结构

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1120142
  • 带鞍式支座的卧式承压罐体结构
  • 带鞍式支座的卧式承压罐体结构
  • 带鞍式支座的卧式承压罐体结构

在中小型化工、暖通供水、小型油气储运的现场配套环节,这类卧式承压罐体的出镜率一直不低,不像大型立式储罐需要专门做高耸的基础承台,它对安装场地的竖向空间要求更低,适配很多层高受限的车间、户外撬装集成站点的布局需求。从结构设计逻辑来看,整个罐体采用等直径圆筒搭配两端标准椭圆封头的构型,椭圆封头的曲面曲率是经过受力校核的,相比平盖封头能大幅降低内压作用下的封头边缘应力集中,不需要额外在封头与筒节的连接位置堆焊过厚的补强层,就能稳定承受0.6-1.6MPa区间的常规工作内压,适配多数低压流体存储、缓冲的工况需求。

筒身两侧对称布置的两个带螺栓孔的法兰接口,是整个罐体的介质流通通道,法兰的密封面采用突面结构,配套对应的石棉橡胶或金属缠绕垫片就能实现可靠密封,法兰的螺栓孔数量、孔径是匹配对应公称通径的标准参数,现场安装时不需要额外配做连接孔,直接和上下游工艺管道的对应法兰对齐穿螺栓即可完成对接,两个接口分别作为介质的进料与出料口,也可根据实际工艺需求,将其中一个接口改造为压力表、安全阀的安装接口,满足承压设备的安全附件配置要求。

支撑结构采用的是双鞍式支座,这是卧式卧式承压罐体最经典的支撑形式,两个支座分别布置在靠近两端封头的位置,支座的包角覆盖筒身下表面120度范围,能把罐体的自重、内部介质重量均匀分散到支座与基础的接触面上,避免筒身局部出现过大的压应力导致变形;其中一个支座设计为固定端,地脚螺栓孔采用圆孔,直接与预埋基础螺栓锁紧固定,另一个支座的地脚螺栓孔采用长圆孔,预留出罐体受热膨胀时的轴向位移余量,避免温度变化产生的热应力拉扯支座焊缝或者筒身本体,这也是卧式承压设备支撑设计里必须考虑的细节,很多新手建模时容易忽略这个滑动端的设计,导致实际安装投用后出现焊缝开裂的问题。

从安装边界来看,整个罐体的轴向长度、筒身直径的比例控制在3:1左右,这个比例下罐体的整体稳定性更好,不会因为长径比过大导致运输、吊装过程中出现挠曲变形;支座的底板尺寸是匹配基础承载要求设计的,安装时只需要在现场做两个对应间距的混凝土基础墩,找平后将支座就位固定即可,不需要额外做整体的大型混凝土平台,能大幅降低现场安装的土建成本。筒身的壁厚设计是根据工作压力、材料许用应力计算得出的,在满足强度要求的前提下尽可能控制壁厚,减少整体设备重量,降低吊装难度与材料成本,筒身与封头的连接采用双面焊结构,所有焊缝位置都需要做无损检测,确保没有焊接缺陷导致的泄漏风险。

在实际应用场景里,这类罐体可以作为压缩空气系统的缓冲罐,稳定管网压力,减少空压机的频繁启停;也可以作为小型供水系统的压力罐,维持供水压力稳定;在小型化工生产场景里,还能作为中间物料的暂存罐,缓冲上下游工序的流量波动。建模过程中,所有的法兰尺寸、支座尺寸、封头曲率都参考了对应的压力容器行业标准,没有随意设定非标尺寸,确保模型导出后可以直接用于初步方案布局、撬装设备的集成设计校核,不需要再对核心安装尺寸做大幅度调整。筒身表面没有多余的凸起结构,除了两个法兰接口之外没有其他额外开孔,后续如果需要加装人孔、液位计接口,可以直接在筒身对应位置按照开孔补强要求做开孔设计,基础模型的结构预留了足够的改造空间。鞍座与筒身的连接位置设置了加强垫板,避免支座焊接时的热量直接作用在筒身壁板上导致局部材质性能变化,同时也能分散支座处的局部应力,这也是承压设备支撑结构设计里的常规细节,很多非行业内的建模者经常会漏掉这个垫板结构,导致模型和实际工程结构存在偏差。
