带钢梯与管线系统的卧式承压储装设备

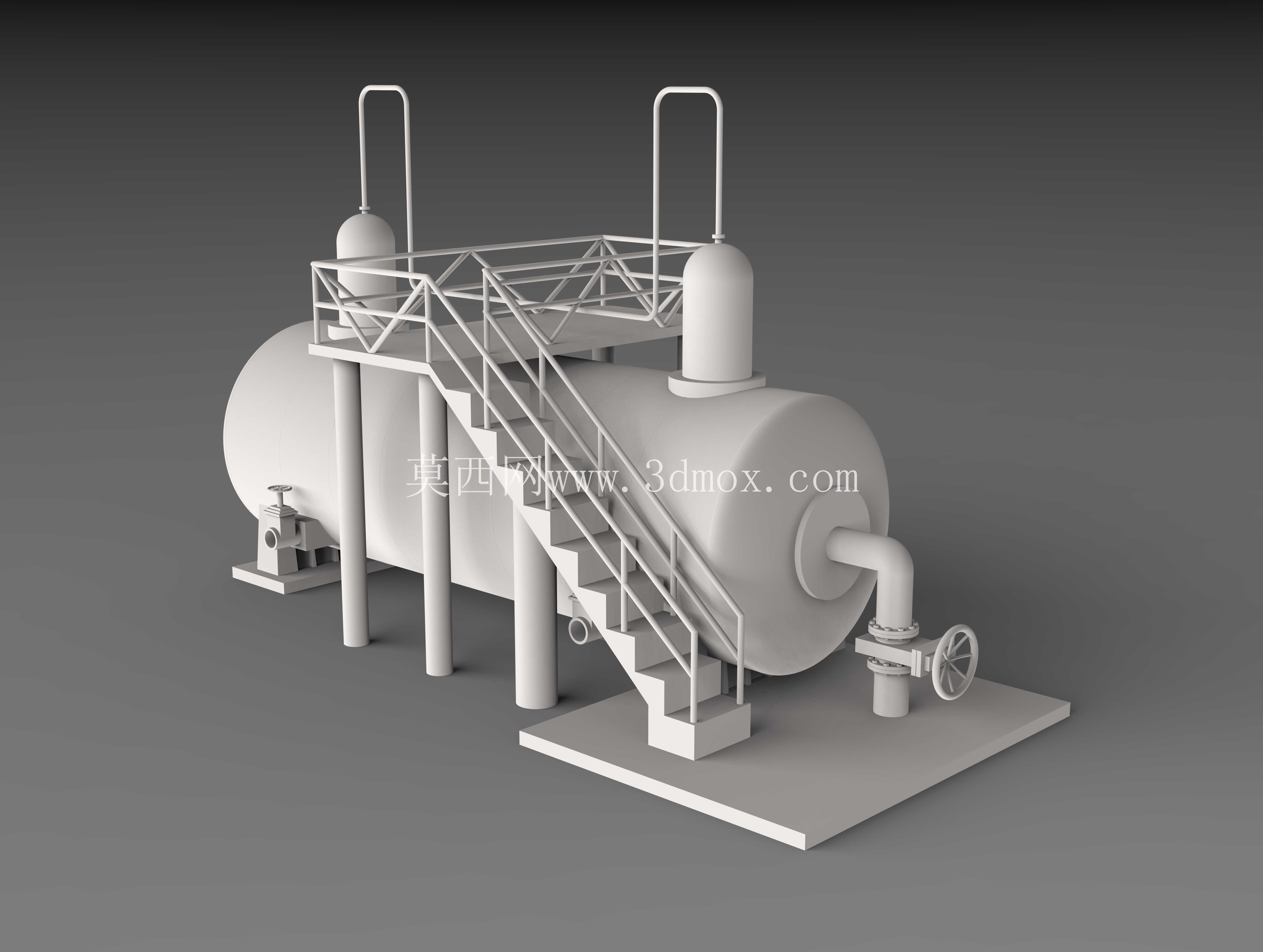

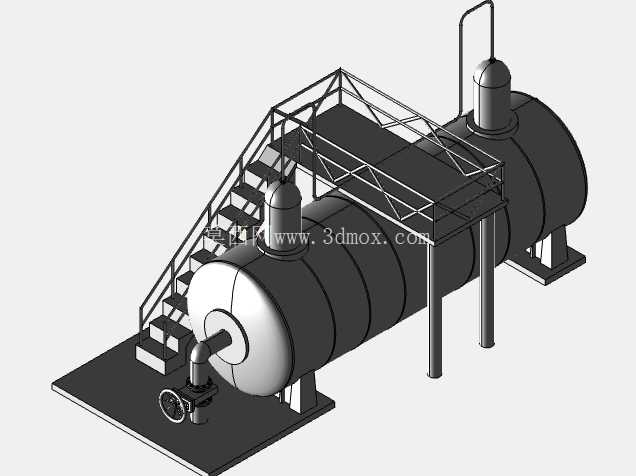

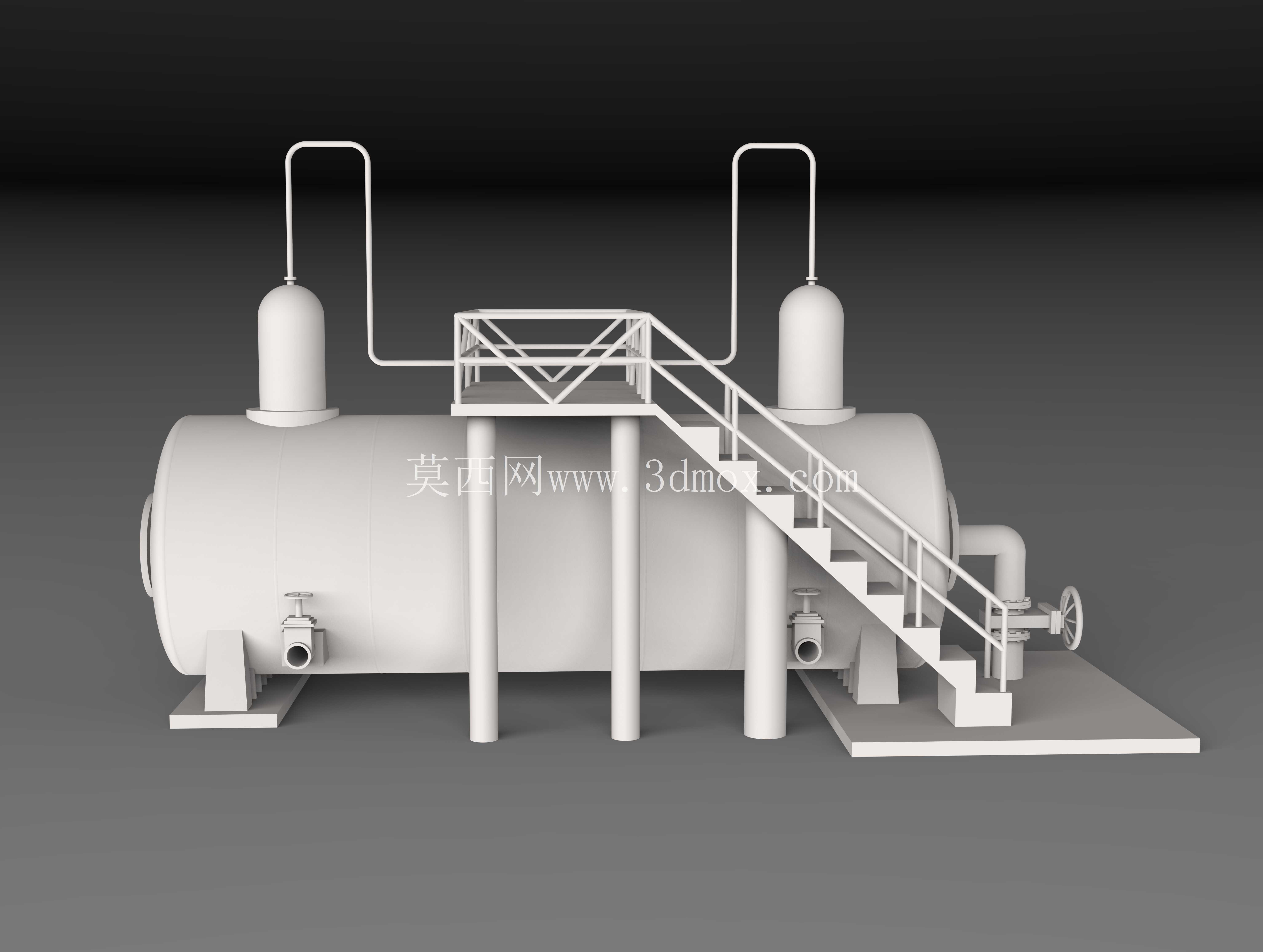

　　这套卧式承压储装设备的三维结构，核心围绕油气集输、化工介质分离存储的现场工况搭建，在油田联合站、中小型化工原料预处理工段这类场景中，这类设备承担着气液两相介质缓冲、初步分离、稳压存储的核心作用，是衔接上游来液管线与下游输送、处理工序的关键节点。从结构设计逻辑来看，主体采用长筒形卧式罐体布局，相比立式储装结构，卧式布置的重心更低，对现场基础的承重载荷分布更均匀，尤其适合地质承载力一般、场地横向空间充足的户外安装场景，不需要搭建过高的承重框架就能完成设备布设。

　　罐体顶部对称设置的两个立式小型承压腔，是针对气液分离场景做的结构优化，罐体内部完成初步分离的气态介质会通过顶部的弯管组件导入这两个腔室，完成二次气液分离后再送入下游的气体处理管线，避免气态介质带液影响后续设备运行。配套的斜向钢梯与顶部操作平台，完全围绕日常运维的操作需求设计，钢梯的踏步高度、梯段宽度符合工业操作平台的安全规范，顶部平台设置的护栏高度、横杆间距满足现场巡检、阀门操作的安全防护要求，平台的支撑立柱直接落地固定在设备基础上，不与罐体壁板直接焊接，避免运维人员操作时的载荷直接传递到罐体壁板，造成壁板局部应力集中。

　　罐体侧面布设的管线与阀门组件，分别对应介质入口、排污出口、液位检测接口、安全阀安装接口，其中罐体端部的大口径阀门用于定期清理罐底沉积的固相杂质，侧面靠下位置的接口连接液位变送装置，可实时监测罐内介质液位高度，顶部的弯管管线做了圆弧过渡处理，减少气态介质输送过程中的阻力损失，同时避免直角弯头处长期受介质冲刷出现磨损泄漏。从安装边界的尺寸逻辑来看，整套设备的横向总长度以罐体长度为基准，加上端部阀门、侧面管线的外伸长度，预留出阀门操作的手部操作空间，钢梯的外伸长度根据梯段的倾斜角度计算，保证梯段底部与基础边缘留有足够的通行距离，设备总高度以顶部立式承压腔的顶端为最高点，顶部平台的高度刚好匹配罐体顶部阀门的操作高度，不需要运维人员过度抬臂就能完成阀门启闭操作。

　　罐体底部的鞍式支座是整套设备的核心承重部件，支座的弧形面与罐体外壁完全贴合，支座底部的底板通过地脚螺栓与混凝土基础固定，两个鞍式支座的间距根据罐体的长度、满载时的总重量计算，避开罐体的环向焊缝位置，避免支座支撑力作用在焊缝处造成焊缝开裂。在建模过程中，所有管线的连接位置都做了法兰对接的结构细节，钢梯的踏步采用防滑花纹板的结构示意，护栏的横杆、立杆的连接节点都还原了现场焊接的实际结构，罐体壁板的厚度根据承压等级做了等比例缩放，保证模型的结构比例与实际工业设备完全一致，不存在结构逻辑上的错误。这类设备在现场安装时，需要提前在混凝土基础上预留地脚螺栓的预埋孔，设备吊装就位后调整水平度，再完成地脚螺栓的灌浆固定，之后对接各个工艺管线，做水压试验验证罐体的密封性与承压能力，才能正式投入运行。日常运维过程中，操作人员通过钢梯到达顶部平台，可完成顶部阀门的操作、安全阀的定期校验，罐体侧面的低位阀门可在不停产的情况下完成罐底排污作业，整套结构的设计完全围绕减少运维操作难度、提升设备运行稳定性展开，没有多余的装饰性结构，所有外露部件都有明确的功能指向。
