快开式工程管网维护用承压舱口结构

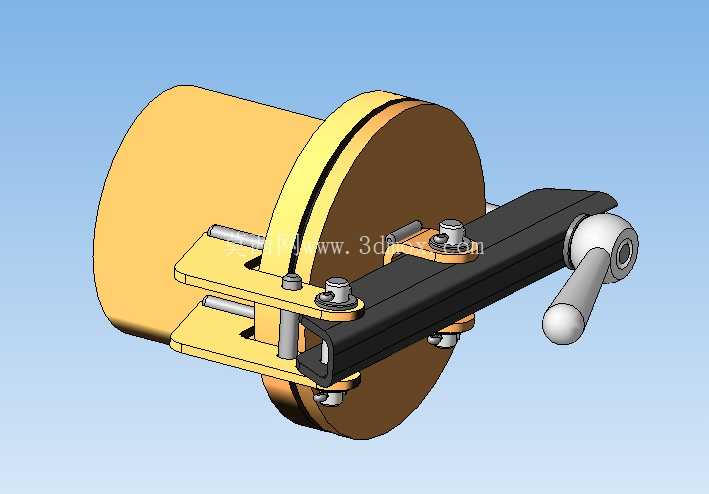

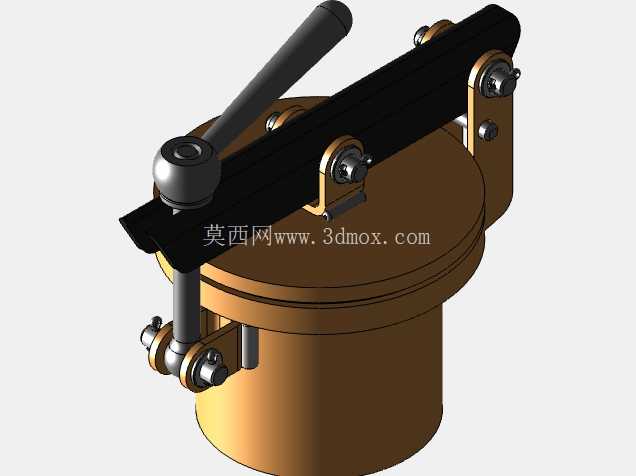

　　在市政地下管网、工业工艺管线的日常运维场景里，带压管线的检修开口一直是影响作业效率的关键节点，常规法兰盲板式开口拆卸需要逐一松动多组螺栓，不仅耗时久，反复拆装还容易损伤密封面，带压工况下操作风险也更高，这款快开维护舱口就是针对这类痛点设计的管线附件。从结构设计逻辑来看，这款舱口采用了偏心压杆锁紧的结构形式，没有采用传统的多螺栓周向均布锁紧方案，而是通过单手柄操作的杠杆压臂，配合周向定位的压块实现舱盖的快速压紧与松开，操作人员只需要扳动手柄就能完成舱盖的开启和锁闭，不需要额外携带扳手类工具，单人就能完成操作，大幅缩短了管网维护时的开口作业时间，尤其适合需要频繁开启进行清淤、检测、元件更换的管段位置。

　　尺寸边界上，这款舱口的通径设计为100毫米，适配同公称直径的钢制管线，筒体段采用直筒焊接结构，安装时可以直接和管线的开口位置进行对焊连接，不需要额外加装过渡转接件，筒体端部的密封面采用平面加工，配合密封圈能够实现0.6兆帕工况下的静密封要求，符合相关管线附件的承压标准，能够满足常规给排水、低压工艺输送管线的压力使用需求。锁紧机构的设计上，压臂采用了槽型钢结构，刚性足够承受锁紧时的压紧力，铰接点的销轴采用不锈钢材质，避免长期在地下潮湿环境下出现锈蚀卡滞的问题，压块与舱盖接触的位置做了圆弧过渡，锁紧过程中不会刮伤舱盖表面的防腐涂层，手柄末端的球形握把符合人工力学操作要求，扳动时受力均匀，不会出现硌手的问题，同时手柄在锁紧到位后可以自然垂落，不会额外占用管线周边的安装空间，也避免了通行过程中被误碰解锁的风险。

　　密封结构的设计上，舱盖与筒体之间的密封圈采用嵌入式安装，定位在筒体端部的密封槽内，不会因为舱盖开启时的剐蹭出现密封圈移位、脱落的问题，密封面的加工粗糙度控制在合理范围内，不需要涂抹密封胶就能实现可靠密封，后期更换密封圈也只需要撬开旧圈嵌入新圈即可，维护成本很低。从安装适配性来看，整个舱口的外部轮廓没有突出的尖锐结构，焊接到管线上之后，外部最大轮廓直径比筒体法兰直径大出的尺寸控制在合理范围，适合安装在管廊、地下井室这类空间相对局促的场景，不会因为结构突出影响周边管线排布或者人员通行。

　　实际使用过程中，当管网需要维护时，操作人员只需要向上扳动手柄，带动压臂抬起，就能解除压块对舱盖的压紧力，转动舱盖即可露出管线开口，作业完成后将舱盖复位，扳动手柄向下压到锁紧位置，就能实现均匀压紧密封，整个操作过程耗时不超过一分钟，相比传统螺栓连接的盲板结构，作业效率提升非常明显，同时因为锁紧力通过压臂杠杆放大，只需要很小的操作力就能达到足够的密封压紧力，操作人员的劳动强度也大幅降低。结构的可靠性方面，铰接位置都设计了防松脱的限位结构，长期反复启闭也不会出现销轴脱出、结构散架的问题，所有受力部件都经过强度校核，在0.6兆帕的额定工作压力下，结构变形量控制在密封允许的范围内，不会因为承压出现密封泄漏的问题，表面的防腐涂层适合地下潮湿、有一定腐蚀性的环境，使用寿命能够匹配管线的整体运维周期。
