手动杠杆式法兰连接弹簧截止阀结构

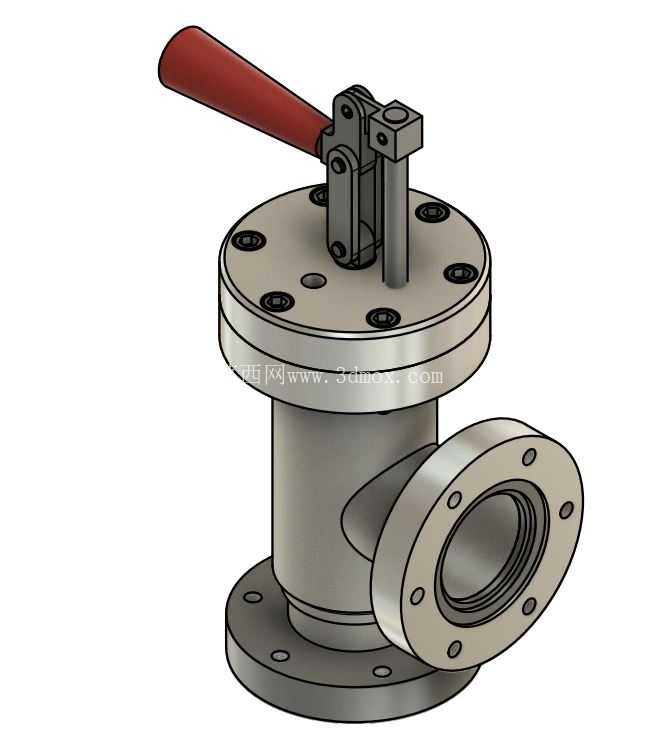

在化工流体输送、中小型压力容器排空、轻工生产管路支路控制场景里，这类带手动杠杆操作的弹簧阀是很常见的管路控制元件，和常规手轮旋转式截止阀不同，它的操作逻辑是通过压下带红色绝缘握套的杠杆手柄，直接带动阀杆做轴向升降，松开手柄后靠阀腔内置的复位弹簧自动推动阀杆回位，实现阀瓣与阀座的密封贴合，完成管路通断的快速切换，不需要操作人员持续施加保持力，在需要频繁点动通断、快速截断介质的工位上，操作效率比旋转式阀门高很多，也能避免操作人员忘记关阀导致的介质跑冒问题。

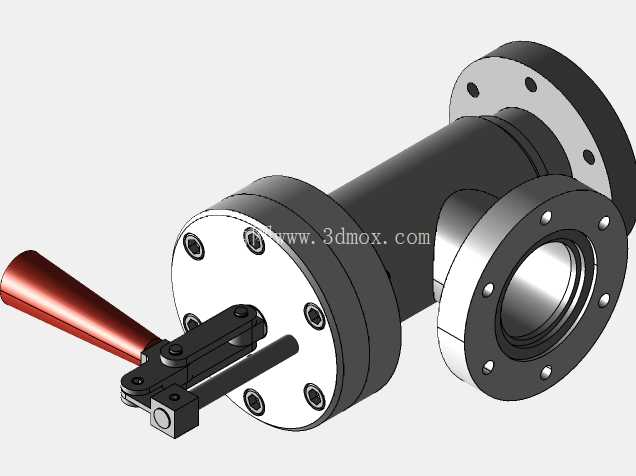

从结构设计逻辑来看，整个阀体采用直角式流道布局，介质从侧方法兰接口进入阀腔，垂直向上或者向下从顶部对应的法兰接口流出，这种直角流道的设计一方面能缩短阀杆的动作行程，让弹簧的复位行程控制在合理范围内，避免弹簧过长导致的失稳问题，另一方面也能让管路布局更紧凑，在设备侧壁、罐顶出口这类安装空间局促的位置，不需要做90度弯头转接就能直接完成管路对接，减少管路连接件的数量，降低整个管路系统的泄漏点。阀体上下两端以及侧方的连接法兰都采用标准凸面法兰结构，法兰盘上的螺栓孔均匀分布，密封面加工有适配非金属垫片的密封槽，安装时只要匹配对应压力等级的法兰垫片，按对角线顺序拧紧螺栓就能保证连接密封性能，不需要额外加工定制连接接口，能直接和现有标准工业管路对接。

操作端的杠杆机构采用铰接式支座设计，杠杆的支点固定在阀顶的安装支座上，动力臂长度是阻力臂的3倍左右，操作人员只需要施加很小的握力就能克服弹簧预紧力、介质作用在阀瓣上的背压，完成开阀动作，长时间操作也不容易产生疲劳。杠杆与阀杆的接触位置采用圆弧面接触设计，避免杠杆摆动过程中对阀杆产生侧向分力，防止阀杆长期受侧向力出现磨损卡涩，保证阀杆动作的同轴度。阀杆的密封部位采用多层填料密封结构，填料压盖通过两个对称布置的螺栓压紧，当长期使用出现填料磨损泄漏时，可以在不拆解整个阀门的情况下，在线拧紧压盖螺栓补偿填料的压缩量，快速消除外漏问题，降低设备维护的停机时间。

内置的复位弹簧采用圆柱螺旋压缩弹簧结构，弹簧的刚度经过匹配计算，既能保证松开手柄后有足够的推力让阀瓣快速贴合阀座实现密封，又不会因为弹簧刚度过大导致开阀操作力过大，弹簧表面做了防锈钝化处理，能适应潮湿、轻度腐蚀的介质环境，避免弹簧锈蚀导致的回位卡涩问题。阀瓣与阀座的密封面采用堆焊硬质合金的结构，密封面硬度高，耐介质冲刷磨损，即使是带有少量固体颗粒的介质，长期使用也不容易出现密封面划伤导致的内漏问题，密封性能稳定。

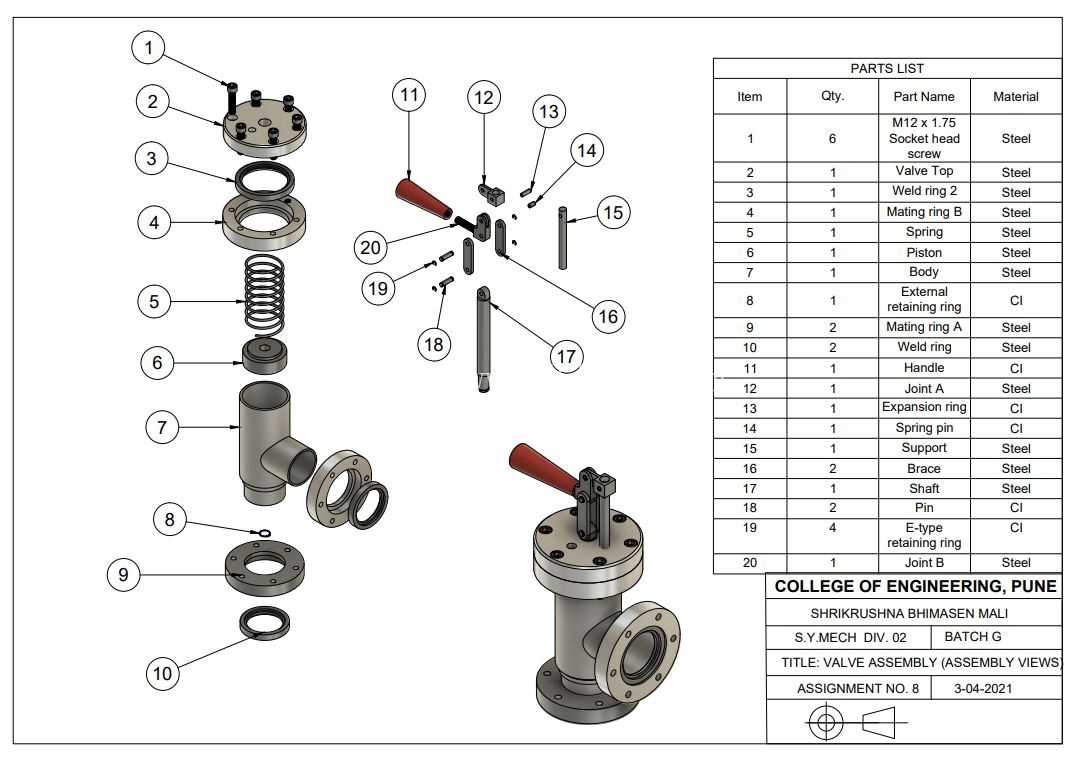

从安装边界来看，这款阀门的三个法兰端面的加工精度都满足管路安装的同轴度要求，阀顶的操作手柄在全开位置时，最高突出点距离阀顶法兰面的高度控制在合理范围内，安装时不需要在阀门上方预留过大的操作空间，手柄的摆动角度控制在90度以内，侧方预留的操作空间只要能满足手柄全行程摆动即可，适合在密集排布的管排之间安装。阀门的整体重心落在垂直方向的轴线上，安装在水平管段或者垂直罐壁上时，不会因为重心偏移导致连接法兰承受额外的弯矩，能有效降低法兰密封面泄漏的概率。在实际选型应用中，这类阀门通常用在压缩空气管路支路、小型蒸汽设备的排空口、液压系统的应急泄放支路、给排水管路的快速控制工位，相比电磁阀类的自动控制阀门，它不需要接入电源或者控制气源，纯机械结构的可靠性更高，在易燃易爆、供电不稳定的工况场景下也能稳定工作，不会因为断电断气导致阀门失控。在做三维建模装配的时候，要特别注意杠杆铰接点的间隙配合尺寸，阀杆与填料函的同轴度公差，还有弹簧在全行程范围内的压缩量变化，避免出现装配干涉、弹簧并圈导致的动作卡滞问题，法兰连接面的螺栓孔位置要严格对应标准法兰的尺寸规范，保证实际生产加工后的零件能和标准管路配件互换。
