标准管径手动三通换向流体控制阀

在中小管径流体输送管路的改线、分流作业场景里，这类手动三通阀是现场运维、小型设备流体回路搭建中出镜率极高的基础部件，适配25.4毫米标准管径的管路连接，刚好对应1英寸规格的常规水、气、低压油输送管路，不管是小型生产设备的冷却回路分流、实验室气路的通路切换，还是民用给排水管路的支路改向，都能看到这类结构的阀件应用。

从实际使用逻辑来看，这款阀件的核心作用是通过手柄的旋转动作，改变阀体内部流道的连通状态，实现三个接口之间的通路切换：既可以让单路输入的流体从两个输出端口分流输出，也可以在两个输入源之间做切换，让流体从单一输出端口送出，部分工况下还能实现三路的完全截断，满足管路检修时的断流需求。和电动、气动控制的三通阀相比，这种纯手动结构的阀件不需要额外铺设控制线路、配置气源，安装完成后现场人员直接扳动手柄就能完成操作，在没有自动控制需求、不需要远程操作的简易管路系统里，可靠性更高，后期维护成本也更低，不会出现电控元件受潮、气路密封失效导致的动作故障。

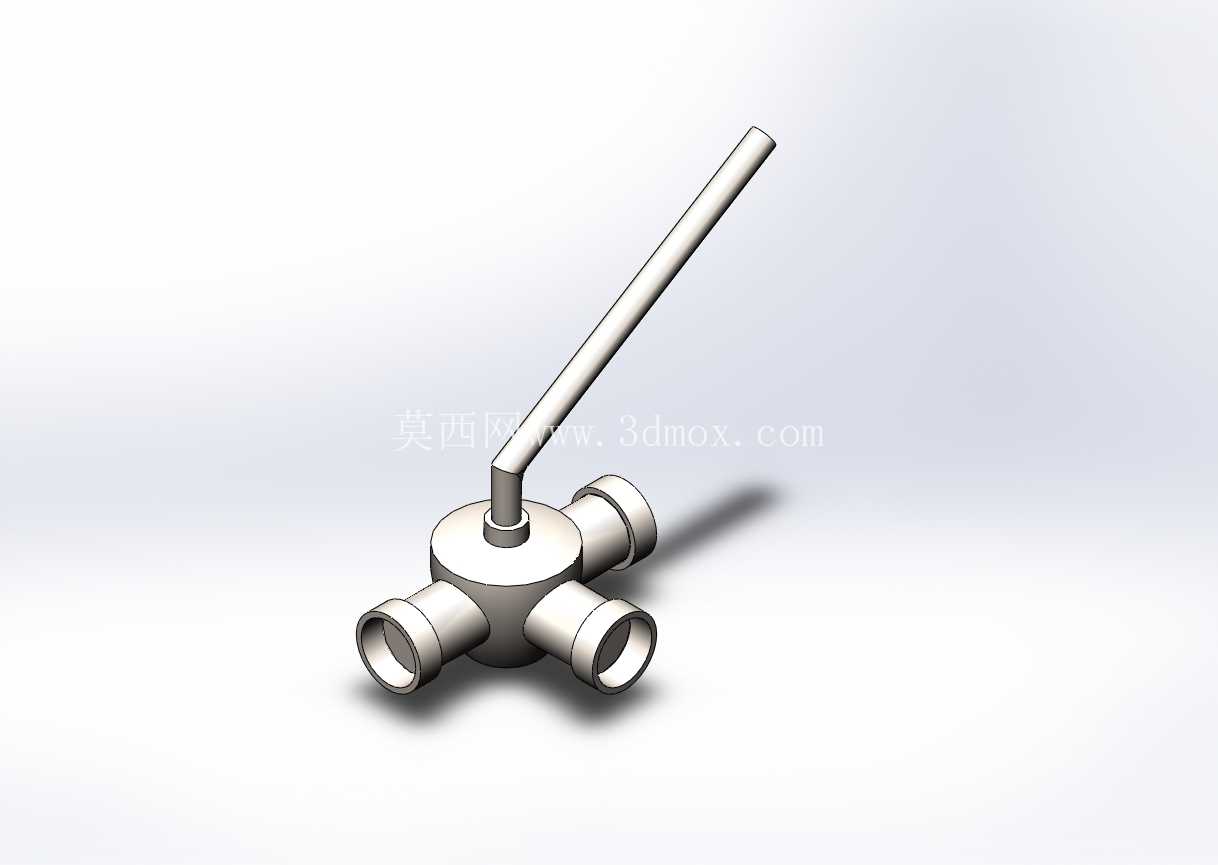

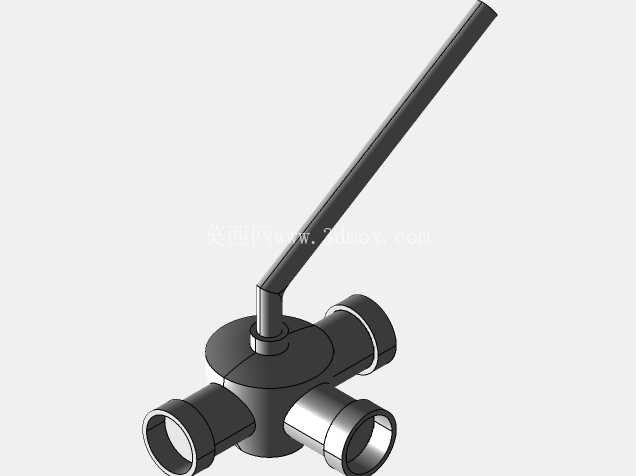

从结构设计的角度拆解，这款阀的整体布局采用了对称式的三通接口设计，三个连接端口处于同一平面，轴线互成120度分布，这种布局能最大程度减少流体在阀腔内的转向阻力，降低流道拐角处的压力损失，避免流体携带的杂质在拐角处沉积造成流道堵塞。阀体主体采用等径内腔设计，三个接口的通径完全一致，和外接25.4毫米管径的管路匹配时不会出现通径突变，减少流体经过阀件时的紊流产生，降低管路运行时的振动和噪音。顶部的操作手柄做了加长力臂设计，手柄长度和阀体旋转扭矩做了匹配，操作人员不需要借助额外的加力杆，徒手就能完成带压状态下的阀位切换，手柄和阀芯的连接部位做了防松结构设计，长期反复扳动也不会出现手柄松动、阀位指示偏移的问题。

安装边界方面，这款阀件的三个接口都采用了外螺纹连接结构，和同规格的内螺纹管路接头直接旋合就能完成安装，不需要额外配置法兰、焊接等复杂连接工序，安装时预留的操作空间只需要满足手柄90度旋转的空间需求即可，不需要在阀体周围预留太大的检修操作空间，适合在管路排布紧凑的小型设备内部安装。阀杆部位的密封采用了多层填料密封结构，在0-1.0MPa的常规流体压力工况下，不会出现阀杆处的跑冒滴漏问题，密封填料的磨损补偿可以通过顶部的压盖螺母调整，不需要完全拆解阀体就能完成密封件的压紧维护，大幅降低了现场运维的工作量。

建模过程中需要重点关注的几个尺寸公差点：三个接口的同轴度公差需要控制在0.1毫米以内，避免和外接管路连接时出现别劲、密封面贴合不严的问题；阀芯和阀腔的配合间隙需要控制在0.02-0.05毫米之间，间隙过大会导致内泄漏量超标，间隙过小则会出现阀芯旋转卡涩、操作力过大的问题；手柄和阀杆的配合方榫需要做小间隙配合，保证扳动手柄时的动作直接传递到阀芯，不会出现空行程。另外，阀体的流道内壁需要做圆滑过渡处理，所有拐角处都不能存在锐角、毛刺，避免流体长期冲刷造成局部气蚀，缩短阀件的使用寿命。

在实际选型匹配时，这款阀件适合输送常温状态下的清水、压缩空气、低粘度润滑油等无强腐蚀性的流体，不适合输送含有大颗粒固体杂质的流体，也不能在超过额定压力的工况下使用，避免阀体承压过大出现开裂、密封失效的问题。日常维护时只需要定期检查阀杆处的密封状态，根据使用频率每隔1-2年更换一次密封填料，就能保证阀件长期稳定运行，不需要复杂的保养工序。
