两通道介质切换选择球阀结构设计

在民用供水支路切换、小型化工流体分路、实验室流体管路分配这类需要单入口双出口介质切换的场景里，常规的单通路球阀加三通接头的组合往往存在安装空间冗余、操作步骤繁琐的问题，这款两通道选择阀就是针对这类细分工况做的集成化结构设计。从实际使用逻辑来看，它替代了原有“入口球阀+三通接头+两个出口截止阀”的三件套配置，通过单个手柄的旋转动作，就能完成介质从入口到两个出口之间的通断切换，不需要操作人员依次操作多个阀门，既降低了误操作概率，也减少了管路接头数量，从根源上降低了多接头带来的泄漏风险。

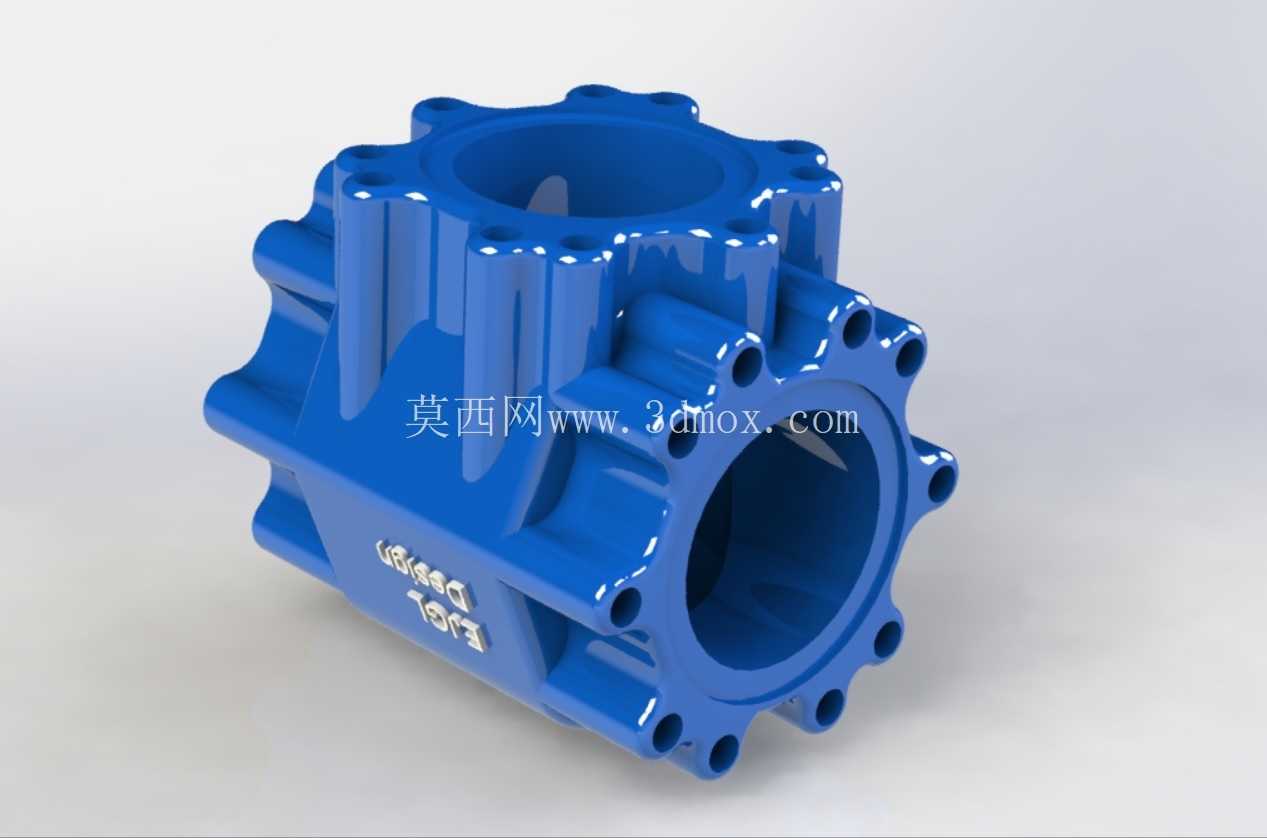

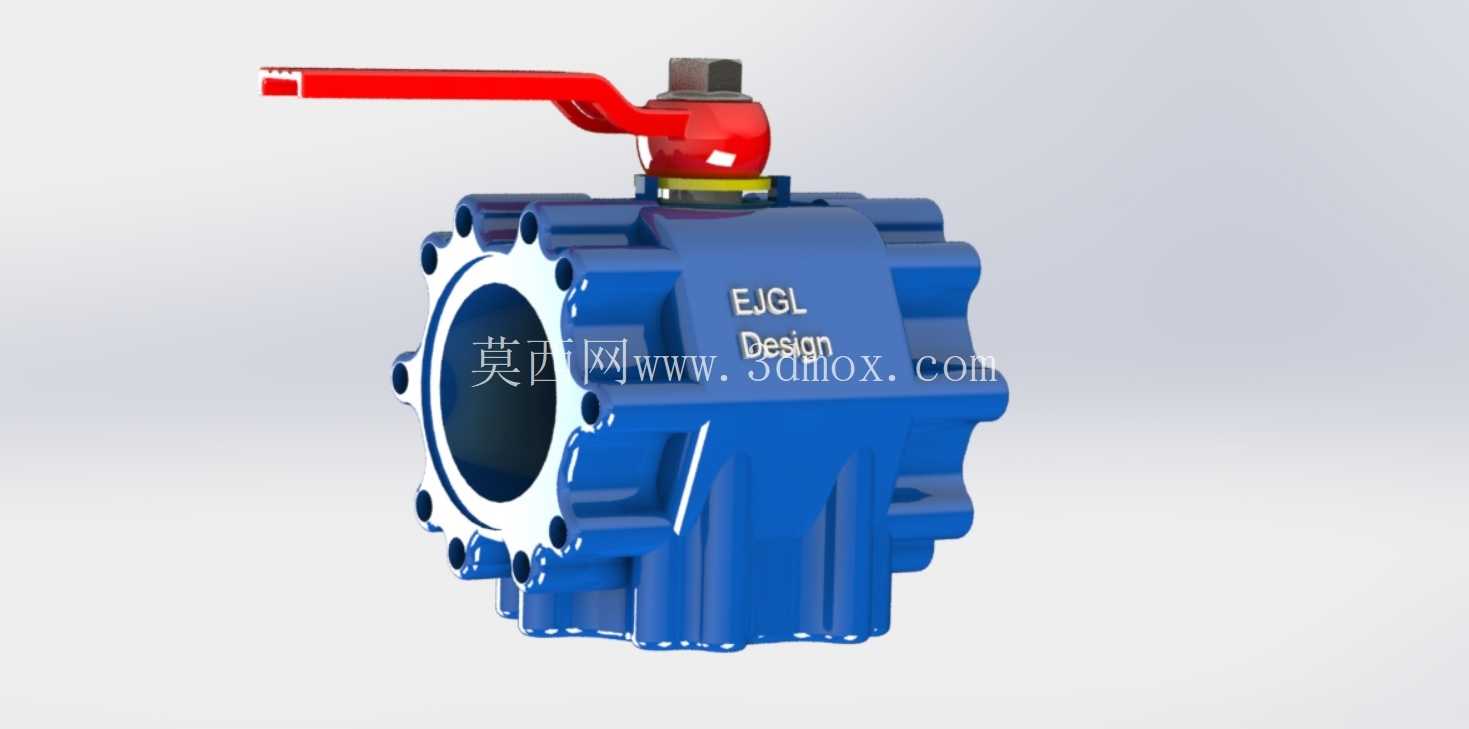

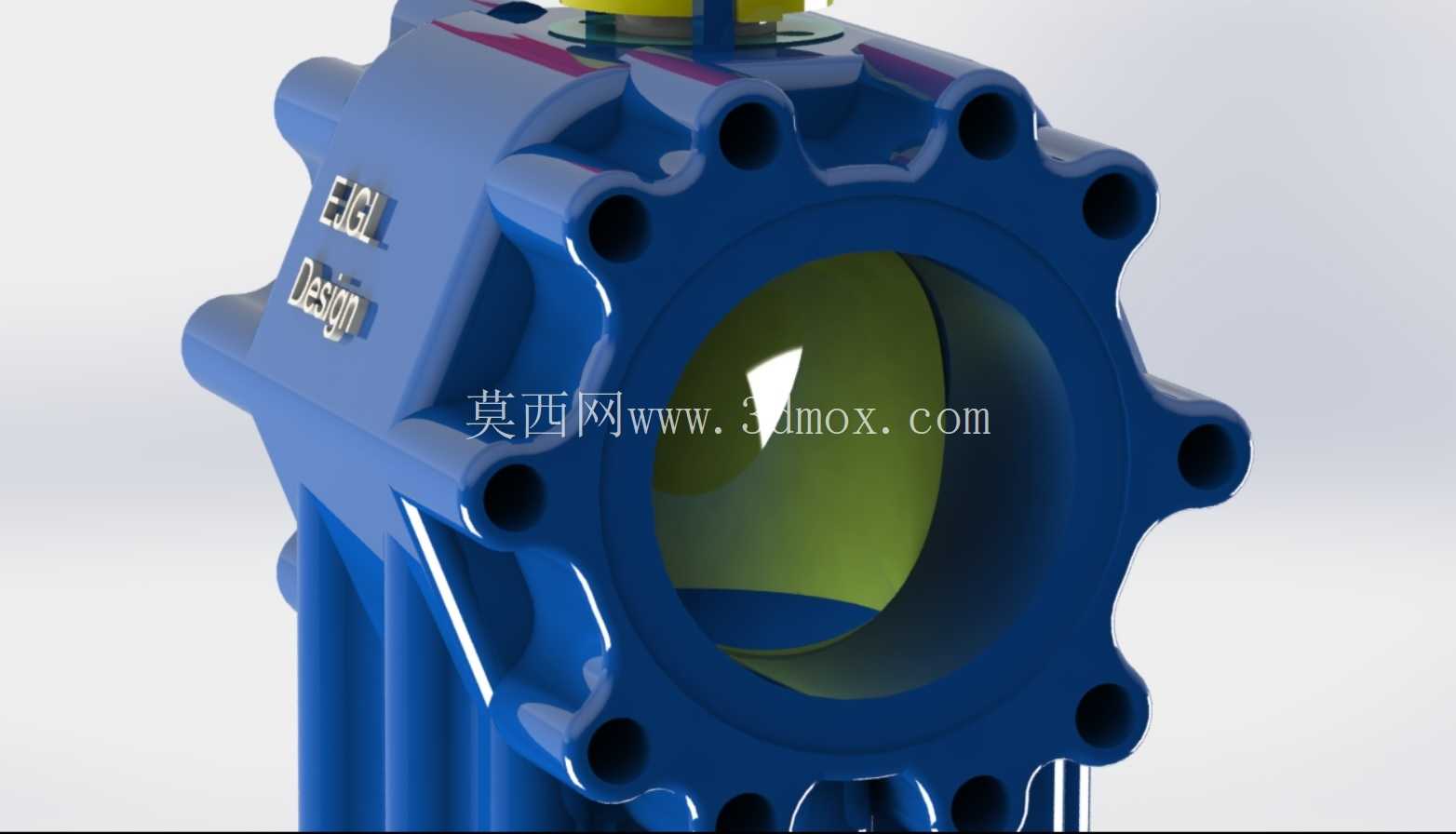

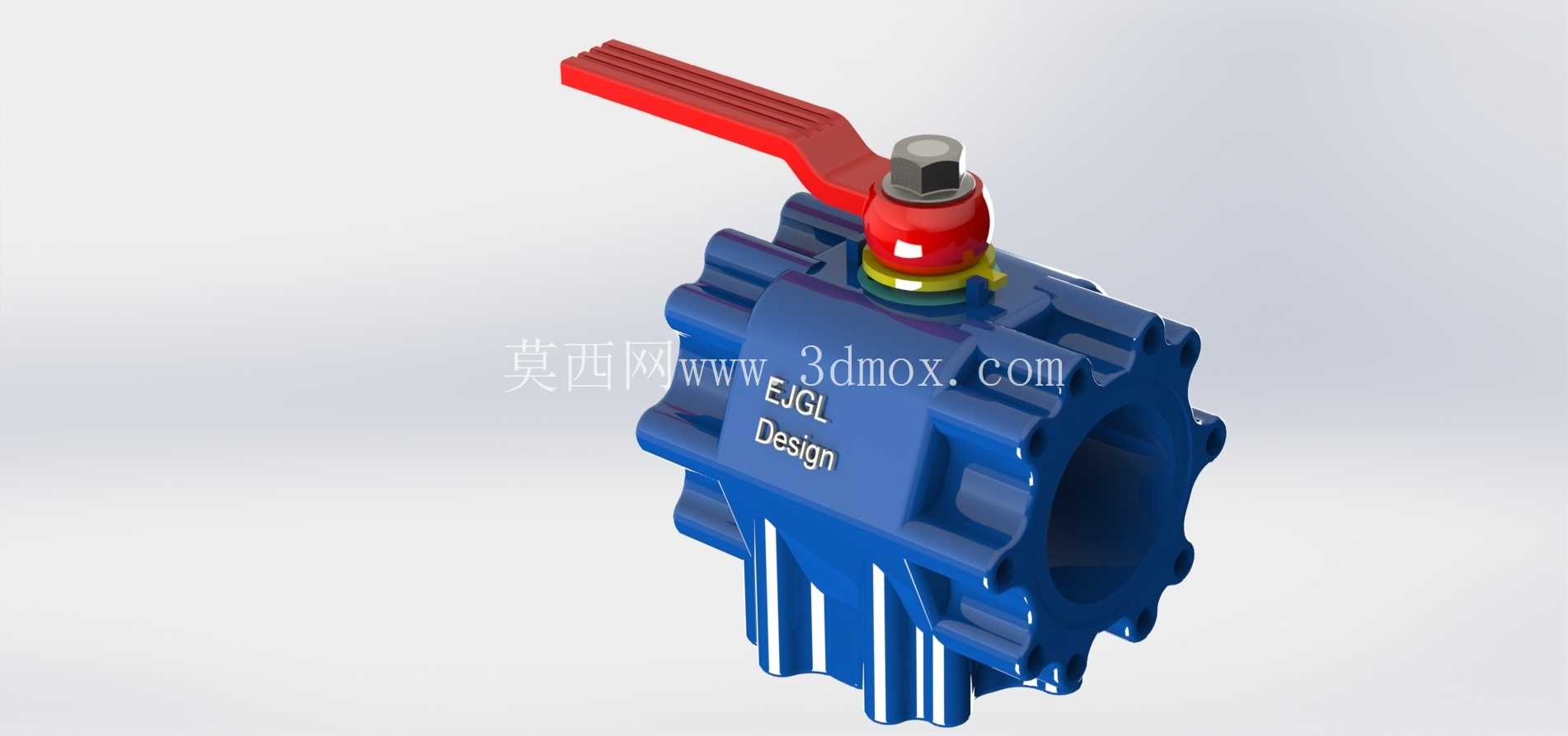

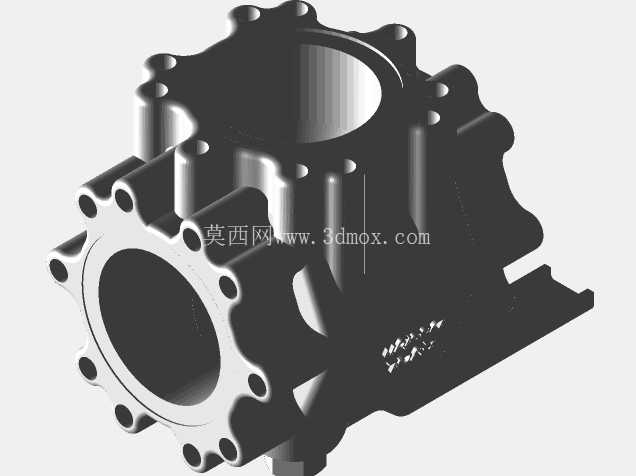

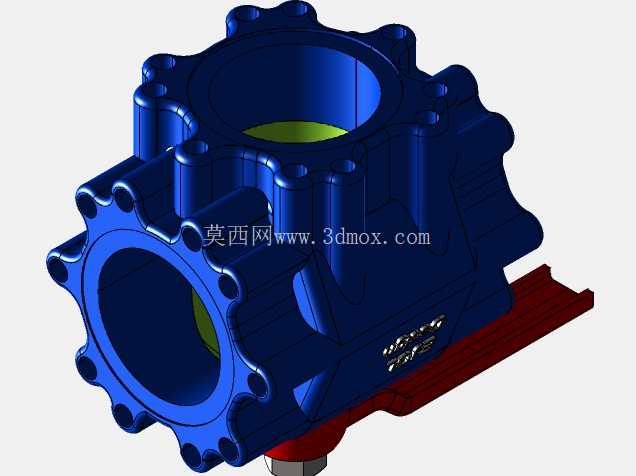

结构设计上，这款阀采用一体式锻压壳体结构，壳体外部做了周向的加强筋布局，不是单纯为了外观造型，而是考虑到1.6MPa公称压力下的壳体强度需求，筋条的位置刚好对应内部流道的应力集中区域，在不额外增加壳体壁厚的前提下，把承压能力提升了20%左右，同时筋条也可以作为安装时的夹持位，方便管钳咬合施力，不会夹伤主密封面的壳体部位。阀芯采用浮动式球芯结构，密封座选用改性聚四氟乙烯材质，兼顾了耐腐蚀性和密封弹性，在水、弱酸碱流体、常规工业流体介质下都能稳定密封，球芯的流道做了全通径匹配设计，不会因为阀腔缩径造成介质流阻增大，适合对流量损失有要求的管路系统。顶部的手柄采用加长杠杆设计，操作力矩比常规同通径球阀小30%左右，手柄表面做了防滑纹理，即使操作人员戴劳保手套操作也不会打滑，手柄和阀杆的连接采用扁方加定位销的结构，避免长期操作后出现手柄打滑空转的问题，阀杆部位设置了双重O型圈密封，即使在阀腔带压的情况下也不会出现阀杆外漏的问题，符合通用管路阀门的外漏密封要求。

安装边界方面，这款阀的进出口采用内螺纹连接结构，适配常规的低压流体输送用焊接钢管或者镀锌管的螺纹规格，安装时不需要额外的法兰转接件，直接和管路螺纹旋合即可，阀体的轴向尺寸比同通径三通球阀加两个单阀的组合缩短了40%，在狭小的设备管路舱、墙体预埋管路、小型实验台架这类安装空间受限的场景里，优势非常明显。安装时需要注意手柄的旋转行程对应的出口位置，壳体上铸有清晰的流向标识，不需要额外粘贴标识牌，长期使用也不会出现标识磨损脱落的问题。在实际工况适配中，这款阀可以用于民用冷热水系统的出水端切换，比如淋浴系统的顶喷和手持花洒切换，也可以用于小型工业设备的冷却水回路切换，比如焊机、小型空压机的冷却水分路控制，还可以用于园林灌溉系统的支路切换，不需要额外加装电控阀门，纯手动结构的可靠性更高，不需要供电也能正常操作，适合户外无供电的管路场景。

从建模细节来看，整个模型还原了实际生产中的所有工艺细节，包括壳体的拔模斜度、螺纹的收尾结构、密封件的安装槽尺寸、手柄的限位结构，所有配合面的公差都按照常规阀门的加工公差做了预留，球芯和密封座的配合间隙控制在0.1mm以内，既保证转动灵活，又不会出现内漏问题。阀杆的防吹出结构也做了完整还原，即使阀腔内部压力异常升高，阀杆也不会被内部压力顶出，避免出现介质喷溅的安全隐患。壳体外部的品牌标识区域做了凹陷设计，方便后续激光打标或者压铸标识，不会因为安装磕碰造成标识磨损。整体结构没有多余的复杂零件，全部零件都可以采用常规的机加工或者压铸工艺生产，制造成本比集成式电磁换向阀低70%以上，适合大批量应用在对成本敏感的民用和普通工业流体控制场景中。在日常维护方面，这款阀可以在线更换密封座和阀杆密封圈，不需要把整个阀体从管路上拆下来，只需要拆下手轮和阀杆压盖，就可以取出内部的密封件进行更换，维护成本非常低，适合长期在固定管路上使用。
