4英寸撬装管路阀组集成结构设计

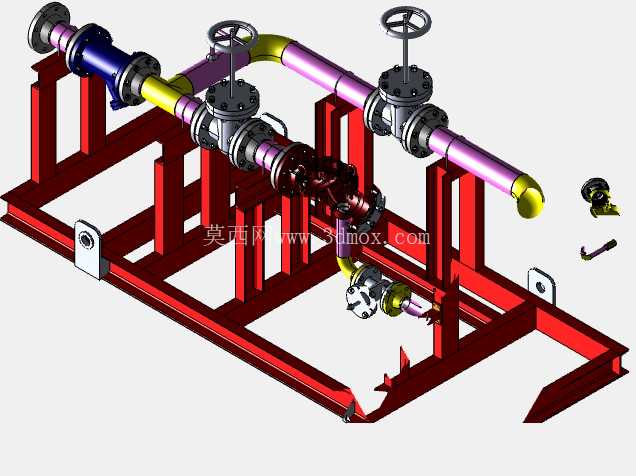

　　这套4英寸规格的撬装管路阀组，是针对现场分散管路安装效率低、对接精度差的痛点做的集成化设计，在油气输送分支、化工介质中转、厂区公用工程接驳等场景中，这类集成撬块能直接替代现场散件拼装的作业模式，省去现场逐段配管、阀门找正、支架焊接的大量工序，到场后仅需对接进出口法兰即可完成投用准备。从结构布局来看，整体采用型钢焊接的一体式框架作为承载基体，框架底部预留了叉车搬运的叉齿间隙与吊点结构，满足厂区内转运、现场吊装的作业需求，框架的型钢选型经过承重校核，能够承载满管状态下的管路、阀门总重量，同时预留了足够的操作空间，方便操作人员开关手轮、日常巡检阀位状态。

　　管路部分采用4英寸公称通径的主管路设计，管路上配置了多台手动法兰式闸阀，分别负责主管路通断、支路引流的控制功能，管路走向做了圆弧弯头过渡，减少介质输送过程中的局部阻力损失，不同功能段的管路做了色彩区分，方便现场运维人员快速识别管路内介质类型与流向。阀门与管路的连接全部采用法兰对接形式，法兰密封面的加工精度、螺栓孔位的同轴度在集成装配阶段就完成了校验，避免现场安装出现密封面错位、螺栓无法穿装的问题，阀组的手轮高度统一设置在人体工程学操作区间，操作人员站在撬架侧面即可完成阀门开闭操作，不需要额外搭设操作平台。

　　设计过程中充分考虑了安装边界的适配性，整体撬块的长宽高尺寸控制在常规工业运输的限界范围内，进出口法兰的端面距、中心高都匹配通用4英寸管路的对接标准，不需要现场额外做变径或者调整管位。撬架上还预留了仪表安装的接口位置，后续如果需要加装压力检测、流量监测元件，可以直接在预留接口上装配，不需要对现有管路做切割焊接改造。管路与撬架之间采用管卡做固定连接，管卡与管路接触的位置加装了减震垫，既可以避免管路运行过程中的振动传递到撬架引发共振，也能补偿介质温度变化带来的管路热胀冷缩位移，防止管路应力集中导致焊缝开裂或者法兰泄漏。

　　这类撬装阀组的设计核心是把原本需要在现场完成的装配、试压、校验工作全部前移到车间内完成，车间内的标准化作业环境能更好地控制装配精度，提前做压力密封试验排查泄漏点，大幅缩短现场的施工周期，尤其适合工期紧张、现场作业空间有限的改扩建项目。在细节处理上，撬架的所有型钢端面都做了倒角打磨，避免搬运安装过程中划伤作业人员，框架底部设置了可调式的支撑脚，现场放置时可以根据地面平整度调整支撑高度，保证撬块整体处于水平状态，避免管路倾斜导致的阀瓣受力不均、密封面偏磨问题。支路管路的接口同样采用法兰连接，预留的支路通径匹配常规引流管路的规格，用户可以根据实际工艺需求对接不同的下游管路，不需要额外对主管路做开孔改造。整个阀组的结构布局做了优化，阀门的手轮之间预留了足够的操作间隙，操作其中一个阀门时不会被相邻的手轮或者管路磕碰，日常维护时也可以单独拆卸某一台阀门，不需要拆解整段管路，降低后续运维的作业难度。
