双法兰90度直角连接弯管结构

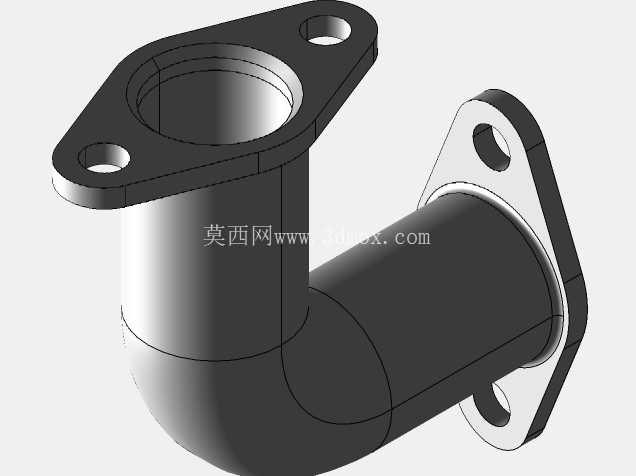

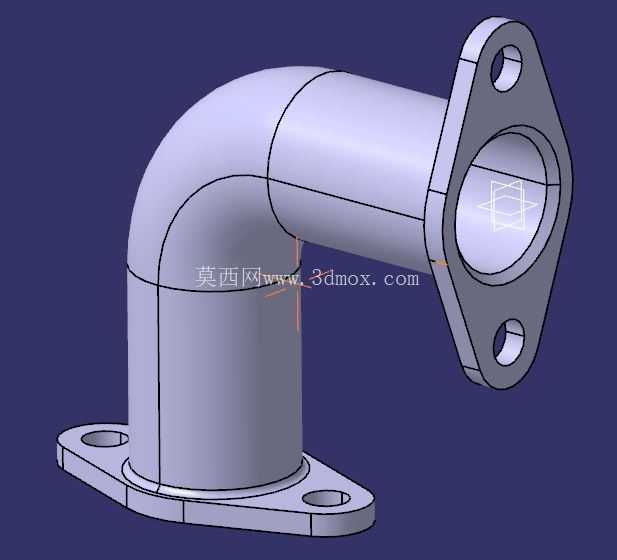

　　这款90度弯管连接件，在流体输送管路系统中承担着转向衔接的核心作用，常见于液压动力单元、小型内燃机进排气支路、工业冷却循环管路、低压气动输送系统等场景，用来改变管路走向，同时通过两端的法兰结构实现与相邻管路、阀件或设备接口的刚性密封连接。从结构设计来看，两端均采用菱形带安装孔的法兰结构，这种法兰形态相较于圆形法兰，在安装空间受限的场景下更具优势，两个安装孔对称分布在法兰接口两侧，安装时只需对位两个紧固点即可完成固定，操作便捷，同时菱形法兰的轮廓在狭窄的设备舱内不会占用过多径向空间，适合紧凑型设备的管路布局。

　　弯管的转弯段采用等径圆弧过渡设计，没有出现直角突变的流道结构，这种设计能够有效降低流体流经转弯处的局部阻力损失，减少流体在转角处形成的涡流与紊流，既可以降低管路运行时的流体振动与噪音，也能减少含杂质流体在转角处的淤积风险，对于输送带有微小固体颗粒的流体工况也有较好的适应性。从安装边界来看，两端法兰的密封面为平面结构，适配平面密封垫或O型圈的密封形式，安装时需保证两个法兰端面的平行度偏差在允许范围内，避免因密封面倾斜导致的泄漏问题；法兰上的安装孔为光孔设计，适配对应规格的螺栓穿过，通过螺母锁紧实现紧固，安装孔的中心距经过标准化匹配，可直接对接同通径的标准法兰接口，无需额外加工转接件。

　　弯管的主体管段采用等壁厚设计，在保证结构强度满足对应压力等级要求的前提下，尽可能控制整体重量，同时管壁厚度均匀，在进行三维建模时可以通过抽壳、扫掠等特征快速实现结构构建，对于建模练习者而言，这款零件可以很好地训练法兰特征创建、空间扫掠路径绘制、安装孔阵列定位等基础建模技能，也能帮助初学者理解管路连接件的设计逻辑。在实际选型应用中，需要根据管路的工作压力、输送介质特性匹配对应的管壁厚度与法兰密封形式，若应用在有腐蚀介质的工况下，还需对应更换耐腐蚀材质，而这款结构的基础形态可以作为通用弯管连接件的设计母型，根据不同工况调整尺寸参数即可快速衍生出适配不同通径、不同压力等级的系列化弯管产品。

　　在管路装配过程中，这类弯管通常布置在管路需要转向的节点位置，安装时需要先预装密封件，再对位法兰螺栓孔，采用对角分次锁紧的方式拧紧螺栓，避免单侧受力过大导致法兰变形或密封失效；同时在管路整体布局时，需要预留出弯管转弯段的安装空间，避免弯管外壁与周边设备、结构件发生干涉，转弯段的圆弧半径经过优化，在满足转向需求的同时尽可能减小轴向安装尺寸，兼顾流道性能与空间利用率。
