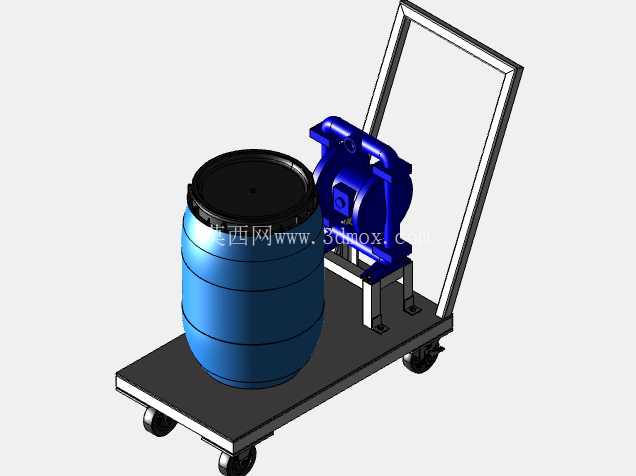

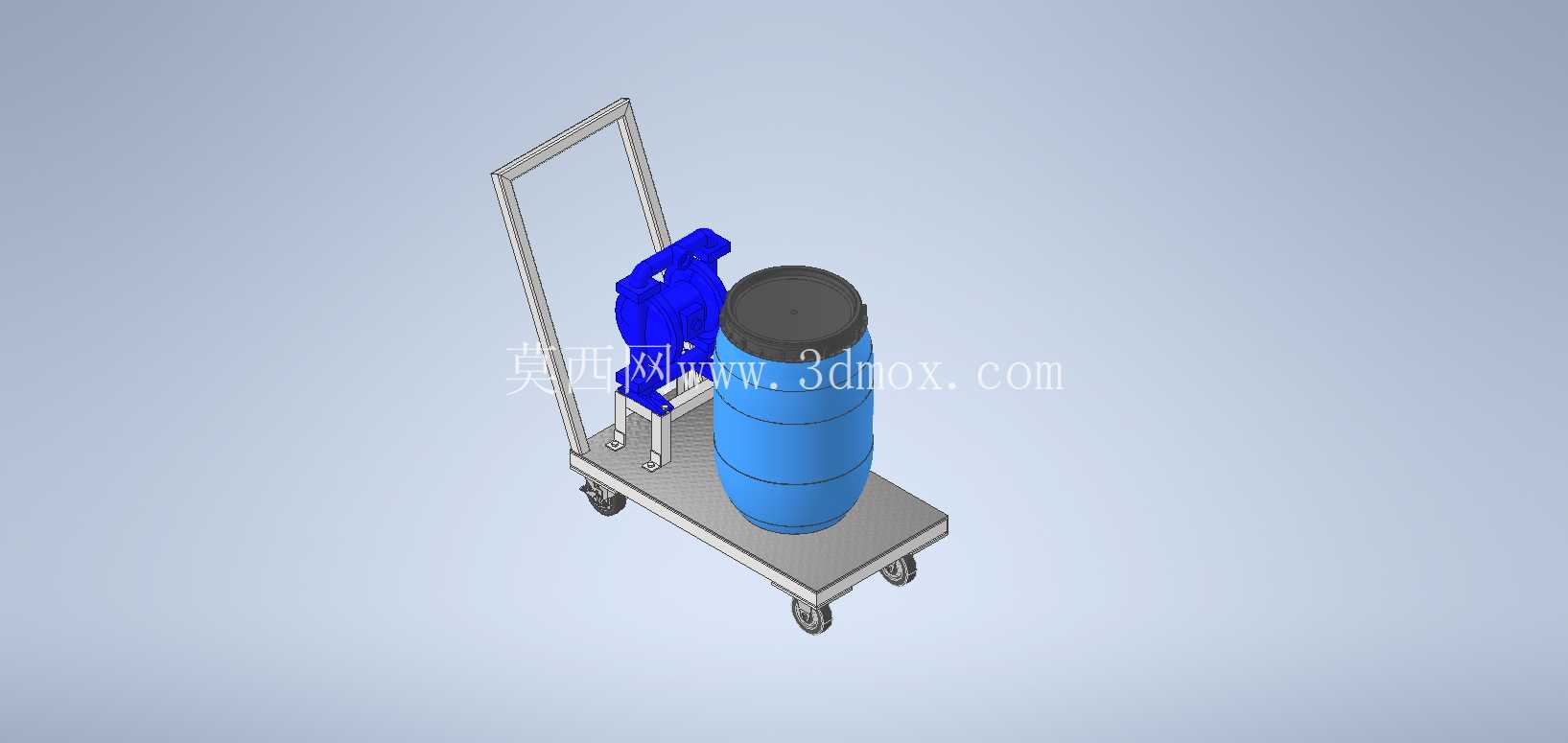

陶瓷生产用隔膜微型泵手推运输车

在陶瓷生产车间的日常作业场景中，坯料、釉料这类带一定黏度的流体物料转运一直是一线操作中容易被忽略的细节环节，常规的零散搬运不仅效率低下，还容易出现泵体磕碰、储液罐倾洒的问题，这款配套隔膜式微型泵的紧凑型手推运输车，正是针对这类车间内短距离流体物料转运需求做的定向结构设计。从实际使用场景来看，这类转运车主要服务于陶瓷生产线上不同工序间的小批量流体物料输送，比如球磨工序到施釉工序的釉料转运、配料区到成型区的坯料浆料短途配送，不需要依赖大型厂区输送管线，灵活适配车间内通道狭窄、工位分散的作业环境，单人即可完成操作，大幅降低跨工序物料转运的人力消耗。

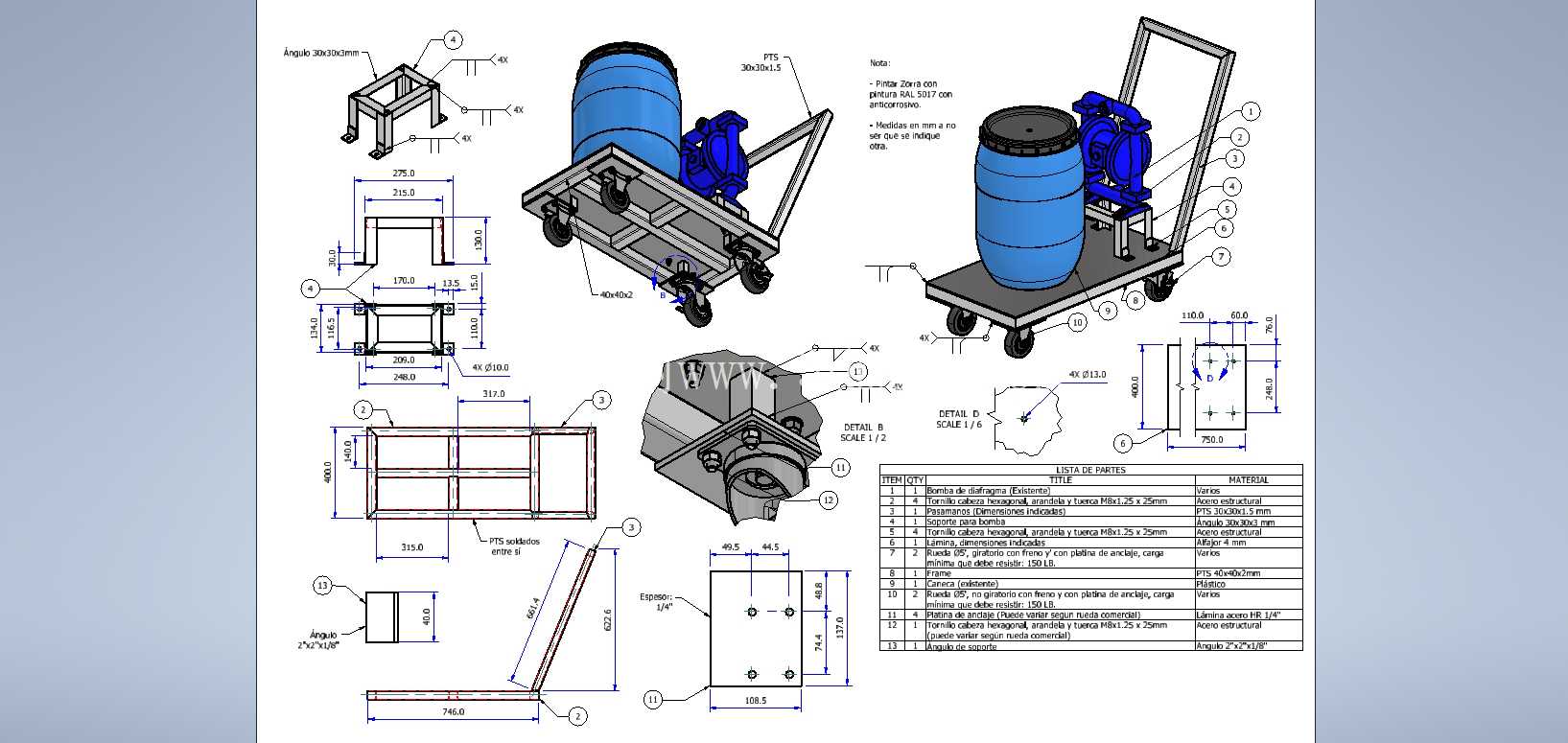

设备的核心用途是集成隔膜式微型泵与小型储液罐的承载、固定与移动功能，区别于普通平板手推车，它不是通用型承载工具，而是针对隔膜泵与配套储液罐的安装尺寸做了专属的安装位设计：平板台面采用加厚金属板材焊接成型，底部的脚轮选用带刹车功能的工业万向轮，两个定向轮搭配两个万向轮的布局，既保证直行推送时的方向稳定性，也能在狭窄工位区域完成小半径转向，脚轮的单轮承载冗余按照满载工况的1.5倍做选型，避免满载浆料时轮组变形卡滞。

从功能特性上看，这套推车最核心的设计是泵体固定安装系统，在隔膜泵的安装位置，台面上预设了对应安装孔位的定位支架，支架采用折弯焊接结构，与台面之间通过螺栓刚性连接，泵体安装后不会因为推送过程中的颠簸、启停惯性出现移位，哪怕是在车间地面有轻微坡度、接缝的工况下，也能保证泵体与储液罐的相对位置稳定，避免连接管路因为晃动出现松脱漏料的问题。储液罐的放置区域在台面靠近推手的一侧，做了下沉式的定位圈设计，定位圈的内径与配套蓝色储液罐的底部外径完全匹配，罐体放置后不会出现横向滑移，罐顶的密封盖可以在转运过程中封闭罐口，避免车间内的粉尘落入浆料中，也防止推送时浆料晃出罐外。

设计思路上完全围绕陶瓷车间的实际作业痛点展开，没有做多余的装饰性结构，推手部分采用圆管折弯成型，高度设置在普通人腰部位置，推送时手臂自然下垂即可握持，长时间推送不容易产生疲劳，推手与台面的连接位置做了斜向加强筋焊接，避免满载推送时推手出现变形。整体结构的安装边界也做了充分考量，整车的宽度控制在600mm以内，能够顺利通过车间内多数设备之间的预留通道，长度控制在1200mm左右，转向时不会因为轴距过长刮碰周边设备，台面离地高度设置在200mm，既保证脚轮的安装空间，也方便操作人员在工位旁对接管路时操作泵体，不需要过度弯腰。

在结构细节处理上，所有金属构件的边缘都做了倒钝处理，没有尖锐的焊疤与毛刺，避免操作人员在推送、安装泵体时被划伤，台面表面做了防锈喷涂处理，能够耐受陶瓷车间内常见的釉料、浆料轻微腐蚀，日常清理只需要用湿布擦拭即可，维护成本极低。泵体与储液罐之间预留了足够的管路安装空间，不需要额外改造管路即可完成快速对接，当需要更换不同规格的储液罐时，只需要更换对应尺寸的定位圈即可，不需要对整车台面做二次加工，具备一定的适配扩展性。

从实际使用的工况适配来看，这款转运车不仅可以用于陶瓷行业的浆料转运，在其他需要小批量输送腐蚀性、高黏度流体的车间场景中，只要隔膜泵与储液罐的安装尺寸匹配，都可以直接适配使用，比如小型化工车间的试剂转运、涂装车间的涂料短途配送等场景，结构的通用性建立在专属安装结构的基础上，不会因为追求通用而损失固定稳定性。整车的重心设计经过校核，满载状态下整车重心落在四个轮组的支撑中心范围内，哪怕是在小角度坡面上停驻，踩下脚轮刹车后也不会出现溜车、倾翻的风险，推手位置的受力点经过优化，推送时不需要施加过大的抬升力，单人即可轻松掌控行进方向。
