法兰安装式2012A恒流齿轮泵结构

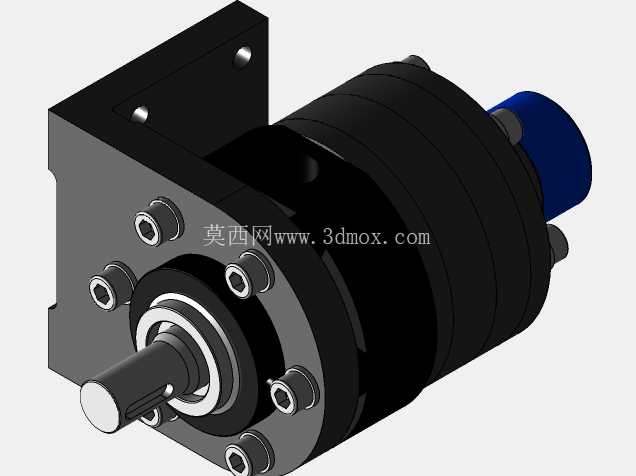

　　这款恒流齿轮泵的三维结构，核心围绕小流量稳定流体输送工况做的结构适配，日常多配套在实验室精密流体加注、小型化工试剂定量输送、微量润滑系统供油这类对流量波动要求严苛的场景里，区别于大流量输油泵的粗犷结构，它的所有配合面公差都做了收紧处理，保证输出流量的脉动值控制在极低区间。从结构布局来看，泵体采用分体式叠层设计，输入端是带安装法兰的支撑端盖，端盖上预留了四个沉头安装孔，安装时可以直接通过螺栓固定在设备安装面板上，不需要额外做支架适配，安装法兰的定位止口做了公差配合，装配时能快速保证泵轴和驱动端的同轴度，避免偏心带来的轴封磨损和运转噪音。

　　泵的核心增压段采用多段叠片式泵腔结构，每段叠片之间靠精密研磨的端面实现密封，没有额外加装密封垫片，靠金属端面的紧密贴合杜绝内泄漏，这种设计一方面能压缩泵体的轴向尺寸，另一方面也能避免垫片长期受流体浸泡老化带来的泄漏风险，适合输送部分有弱腐蚀性的流体介质。轴伸端采用的是平键输出结构，轴径做了阶梯设计，靠近泵腔的位置加装了双唇口密封圈，也就是图中标注的齿轮泵密封器结构，这个密封件同时承担了阻挡外界粉尘进入泵腔、防止泵内流体向外泄漏的双重作用，密封位的轴表面做了淬火硬化处理，硬度达到HRC45以上，避免长期运转被密封唇口磨出沟槽导致密封失效。泵的尾端是调压溢流集成段，外部的蓝色端盖内部集成了溢流阀结构，当泵出口压力超过设定值时，溢流阀会自动打开将多余流体导回泵的进油腔，不用在外部管路单独加装溢流阀，能简化外接管路的布局，减少管路泄漏点。从安装边界来看，这款泵的整体径向最大尺寸集中在中部叠片泵腔段，安装时要注意在泵体周向预留至少10mm的散热间隙，因为泵在长期连续运转时，齿轮啮合和流体剪切会产生一定热量，预留间隙能保证空气自然流通带走热量，避免泵体温升过高导致流体粘度变化影响流量稳定性。

　　输入端法兰的安装孔位采用对称分布设计，不管是水平安装还是垂直安装都能适配，轴伸端的键槽采用标准平键规格，和驱动电机或者减速机构连接时不需要额外定制联轴器，选用标准的梅花联轴器就能完成装配，对中时只要保证轴端的径向跳动不超过0.1mm就能长期稳定运转。在结构设计阶段，这款泵的齿轮采用的是直齿圆柱齿轮结构，相比斜齿齿轮它的轴向力更小，不需要在泵腔内加装推力轴承，靠端盖的滑动支撑就能承受齿轮啮合产生的径向力，能进一步压缩泵体的整体长度，适合安装空间比较紧凑的设备场景。

　　泵的进出油口采用内螺纹接口设计，接口位置布置在泵腔的径向方向，接管时可以根据设备管路走向选择侧面或者上下方向的接口，不用额外改动泵体结构，流体在进入泵腔前的流道做了圆弧过渡处理，避免直角流道产生的涡流带来的流量脉动和噪音。另外，这款泵的所有过流部件都做了表面钝化处理，输送中性或者弱腐蚀性流体时不会产生锈蚀脱落的杂质，能保证输出流体的清洁度，适合配套在对流体洁净度有要求的精密设备上，比如微量切削液供给系统、实验试剂定量加注设备这类场景，不会因为泵本身产生的杂质堵塞下游的精密喷嘴或者计量元件。在装配逻辑上，这款泵采用的是螺栓轴向拉紧的装配方式，所有叠片和端盖都靠周向均匀分布的内六角螺栓拉紧，装配时只要按照对角线顺序分次拧紧螺栓，就能保证各个叠片之间的端面压力均匀，不会出现局部间隙导致的内泄漏，后期维护时也只需要拆开拉紧螺栓就能更换内部的齿轮或者密封件，不需要专用的拆解工具，现场维护的便利性很高。
