法兰安装式外啮合齿轮输送泵结构

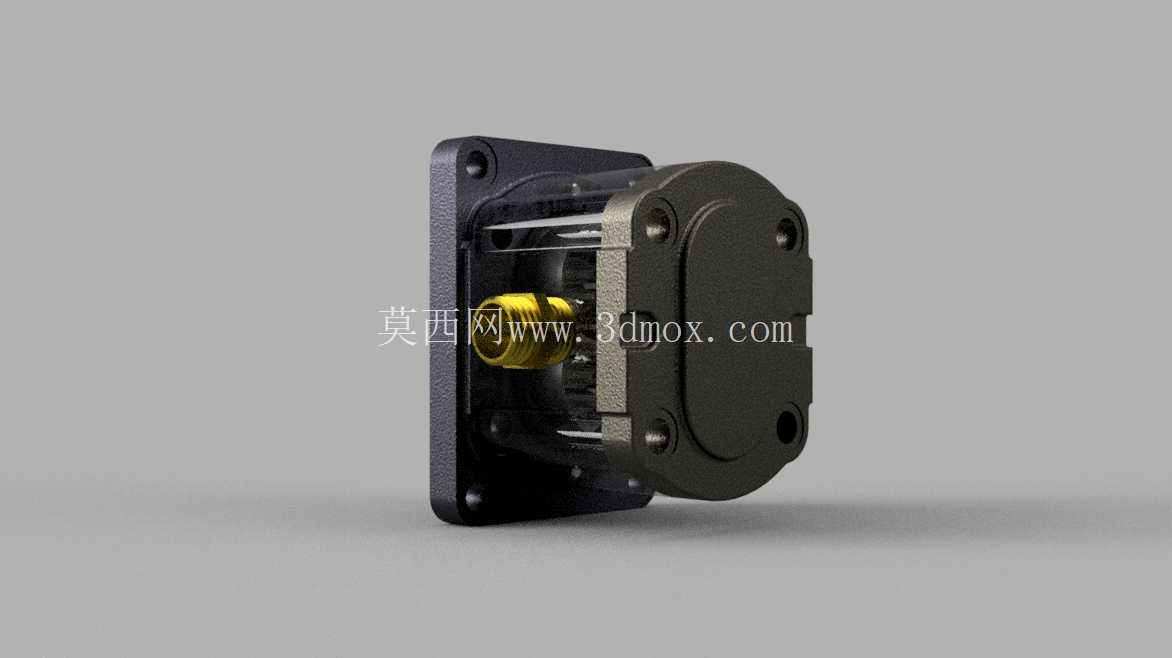

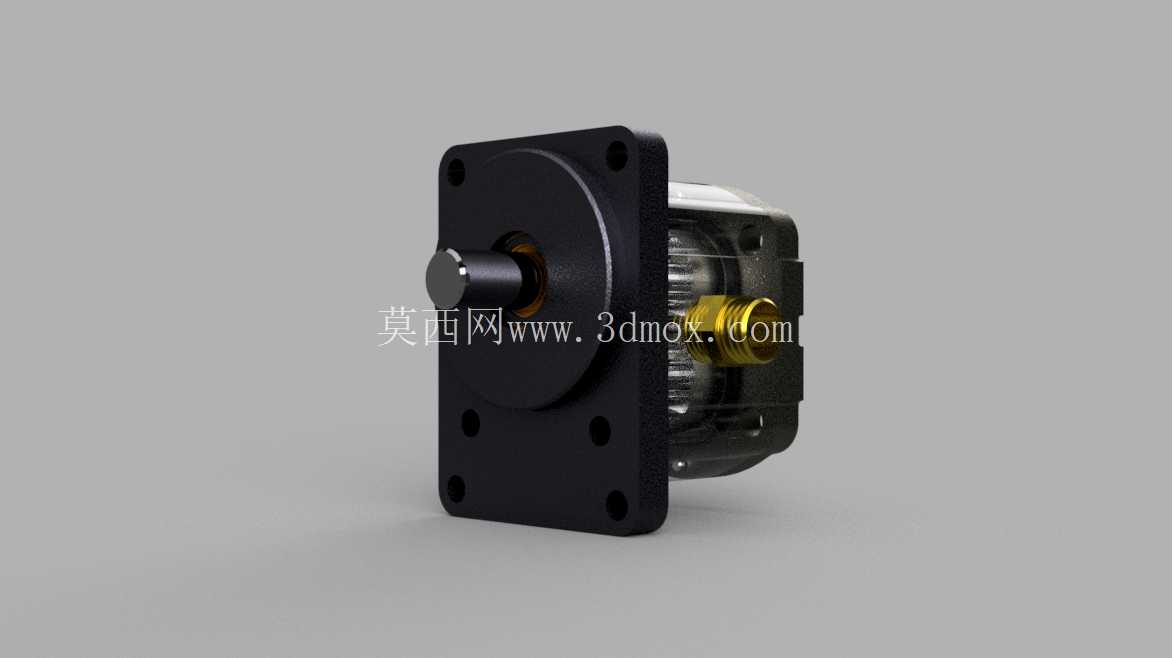

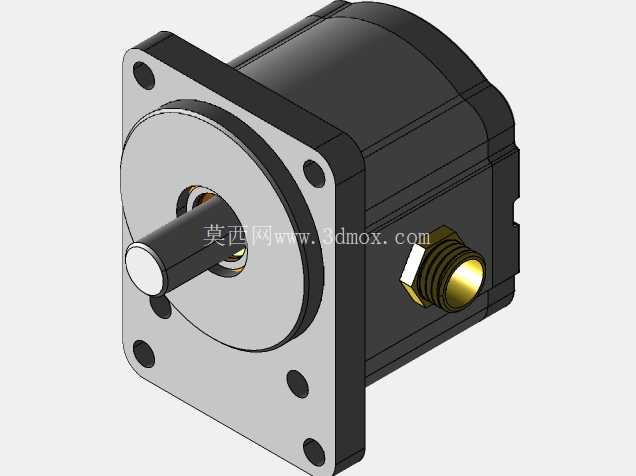

在液压系统与粘性流体输送工况里，外啮合齿轮泵的应用覆盖范围极广，从机床液压站的动力源单元，到润滑油路的供油模块，再到低腐蚀性粘性介质的短途输送场景，都能见到这类结构的身影。这款齿轮泵采用方形法兰端盖作为安装基准，端面上预留6个均布的安装通孔，安装时可直接贴合设备安装面，通过螺栓完成刚性固定，安装面的平面度公差控制在0.02mm以内，能有效避免装配后出现端面泄漏的问题。泵体的进出油口采用侧置螺纹接口设计，接口规格匹配常规液压管路的连接标准，现场布管时无需额外制作过渡接头，可直接与标准液压油管完成对接，减少管路连接的泄漏点。

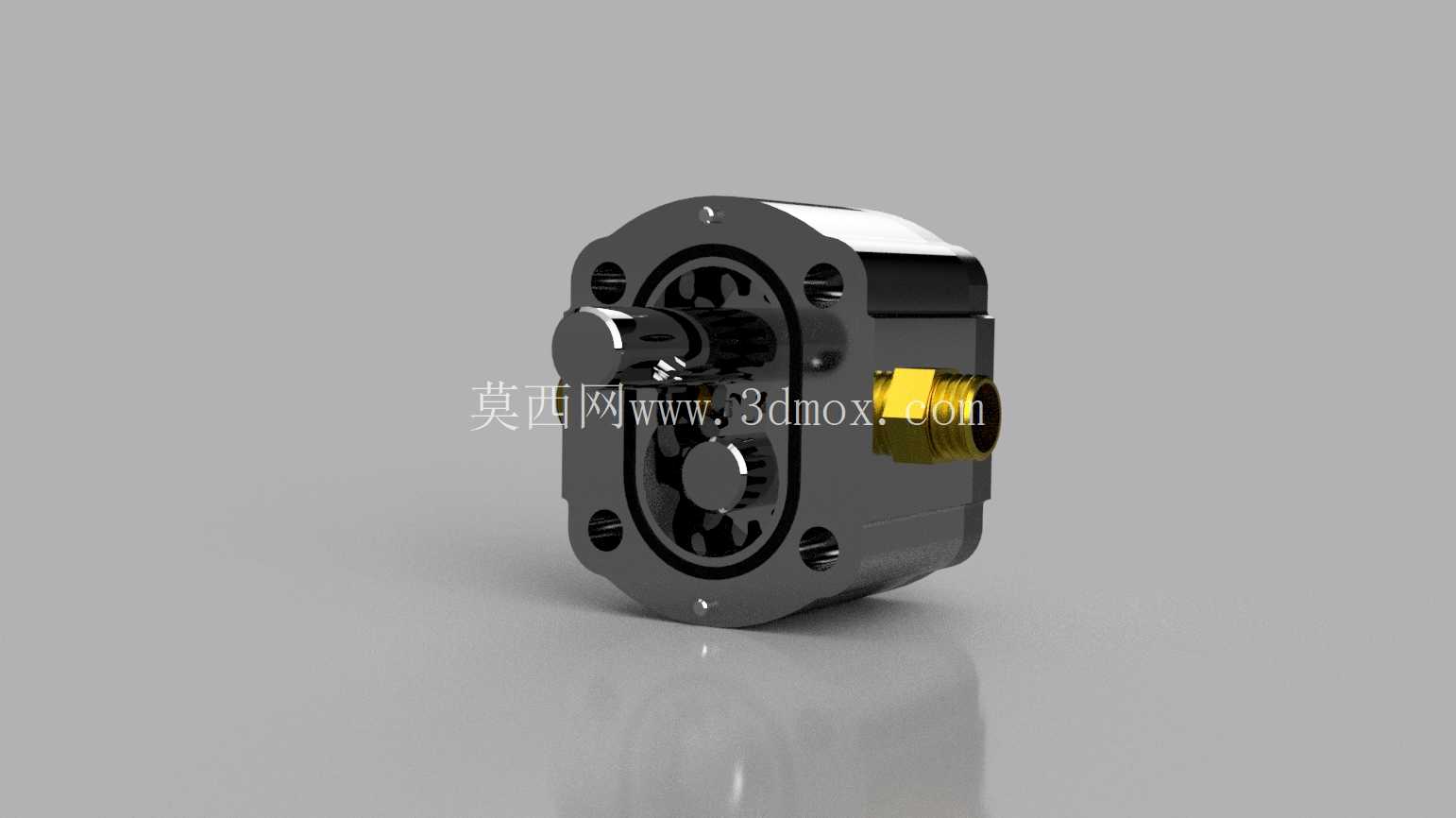

从功能实现逻辑来看，这款齿轮泵依靠一对参数完全一致的外啮合渐开线齿轮作为核心工作部件，齿轮与泵体内腔、前后端盖之间的配合间隙控制在极小范围内，当主动齿轮带动从动齿轮转动时，轮齿脱开啮合的一侧容积逐渐增大形成真空腔，将介质从进油口吸入，随着齿轮转动，齿槽内的介质被带到轮齿进入啮合的一侧，啮合过程中容积减小，将介质以稳定的压力从出油口排出，整个输送过程流量脉动小，工作压力稳定，对于粘度在10-1000cSt范围内的流体都有良好的输送适应性，尤其适合输送润滑油、矿物油等无固体颗粒的粘性介质，不适合输送含有硬质杂质的流体，否则会造成齿面磨损、间隙增大，直接影响泵的容积效率。

设计过程中，齿轮参数的匹配是核心环节，齿宽、模数、齿数的组合直接决定泵的额定流量与工作压力，这款模型的齿轮采用标准渐开线圆柱直齿设计，齿形精度满足7级精度要求，齿侧间隙控制在合理范围，既可以避免齿轮转动过程中出现卡滞，又能减少介质通过齿侧间隙的内泄漏量。主动齿轮的输入轴端采用伸出式设计，轴伸端匹配标准密封件安装位，可安装骨架油封实现轴端的动密封，防止泵内介质沿着轴伸处泄漏，同时也能阻挡外部的粉尘、杂质进入泵体内部。泵体与前后端盖之间采用定位销完成周向定位，保证各部件的同轴度要求，装配时螺栓按照对角顺序分次拧紧，避免端盖受力不均导致端面间隙不一致，出现局部磨损或者泄漏的问题。

从安装边界来看，这款齿轮泵的轴向总长度控制在紧凑范围内，法兰安装面的外形尺寸适配多数小型液压站的安装空间，输入轴的轴伸直径、键槽尺寸都符合通用液压泵的安装尺寸规范，可直接替换同规格的其他型号齿轮泵，无需对安装基座、传动连接件做额外修改。泵体的外壳采用一体化铸造结构，外部做了加强筋设计，既可以保证泵体在额定工作压力下有足够的结构强度，不会出现壳体变形的问题，又能控制整体重量，降低安装时的承重要求。在实际选型应用时，需要根据系统所需的工作压力、流量参数匹配对应的驱动电机功率，同时要确认输送介质的粘度、温度范围是否在泵的适用区间内，日常维护时只需定期检查轴端密封的泄漏情况、定期更换进出油口的过滤元件，避免杂质进入泵腔造成齿面磨损，即可保证泵的长期稳定运行。
