谷物食品颗粒旋风分离输送系统

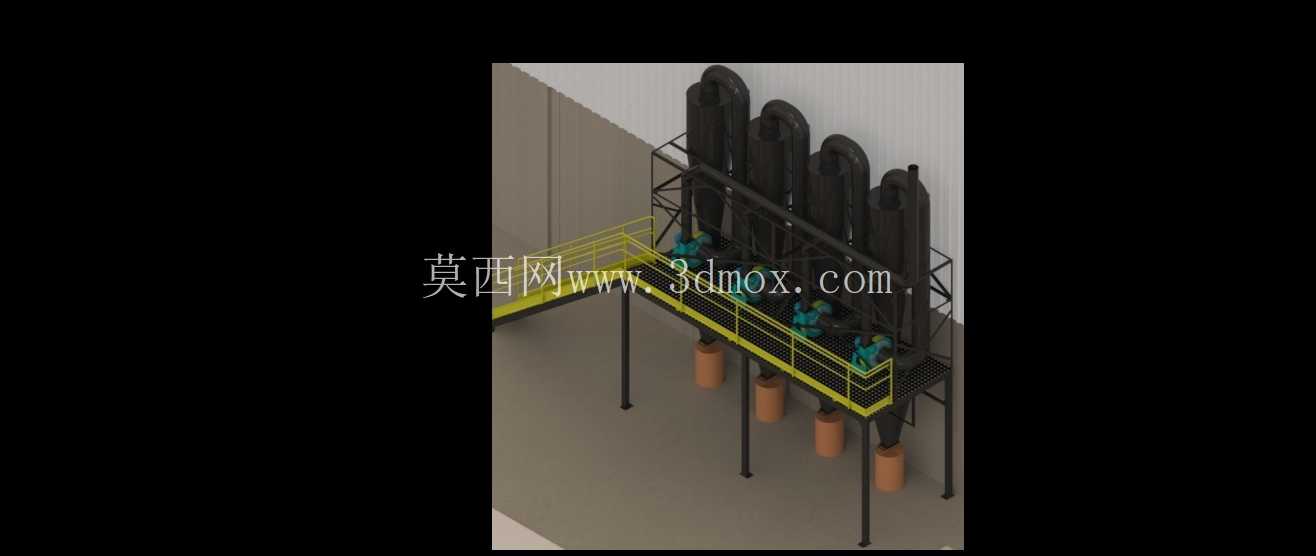

　　这套多组旋风分离单元组合的物料处理系统，主要面向谷物食品加工场景下的颗粒物料风选分离、轻杂剔除与气力输送工序，可对接前端清理筛、去石机的出料端，也可适配后端仓储进料、配料工序的物料输送链路，解决谷物加工过程中轻杂、瘪粒、粉尘与饱满粮粒的在线分离问题，避免杂质进入后续碾磨、制粉工序影响成品品质。从结构布局来看，四组锥形旋风分离筒沿支架横向等距排布，每个分离筒的进风口沿筒体切向开设，含杂物料气流沿切向进入筒腔后，在筒壁形成稳定的旋转流场，密度较大的饱满谷物颗粒在离心力作用下被甩向筒壁，沿锥形内壁下滑至底部卸料口，密度较小的瘪粒、皮壳、粉尘则随内旋上升气流从顶部排气口汇入汇总风管，进入后续除尘或尾气处理单元。

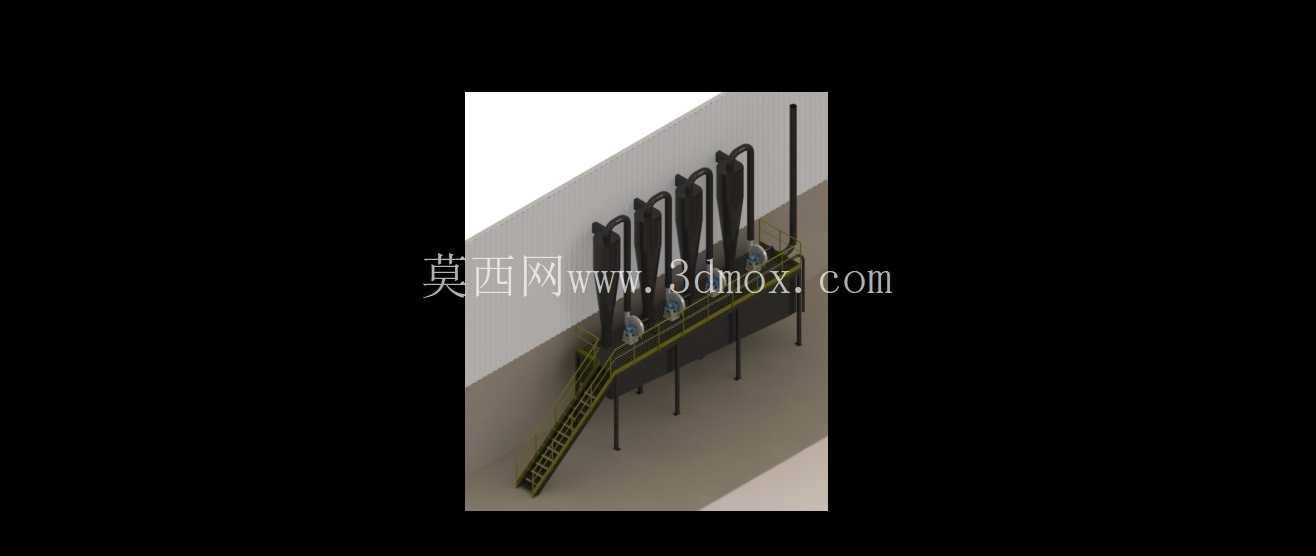

　　设计阶段针对不同谷物品种的悬浮速度差异做了流道适配，筒体锥度采用1:4.2的渐变收缩比例，既避免颗粒在锥段滞留架桥，又能保证内旋流的稳定场强，减少颗粒随上升气流逃逸的概率。支架部分采用型钢焊接框架结构，侧面设置带护栏的斜梯与操作检修平台，平台高度对应旋风筒中部检修口位置，方便日常生产中检查筒壁磨损情况、清理卡堵物料，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需保证整体框架的水平度偏差不超过千分之二，避免旋风筒倾斜导致内部流场偏斜，降低分离效率。

　　设备的进料端采用渐扩式进料溜管对接上游风送管道，溜管内壁做圆弧过渡处理，减少物料进入旋风筒时的紊流扰动，每个旋风筒的底部卸料口配置重力式锁风卸料阀，保证卸料过程中外部空气不会倒灌进入筒腔破坏内部负压，维持稳定的分离工况。从安装边界来看，整套设备沿横向的排布长度适配常规谷物加工车间的柱距，设备顶部排气汇总管的高度低于车间常见的屋架下弦高度，不需要额外对厂房结构做改造，侧面操作平台的通道宽度满足车间安全巡检的通行要求，支腿间距预留了底部输送设备的安装空间，可直接在卸料口下方布置刮板输送机或斗式提升机，将分离后的合格谷物输送至下一工序。

　　在实际生产应用中，这套系统可根据处理量需求灵活调整旋风筒的运行组数，小产量工况下可单独运行两组单元，大产量工况下四组满负荷运行，适配不同产能的谷物加工生产线，相比传统的平面回转筛风选结构，旋风分离单元没有运动筛网部件，日常维护工作量更小，对高含杂、高湿度谷物的适应性更强，不会出现筛网糊堵导致的分离效率下降问题。流场设计阶段针对谷物颗粒的运动轨迹做了模拟优化，进风口风速控制在16-20m/s区间，筒体截面风速控制在3-4m/s，保证颗粒在筒内的停留时间足够完成离心分离，同时避免风速过高导致颗粒撞击筒壁产生破碎，影响谷物的成品率。设备的外部走梯与护栏采用防滑踏步设计，护栏高度符合生产车间的安全防护规范，检修平台的铺板采用花纹钢板，避免巡检人员滑倒，所有钢结构件表面做防锈喷涂处理，适应食品加工车间的潮湿生产环境，减少锈蚀脱落对物料造成的污染。
