在暖通制冷与热交换系统的工程落地环节,冷凝器盘管作为核心换热载体,其结构合理性直接决定整套系统的换热效率与运行稳定性,本次呈现的盘管结构,是面向CFD流场与温度场耦合分析搭建的精细化三维模型,可直接支撑前期方案验证、结构优化与性能预判工作。从实际应用场景来看,这类弯折式多排盘管广泛适配家用分体空调外机、商用中央空调冷凝段、小型工业制冷机组的换热单元,也可延伸用于风冷式换热设备的热交换核心段,承担着将制冷回路中高温高压气态冷媒的热量通过管壁传导至外侧空气、完成冷媒相变液化的核心功能,是制冷循环中放热环节的关键物理载体。从产品功能特性来看,该盘管采用连续U型弯折的多排平行排布结构,单根管路经过多次等间距弯折形成规整的矩阵式排列,管与管之间预留均匀的空气流通间隙,既保证了冷媒在管内的连续流动路径,最大化延长冷媒在换热段的停留时长,又能让外侧冷却空气垂直冲刷管束时形成稳定的紊流边界层,减少管壁处的热阻堆积,提升整体换热系数。管路弯折处采用等曲率圆弧过渡,避免直角弯折造成的管内流道截面突变,从结构上降低冷媒流动的局部阻力损失,减少制冷回路的压缩机负载损耗。
从设计思路层面,搭建该三维模型时首先围绕换热负荷需求确定管路总通流长度,结合安装空间的边界约束排布管束的行列数与弯折次数,每一段直管段的长度、弯折段的曲率半径都经过流场仿真前置校验,既保证管内冷媒流速处于合理区间——流速过低会导致层流占比过高换热效率下降,流速过高则会带来过大的沿程阻力引发能耗攀升,同时兼顾外侧空气流场的均匀性,避免出现局部通风死区导致换热不均、管路局部结霜或者过热的问题。模型搭建过程中严格还原管路的实际空间走向,相邻排管路采用错位排布的方式,让后排管路处于前排管路的空气流尾迹之外,最大化利用迎风面的换热面积,避免前排管束对冷却气流的遮挡导致后排换热效率衰减。

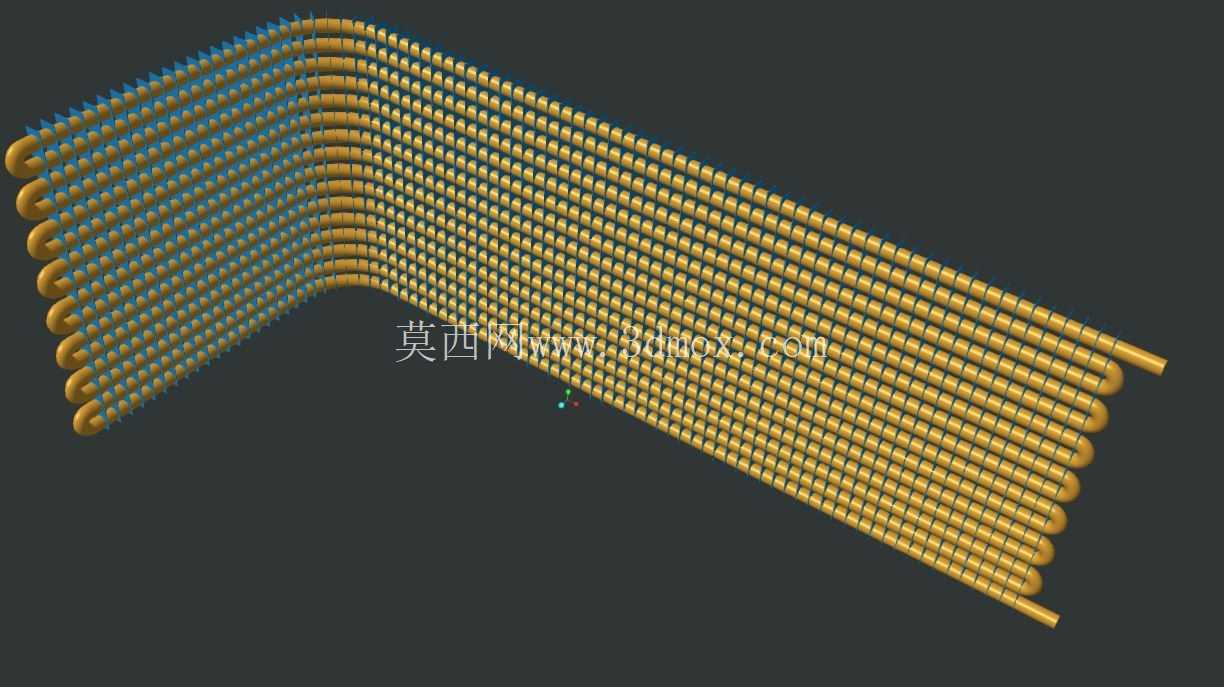

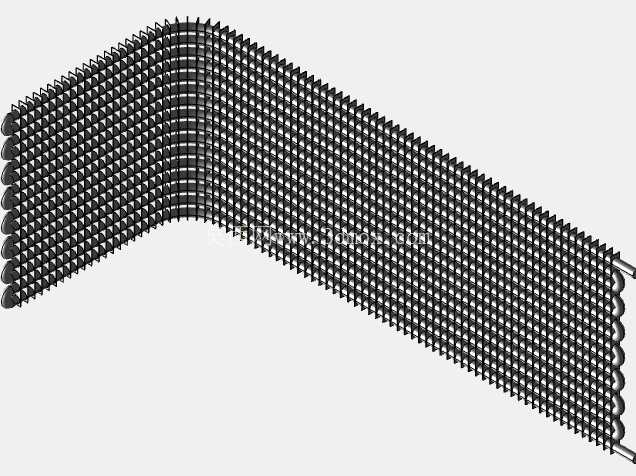

从外形尺寸与安装边界来看,该盘管整体呈直角弯折的L型布局,可直接适配空调外机等设备的L型安装腔体,充分利用设备内部的边角空间,在有限的安装体积内最大化排布换热管路长度;管束的整体厚度、高度与延伸长度都匹配常规中小型空调外机的内部安装尺寸,管路两端的进出口预留标准接管段,可直接与制冷回路的分液头、集液管完成对接,不需要额外做结构改型;安装时仅需在盘管两端配置对应的固定支架,将管束整体固定在设备壳体的安装位上,外侧搭配轴流风机即可形成完整的风冷冷凝单元,安装边界清晰,可直接嵌入现有成熟的设备结构框架中。
对于结构设计从业者而言,该模型可直接作为冷凝器盘管设计的参考基准,调整管路直径、弯折间距、排数等参数即可快速适配不同制冷量的设备需求;对于CFD仿真分析人员,该模型的管路曲面连续无破面,可直接抽取流体域划分网格,开展管内冷媒流动、管壁导热、管外空气对流的多物理场耦合计算,省去从零开始搭建管路模型的重复工作量,大幅缩短前期方案验证的周期。在实际工程应用中,这类盘管的结构细节直接影响整套制冷系统的COP值,哪怕是弯折处的曲率偏差、管间距的微小误差,都可能导致流阻波动或者换热效率下降,因此三维建模阶段的精准度尤为重要,该模型完整还原了盘管的连续空间结构,每一段管路的走向、弯折位置都与实际加工成型的产品保持一致,可直接用于后续的加工工艺模拟、工装夹具设计等环节,打通从设计仿真到生产落地的数字链路。
